Description
Le système PrintAirPipe est un système de tuyaux imprimables en 3D. Les différents segments de tube permettent de créer un système d'évacuation ou d'amenée d'air individuel et adaptable. Idéal pour acheminer l'air sortant d'une station de soudage, d'une imprimante 3D ou autre vers un système de filtrage ou une sortie murale adaptés.
Le système PrintAirPipe se compose de différents segments qui peuvent être reliés entre eux individuellement.
Actuellement, les segments suivants sont inclus dans ce set complet :
- Segment AirFlowSensor
- segment d'admission à 360
- Segment de servovalve
- Segment du capteur d'air
- Kit d'adaptateurs en pouces
- Segment de bride de 125mm
- Insert de ventilateur de 120 mm
- Segment de filtre
- Adaptateur de 125mm à 100mm PrintAirPipe Standard
- Adaptateur de 125 mm à 80 mm PrintAirPipe standard
- Adaptateur de 125 mm à 50 mm PrintAirPipe Standard
- 125mm Connecteur 90
- Connecteur de 125mm à 45
- Connecteur 125mm 22,5
- Segment de distribution en Y de 125mm
- 125mm Distributeur en Y segment droit
- 125mm Rallonge de 50mm
- 125mm Rallonge de 100mm
- 125mm Rallonge 150mm
- 125mm Rallonge de 200mm
- Cache de 125mm
Tu cherches d'autres offres pour le système PrintAirPipe ?
- Sur Nerdiy.de/papp tu trouveras tous les segments disponibles.
Attention : aucune pièce physique ne sera envoyée. Vous recevrez les fichiers au format STL et devrez les imprimer sur une imprimante 3D pour pouvoir monter le projet.
Cette offre comprend les fichiers STL dont vous avez besoin pour imprimer les pièces imprimables en 3D pour la Système PrintAirPipe est nécessaire.
- Vous trouverez bientôt plus d'informations sur le montage et les autres composants nécessaires dans l'article sur le montage. Dès qu'il sera publié, il sera mis en lien ici.
- Lors du montage et de l'utilisation, respectez les consignes de sécurité dont vous trouverez les liens ci-dessous : Cliquez ici
D'autres pièces sont nécessaires pour construire le projet complet. Une liste complète des pièces nécessaires se trouve ici
Outil requis :
| Nombre | Lien |
|---|---|
| 1x | Jeu de tournevis Acheter sur Amazon |
| 1x | fer à souder Acheter sur Amazon |
| 1x | Imprimante Prusa 3D |
Matériel requis :
vidéos
Aucune vidéo n'est encore disponible.
Aperçu des composants & dimensions
Vous trouverez ci-dessous un aperçu des dimensions habituelles des différents segments de tubes. Si des dimensions manquent, n'hésitez pas à nous les communiquer via le formulaire de contact faites-le-nous savoir et nous l'ajouterons plus tard.
Servovalve électromécanique
La servovalve permet de bloquer ou de réguler le flux d'air dans la tuyauterie. La commande est réalisée par un servo et un ESP32. Les deux sont montés sur l'unité et alimentés en énergie par un port USB-C. Le firmware est basé sur ESPHome et peut donc être facilement intégré dans Home Assistant ou dans d'autres systèmes SmartHome.
L'état de la vanne peut également être commuté directement sur l'unité entre ouvert et fermé à l'aide d'un interrupteur tactile intégré à l'unité. L'état actuel est indiqué par une LED sur l'unité.
Matériel requis :
Exemple de configuration ESPHome
Vous trouverez un exemple de configuration pour ESPHome en cliquant sur le lien suivant :

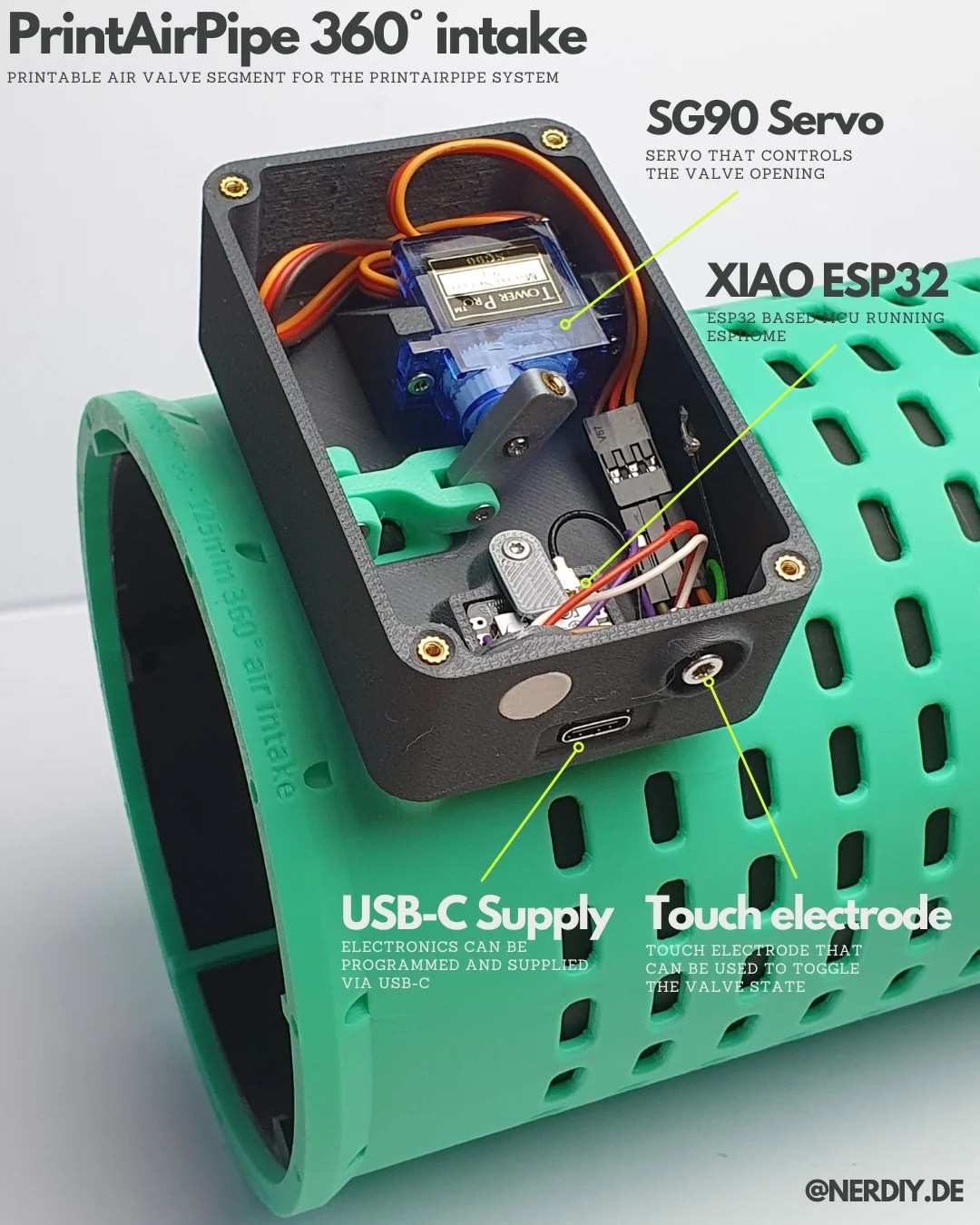

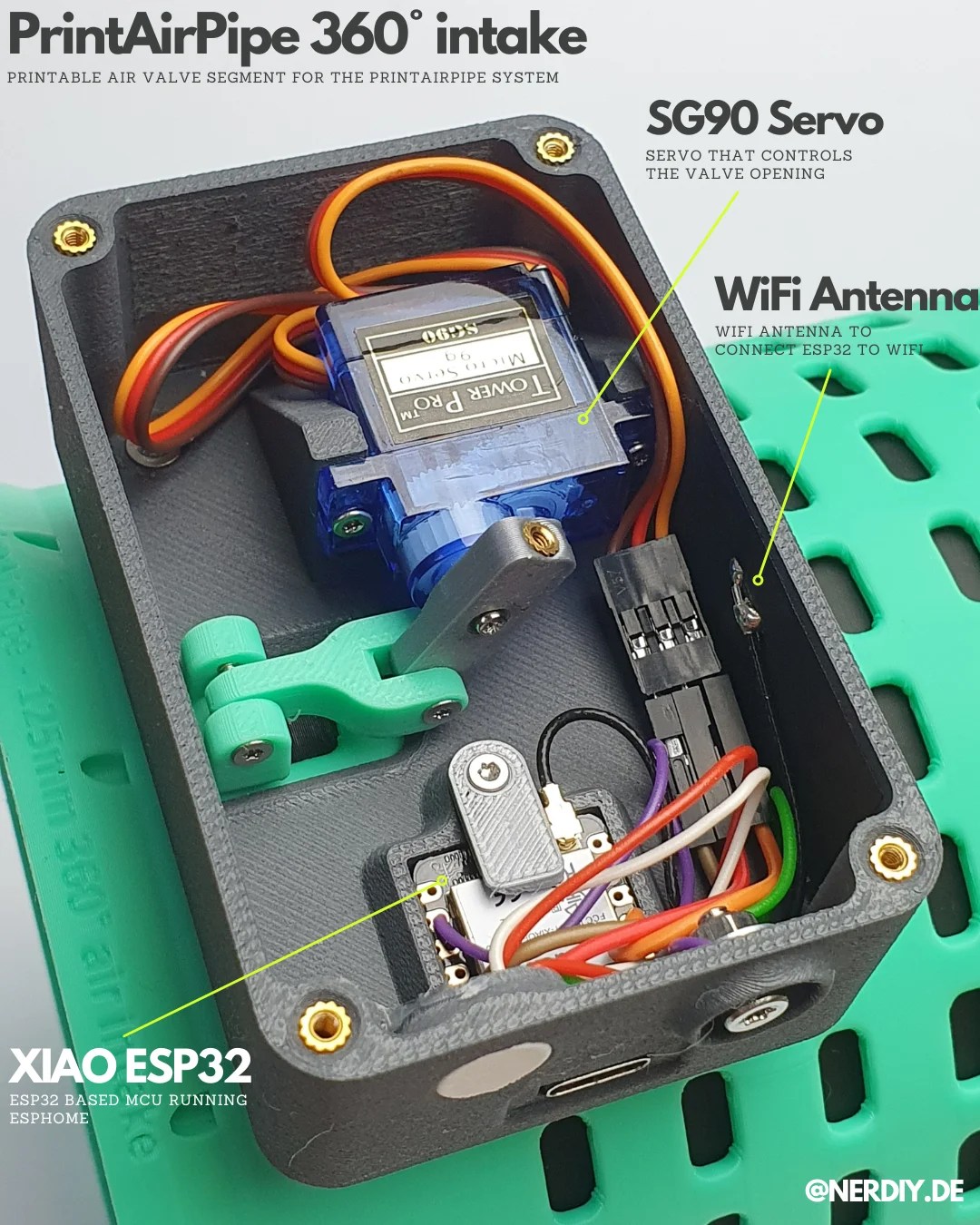

Segment de mise en bouche à 360
Avec le segment PrintAirPipe - 360° Intake, il est possible de diriger l'air à l'intérieur du système de tuyaux PrintAirPipe vers l'extérieur ou de l'aspirer de l'extérieur vers l'intérieur du système de tuyaux.
Les ouvertures d'aération du segment peuvent être fermées ou ouvertes manuellement à l'aide d'un petit levier ou automatiquement.
Le micrologiciel de l'électronique de contrôle est basé sur ESPHome et peut donc être intégré dans de nombreux systèmes SmartHome tels que HomeAssistant.
Matériel requis :
Exemple de configuration ESPHome
Vous trouverez un exemple de configuration pour ESPHome en cliquant sur le lien suivant :
Segment AirFlowSensor
Le PrintAirPipe - 125 AirFlowSensor Segment permet de mesurer la quantité d'air en mouvement ou la vitesse de l'air dans le système de tuyaux.
L'électronique est basée sur un ESP32 S3, trois LED et un capteur à effet Hall. Toute l'électronique peut être alimentée en énergie via un câble USB-C. La vitesse de rotation de l'hélice à l'intérieur est représentée à l'aide d'une animation à l'extérieur. (Plus d'informations dans la vidéo liée ci-dessous)
Matériel requis :
Exemple de configuration ESPHome
Vous trouverez un exemple de configuration pour ESPHome en cliquant sur le lien suivant :
Segment du capteur d'air
À l'aide du segment de capteur d'air PrintAirPipe - 125 pour la Système PrintAirPipe il est possible de mesurer différentes propriétés de l'air autour de la tuyauterie.
Pour ce faire, il est possible de placer à l'intérieur un BME680, un BME280 et l'un des Capteurs de gaz Fermion de DF-Robot être installés.
Les capteurs peuvent ensuite être lus à l'aide du logiciel SeeedStudio XIAO ESP32 S3 intégré dans le segment de capteur. Grâce au micrologiciel basé sur le framework ESPHome, les données peuvent être facilement transmises à un système SmartHome ou autre et traitées en conséquence.
Il est ainsi possible de réagir à certaines valeurs. Ainsi, après la détection d'une certaine modification de la qualité de l'air, il serait par exemple possible de repousser la voie d'arrivée d'air. Pour ce faire, il est possible d'utiliser le PrintAirPipe - ServoValve peuvent être utilisés.
Matériel requis :
Exemple de configuration ESPHome
Vous trouverez un exemple de configuration pour ESPHome en cliquant sur le lien suivant :
Kit d'adaptateurs en pouces
Avec le kit d'adaptateurs PrintAirPipe - 125 pouces, vous pouvez raccorder des tuyaux de dimensions en pouces à l'aide de l'appareil PrintAirPipe. Système PrinAirPipe se connectent. Les dimensions exactes sont indiquées sur les aperçus ci-dessous.
Actuellement, il existe les adaptateurs suivants, qui sont inclus dans le kit d'adaptateurs PrintAirPipe 125 - Inch :
- Adaptateur 1/2″ à 125mm
- Adaptateur 3/4″ à 125mm
- 1″ adaptateur pour 125mm
- Adaptateur de 2″ à 125mm
- Adaptateur de 3″ à 125mm
- Adaptateur 4″ à 125mm
- Adaptateur 5″ à 125mm
- Adaptateur 6″ à 125mm
- Adaptateur de 8″ à 125mm
Matériel requis :
| Nombre | Lien |
|---|---|
| 1x à 2x | Impression 3D FIlament PETG Acheter sur Amazon |
Bride de raccordement du ventilateur 120mm
Deux des brides de raccordement des ventilateurs de 120mm permettent de connecter un ventilateur de 120mm dans le système PrintAirPipe.
| Nombre | Lien |
|---|---|
| 1x | Ventilateur de 120mm Acheter sur Amazon |
| 8x | Vis de fixation du ventilateur Acheter sur Amazon |
Broche de verrouillage
La broche de verrouillage permet de sécuriser deux segments reliés de manière à ce qu'ils ne puissent plus tourner l'un par rapport à l'autre.
Anneau de liaison
Les anneaux de raccordement permettent de relier entre eux les différents segments de tuyaux du système PrintAirPipe.
Matériel requis :
| Nombre | Lien |
|---|---|
| 1x | M3x8 Vis à tête fraisée Acheter sur Amazon |
| 1x | Insert fileté M3 Acheter sur Amazon |
anneau de liaison, y compris support mural
Les pièces de l'anneau de raccordement permettent de relier entre eux les différents segments de tuyaux du système PrintAirPipe. Grâce au support mural, cet anneau de raccordement peut également être fixé (par exemple) au plafond/mur afin de monter le système PrintAirPipe assemblé de manière fixe.
Matériel requis :
| Nombre | Lien |
|---|---|
| 1x | M3x8 Vis à tête fraisée Acheter sur Amazon |
| 1x | Insert fileté M3 Acheter sur Amazon |

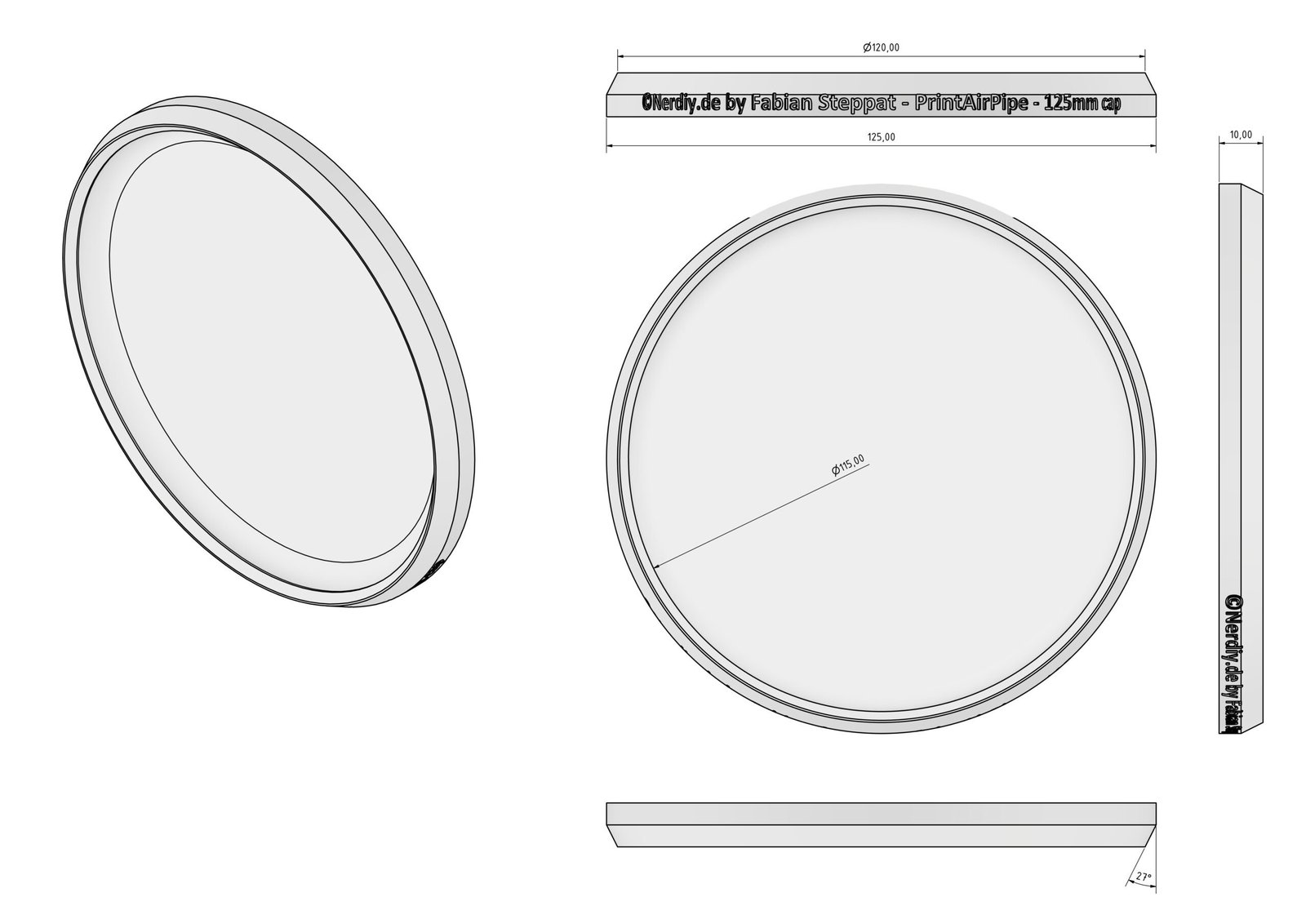

Couvercle de protection
Le capuchon permet de fermer un segment de tuyau ouvert. Pour ce faire, il suffit de placer le capuchon devant le segment de tuyau et de le fixer à l'aide d'une bague d'assemblage.
22,5° Raccord de tube
Le raccord de tube 22,5° est une pièce de jonction avec une courbure de 22,5°. Il peut être utilisé lorsque le tube doit être guidé autour d'un coude.
Raccord de tube à 45
Le raccord de tube à 45° est une pièce de jonction avec une courbure de 45°. Il peut être utilisé lorsque le tube doit être guidé autour d'un coude.
Raccord de tube à 90
Le raccord de tuyau à 90° est une pièce de jonction avec un coude de 90°. Il peut être utilisé lorsque le tube doit être guidé autour d'un coude.
Insert de filtre
L'élément filtrant permet d'ajouter une natte filtrante au système PrintAirPipe. La natte filtrante de 125x125x10mm est simplement insérée de l'extérieur et fermée par un couvercle. La natte filtrante peut donc être remplacée ultérieurement sans devoir démonter le système de tuyaux.
Matériel requis :
| Nombre | Lien |
|---|---|
| 2x | M3x8 Vis à tête fraisée Acheter sur Amazon |
| 2x | Insert fileté M3 Acheter sur Amazon |
Raccord à bride
Le système PrintAirPipe peut être raccordé à un boîtier, un mur ou autre à l'aide de la bride.
Rallonge de 50mm
Cette rallonge permet d'allonger le tube de 50 mm.
Rallonge de 100mm
Cette rallonge permet d'allonger le tube de 100 mm.
Rallonge de 150mm
Cette rallonge permet d'allonger le tube de 150 mm.
Rallonge de 200mm
Cette rallonge permet d'allonger le tube de 200 mm.
Réducteur 50mm
Ce réducteur permet de réduire le diamètre du tube du diamètre standard (125 mm) à 50 mm.
Réducteur 80mm
Ce réducteur permet de réduire le diamètre du tube du diamètre standard (125 mm) à 80 mm.
Réducteur 100mm
Ce réducteur permet de réduire le diamètre du tube du diamètre standard (125 mm) à 100 mm.
Tube HT 50 Raccord adaptateur
L'adaptateur de raccordement pour tube HT 50 permet de raccorder le système PrintAirPipe à un tube HT50.
Tube HT 75 Raccord adaptateur
L'adaptateur de raccordement pour tube HT 75 permet de raccorder le système PrintAirPipe à un tube HT75.
Tube HT 90 Raccord adaptateur
L'adaptateur de raccordement pour tube HT 90 permet de raccorder le système PrintAirPipe à un tube HT90.
Tube HT 110 Raccord adaptateur
L'adaptateur de raccordement pour tuyau HT 110 permet de raccorder le système PrintAirPipe à un tuyau HT110.
Adaptateur en Y coudé
Avec cet adaptateur en Y, il est possible d'étendre le système PrintAirPipe à deux raccords ou de le faire passer de deux à un.
Adaptateur en Y droit
Avec cet adaptateur en Y, il est possible d'étendre le système PrintAirPipe à deux raccords ou de passer de deux à un. Les raccords sont tous placés dans le même sens.
Liste de fichiers
- PrintAirPipe_125mm_22,5_deg_pipe_X.stl
- PrintAirPipe_125mm_45_deg_pipe_X.stl
- PrintAirPipe_125mm_90_deg_pipe_X.stl
- PrintAirPipe_125mm_cap_X.stl
- PrintAirPipe_125mm_connector_ring_female_incl_wall_mount_X.stl
- PrintAirPipe_125mm_connector_ring_female_X.stl
- PrintAirPipe_125mm_connector_ring_male_X.stl
- PrintAirPipe_125mm_extension_pipe_50mm_X.stl
- PrintAirPipe_125mm_extension_pipe_100mm_X.stl
- PrintAirPipe_125mm_extension_pipe_150mm_X.stl
- PrintAirPipe_125mm_extension_pipe_200mm_X.stl
- PrintAirPipe_125mm_filter_insert_cap_X.stl
- PrintAirPipe_125mm_filter_insert_X.stl
- PrintAirPipe_125mm_flange_X.stl
- PrintAirPipe_125mm_to 50mm_adaptateur_X.stl
- PrintAirPipe_125mm_to 80mm_adaptateur_X.stl
- PrintAirPipe_125mm_to 100mm_adaptateur_X.stl
- PrintAirPipe_125mm_to HT50_pipe_adapter_X.stl
- PrintAirPipe_125mm_to HT75_pipe_adapter_X.stl
- PrintAirPipe_125mm_to HT90_pipe_adapter_X.stl
- PrintAirPipe_125mm_to HT110_pipe_adapter_X.stl
- PrintAirPipe_125mm_to_120mm_fan_adapter_X.stl
- PrintAirPipe_125mm_y_pipe_straight_X.stl
- PrintAirPipe_125mm_y_pipe_X.stl
- PrintAirPipe_orientation_bolt_X.stl
Segment d'entrée à 360° :
- 360degree_inatek_electronics_housing_lid_X.stl
- 360degreen_intake_segment_mcu_clamp_X.stl
- electronics_housing_assembly_X.stp
- PrintAirPipe_125mm_360degree_intake_segment_200mm_insert_connection_rod_X.stl
- PrintAirPipe_125mm_360degree_intake_segment_200mm_insert_lever_manual_X.stl
- PrintAirPipe_125mm_360degree_intake_segment_200mm_insert_lever_X.stl
- PrintAirPipe_125mm_360degree_intake_segment_200mm_insert_X.stl
- PrintAirPipe_125mm_360degree_intake_segment_200mm_X.stl
- servo_connection_lever_360degree_intake_X.stl
- servo_elevation_lever_360degree_intake_X.stl
Segment de capteur AirFlow :
- mcu_clamp_X.stl
- PrintAirPipe_125mm_AirFlowSensor_electronics_housing_assembly_X.step
- PrintAirPipe_125mm_AirFlowSensor_segment_electronics_lid_X.stl
- PrintAirPipe_125mm_AirFlowSensor_segment_propeller_X.stl
- PrintAirPipe_125mm_AirFlowSensor_segment_screw_plug_X.stl
- PrintAirPipe_125mm_AirFlowSensor_segment_X.stl
Segment du capteur d'air
- PrintAirPipe_125mm_air_sensor_segment_insert_X.stl
- PrintAirPipe_125mm_co_sensor_segment_insert_lid_X.stl
- PrintAirPipe_125mm_sensor_segment_mcu_clamp_V1.0.stl
- PrintAirPipe_125mm_sensor_segment_V1.0.stl
Kit d'adaptateurs en pouces
- printAirPipe_125mm_to_1/2inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_3/4inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_1inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_2inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_3inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_4inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_5inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_6inch_pipe_adapter_X.stl
- printAirPipe_125mm_to_8inch_pipe_adapter_X.stl
