PrintAirPipe – 125 Druckbares Be- und Entlüftungs Rohrsystem – Komplettset – 3D Druckbar – STL Dateien

15,99

Beschreibung

Das PrintAirPipe System ist ein 3D Druckbares Rohrsystem. Mithilfe der verschiedenen Rohrsegmente kann ein individuelles und anpassbares Abluft- oder Zuluft-System aufgebaut werden. Ideal um die Abluft einer Lötstation, 3D Drucker oder ähnlichem zu einem passenden Filtersystem oder Wandauslass zu befördern.

Das PrintAirPipe System besteht aus verschiedenen Segmenten, welche individuell miteinander verbunden werden können.

Aktuell sind die folgenden Segmente in diesem Komplettset enthalten:

  • Flansch-Segment
  • Servo Ventil – Segment
  • 120mm Lüftereinsatz
  • Filter Segment
  • Adapter auf 100mm PrintAirPipe Standard
  • Adapter auf 80mm PrintAirPipe Standard
  • Adapter auf 50mm PrintAirPipe Standard
  • 90° Verbinder
  • 45° Verbinder
  • 22,5° Verbinder
  • Y-Verteiler Segment
  • Y-Verteiler gerade Segment
  • Verlängerung 50mm
  • Verlängerung 100mm
  • Verlängerung 150mm
  • Verlängerung 200mm
  • Abdeckkappe

Du suchst noch andere Angebote zum PrintAirPipe System?
Es gibt außerdem noch die folgenden Segmente:


Achtung: Es werden keine physischen Bauteile verschickt. Ihr erhaltet die Dateien im STL Format und müsst diese auf einem 3D Drucker ausdrucken um das Projekt aufbauen zu können.

Dieses Angebot enthält die STL Dateien die ihr zum Druck der 3D druckbaren Bauteile für das PrintAirPipe System benötigt.

  • Weitere Informationen zum Aufbau und weiteren benötigen Bauteilen findet Ihr bald im Aufbauartikel. Sobald dieser erschienen ist wird er hier verlinkt.
  • Beachtet beim Aufbau und der Verwendung die im folgenden verlinkten Sicherheitshinweise: Hier klicken

Zum Aufbau des kompletten Projektes werden weitere Bauteile benötigt. Eine Vollständige Liste der benötigten Teile findet ihr hier

Benötigtes Werkzeug:

Anzahl Link
1x Schraubendreher Set  Bei Amazon kaufen
1x Lötkolben  Bei Amazon kaufen
1x  USB-C Kabel 5V/3A  Bei Amazon kaufen

Benötigtes Material:

Anzahl Link
1x ESP32 Breakoutboard  Bei Amazon kaufen
1x MG90 Servo  Bei Amazon kaufen
2x Rillenkugellager 623ZZ  Bei Amazon kaufen
2x M2x6 Senkkopfschraube  Bei Amazon kaufen
5x M2x8 Senkkopfschraube  Bei Amazon kaufen
4x M2x10 Senkkopfschraube  Bei Amazon kaufen
2x M3x6 Senkkopfschraube  Bei Amazon kaufen
1x M3x8 Senkkopfschraube  Bei Amazon kaufen
2x M3x20 Senkkopfschraube  Bei Amazon kaufen
2x M3x30 Senkkopfschraube  Bei Amazon kaufen
3x M3x6 Zylinderkopfschraube  Bei Amazon kaufen
1x Unterlegscheibe für M3  Bei Amazon kaufen
1x Mutter M3  Bei Amazon kaufen
11x M2 Gewindeeinsatz  Bei Amazon kaufen
7x M3 Gewindeeinsatz  Bei Amazon kaufen

Videos

Noch sind keine Videos verfügbar.


Komponenten Übersicht & Abmessungen

Im folgenden sehen Sie eine Übersicht über die üblichen Abmessungen der verschiedenen Rohrsegmente. Falls Abmessungen fehlen geben Sie gerne über das Kontaktformular bescheid und wir tragen diese nach.


Elektromechanisches Servo-Ventil

Mit dem Servo-Ventil kann der Luftstrom im Rohrsystem blockiert bzw. reguliert werden. Die Ansteuerung ist über ein Servo und einen ESP32 realisiert. Beides wird an der Einheit verbaut und über einen USB-C Anschluss mit Energie versorgt. Die Firmware basiert auf ESPHome und kann somit leicht in Home Assistant oder auch andere SmartHome System integriert werden.

Mithilfe eines an der Einheit verbauten Touch-Schalters kann der Ventilstatus auch direkt an der Einheit zwischen offen und geschlossen umgeschaltet werden. Der aktuelle Zustand wird über eine LED an der Einheit dargestellt.

Benötigtes Material:

Anzahl Link
1x ESP32 Breakoutboard  Bei Amazon kaufen
1x MG90 Servo  Bei Amazon kaufen
2x Rillenkugellager 623ZZ  Bei Amazon kaufen
2x M2x6 Senkkopfschraube  Bei Amazon kaufen
5x M2x8 Senkkopfschraube  Bei Amazon kaufen
4x M2x10 Senkkopfschraube  Bei Amazon kaufen
2x M3x6 Senkkopfschraube  Bei Amazon kaufen
1x M3x8 Senkkopfschraube  Bei Amazon kaufen
2x M3x20 Senkkopfschraube  Bei Amazon kaufen
2x M3x30 Senkkopfschraube  Bei Amazon kaufen
1x M3x6 Zylinderkopfschraube  Bei Amazon kaufen
1x Unterlegscheibe für M3  Bei Amazon kaufen
1x Mutter M3  Bei Amazon kaufen
11x M2 Gewindeeinsatz  Bei Amazon kaufen
5x M3 Gewindeeinsatz  Bei Amazon kaufen

120mm-Lüfter Anschlussflansch

Mit zwei der 120mm-Lüfter Anschlussflansche kann ein 120mm-Lüfter in das PrintAirPipe-System verbunden werden.

Anzahl Link
1x 120mm Lüfter  Bei Amazon kaufen
8x Lüfter Befestigungsschrauben  Bei Amazon kaufen

Verriegelungs-Pin

Mit dem Verriegelungs-Pin lassen sich zwei verbundene Segmente so sichern, dass sich nicht mehr gegeneinander verdrehen lassen.


Verbindungsring

Mithilfe der Verbindungsring-Teile ist es möglich die verschiedenen Rohrsegmente des PrintAirPipe Systems miteinander zu verbinden.

Benötigtes Material:

Anzahl Link
1x M3x8 Senkkopfschraube  Bei Amazon kaufen
1x M3 Gewindeeinsatz  Bei Amazon kaufen

Verbindungsring inkl. Wandhalterung

Mithilfe der Verbindungsring-Teile ist es möglich die verschiedenen Rohrsegmente des PrintAirPipe Systems miteinander zu verbinden. Dank der Wandhalterung, kann dieser Verbindungsring (zum Beispiel) auch an der Decke/Wand befestigt werden, um das zusammengesetzte PrintAirPipe System fest zu montieren.

Benötigtes Material:

Anzahl Link
1x M3x8 Senkkopfschraube  Bei Amazon kaufen
1x M3 Gewindeeinsatz  Bei Amazon kaufen

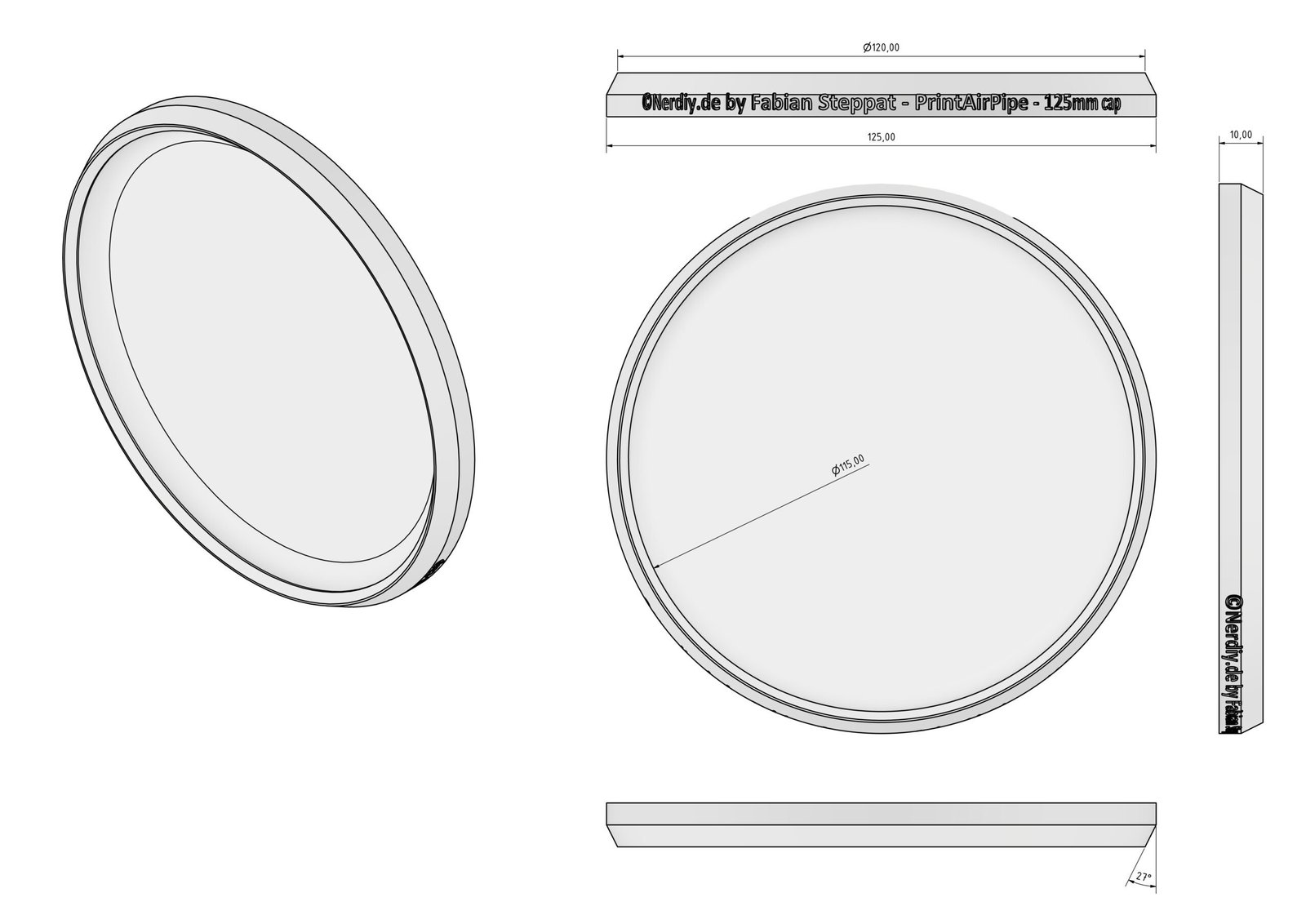

Abdeckkappe

Mithilfe der Abdeckkappe kann ein offenes Rohrsegment verschlossen werden. Dazu wird die Abdeckkappe davor gelegt und mit einem Verbindungsring am Rohrsegment fixiert.






22,5° Rohrverbinder

Der 22,5° Rohrverbinder ist ein Verbindungsstück mit einer Biegung von 22,5°. Er kann genutzt werden, wenn das Rohr um eine Biegung geführt werden muss.




45° Rohrverbinder

Der 45° Rohrverbinder ist ein Verbindungsstück mit einer Biegung von 45°. Er kann genutzt werden, wenn das Rohr um eine Biegung geführt werden muss.


90° Rohrverbinder

Der 90° Rohrverbinder ist ein Verbindungsstück mit einer Biegung von 90°. Er kann genutzt werden, wenn das Rohr um eine Biegung geführt werden muss.






Filter Einsatz

Mithilfe des Filtereinsatzes ist es möglich das PrintAirPipe-System um eine Filtermatte zu erweitern. Die 125x125x10mm Große Filtermatte wird dazu einfach von außen eingeschoben und mit einem Deckel verschlossen. Die Filtermatte kann also später auch ausgetauscht werden ohne, dass Rohrsystem auseinander montieren zu müssen.

Benötigtes Material:

Anzahl Link
2x M3x8 Senkkopfschraube  Bei Amazon kaufen
2x M3 Gewindeeinsatz  Bei Amazon kaufen

Flansch Anschluss

Mithilfe des Flansch Anschluss kann das PrintAirPipe-System an ein Gehäuse, Wand oder ähnliches angeschlossen werden.


Verlängerungsstück 50mm

Mit diesem Verlängerungsstück lässt sich der Rohrverlauf um 50mm verlängern.


Verlängerungsstück 100mm

Mit diesem Verlängerungsstück lässt sich der Rohrverlauf um 100mm verlängern.


Verlängerungsstück 150mm

Mit diesem Verlängerungsstück lässt sich der Rohrverlauf um 150mm verlängern.


Verlängerungsstück 200mm

Mit diesem Verlängerungsstück lässt sich der Rohrverlauf um 200mm verlängern.


Reduzierstück 50mm

Dieses Reduzierstück reduziert den Rohrdurchmesser vom Standard-Durchmesser (125mm) auf 50mm.


Reduzierstück 80mm

Dieses Reduzierstück reduziert den Rohrdurchmesser vom Standard-Durchmesser (125mm) auf 80mm.


Reduzierstück 100mm

Dieses Reduzierstück reduziert den Rohrdurchmesser vom Standard-Durchmesser (125mm) auf 100mm.


HT-Rohr 50 Anschluss Adapter

Mit dem HT-Rohr 50 Anschluss Adapter kann das PrintAirPipe-System mit einem HT50 Rohr verbunden werden.


HT-Rohr 75 Anschluss Adapter

Mit dem HT-Rohr 75 Anschluss Adapter kann das PrintAirPipe-System mit einem HT75 Rohr verbunden werden.


HT-Rohr 90 Anschluss Adapter

Mit dem HT-Rohr 90 Anschluss Adapter kann das PrintAirPipe-System mit einem HT90 Rohr verbunden werden.


HT-Rohr 110 Anschluss Adapter

Mit dem HT-Rohr 110 Anschluss Adapter kann das PrintAirPipe-System mit einem HT110 Rohr verbunden werden.


Y-Adapter Gewinkelt

Mit diesem Y-Adapter ist es möglich das PrintAirPipe-System auf zwei Anschlüsse zu erweitern bzw. von zwei auf einen zusammenzuführen.


Y-Adapter Gerade

Mit diesem Y-Adapter ist es möglich das PrintAirPipe-System auf zwei Anschlüsse zu erweitern bzw. von zwei auf einen zusammenzuführen. Die Anschlüsse sind dazu alle in der gleichen Rohr-Verlaufsrichtung angeordnet.


Dateiliste

  • PrintAirPipe_125mm_22,5_deg_pipe_X.stl
  • PrintAirPipe_125mm_45_deg_pipe_X.stl
  • PrintAirPipe_125mm_90_deg_pipe_X.stl
  • PrintAirPipe_125mm_cap_X.stl
  • PrintAirPipe_125mm_connector_ring_female_incl_wall_mount_X.stl
  • PrintAirPipe_125mm_connector_ring_female_X.stl
  • PrintAirPipe_125mm_connector_ring_male_X.stl
  • PrintAirPipe_125mm_extension_pipe_50mm_X.stl
  • PrintAirPipe_125mm_extension_pipe_100mm_X.stl
  • PrintAirPipe_125mm_extension_pipe_150mm_X.stl
  • PrintAirPipe_125mm_extension_pipe_200mm_X.stl
  • PrintAirPipe_125mm_filter_insert_cap_X.stl
  • PrintAirPipe_125mm_filter_insert_X.stl
  • PrintAirPipe_125mm_flange_X.stl
  • PrintAirPipe_125mm_to 50mm_adapter_X.stl
  • PrintAirPipe_125mm_to 80mm_adapter_X.stl
  • PrintAirPipe_125mm_to 100mm_adapter_X.stl
  • PrintAirPipe_125mm_to HT50_pipe_adapter_X.stl
  • PrintAirPipe_125mm_to HT75_pipe_adapter_X.stl
  • PrintAirPipe_125mm_to HT90_pipe_adapter_X.stl
  • PrintAirPipe_125mm_to HT110_pipe_adapter_X.stl
  • PrintAirPipe_125mm_to_120mm_fan_adapter_X.stl
  • PrintAirPipe_125mm_y_pipe_straight_X.stl
  • PrintAirPipe_125mm_y_pipe_X.stl
  • PrintAirPipe_orientation_bolt_X.stl
