Description

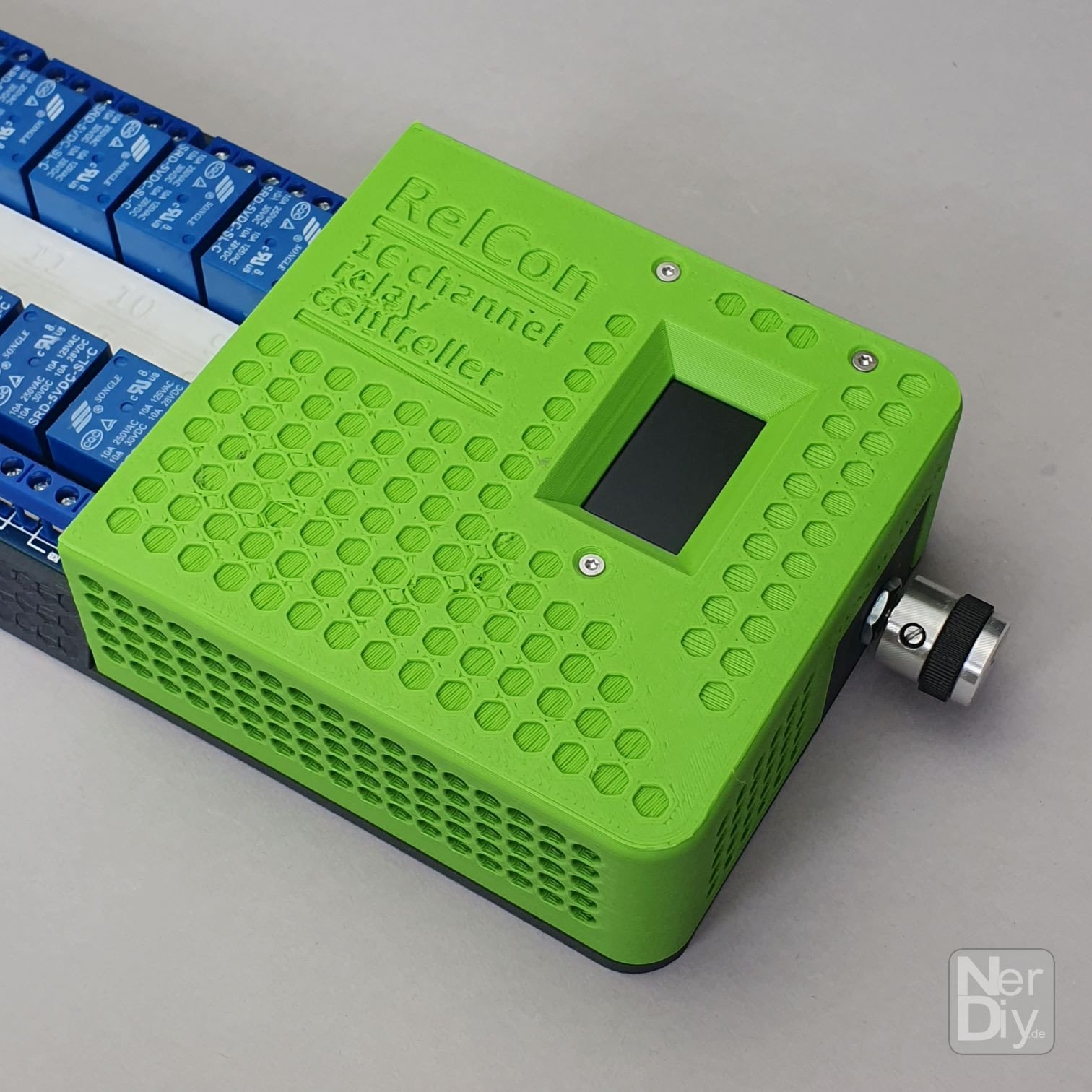

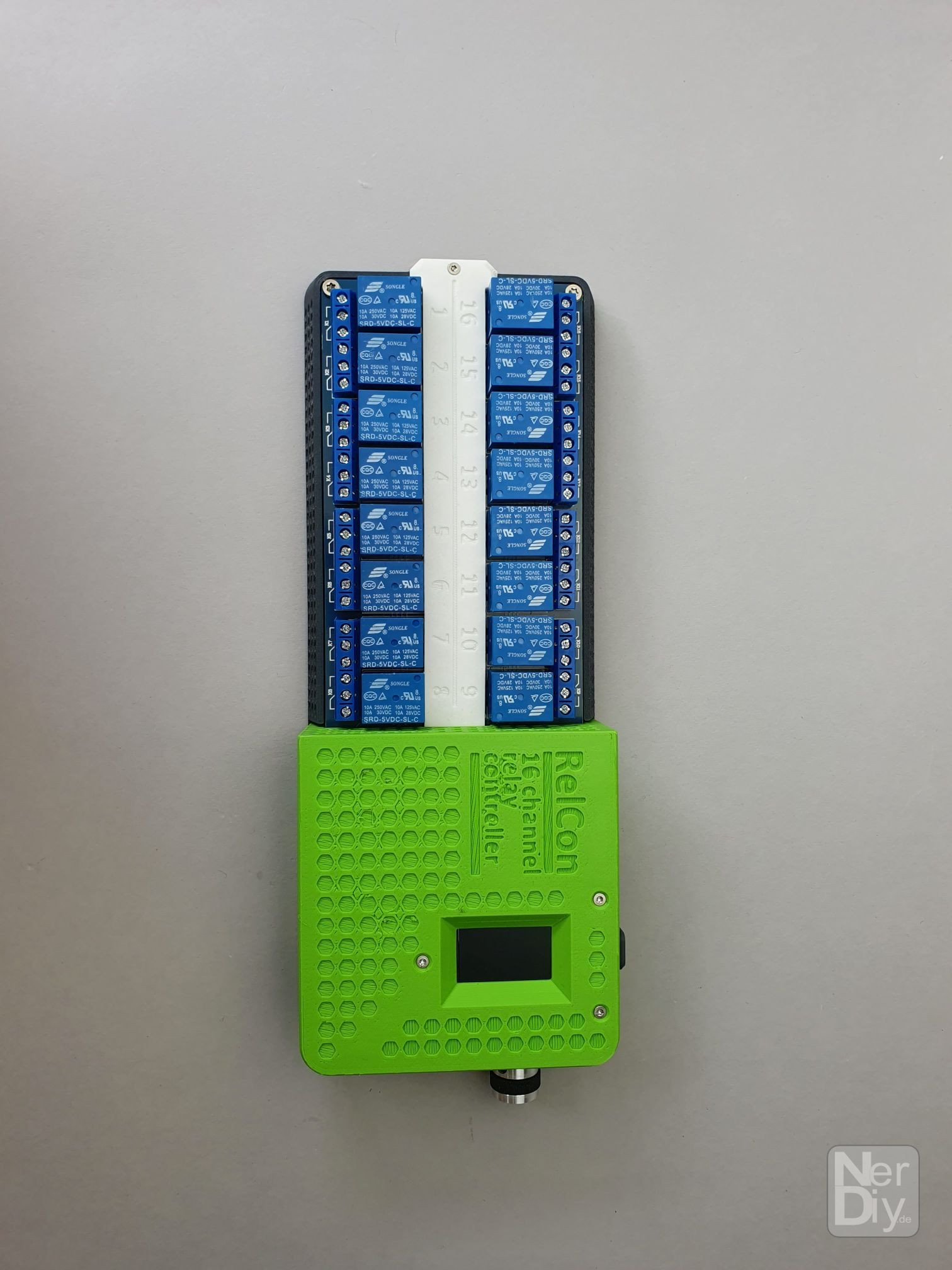

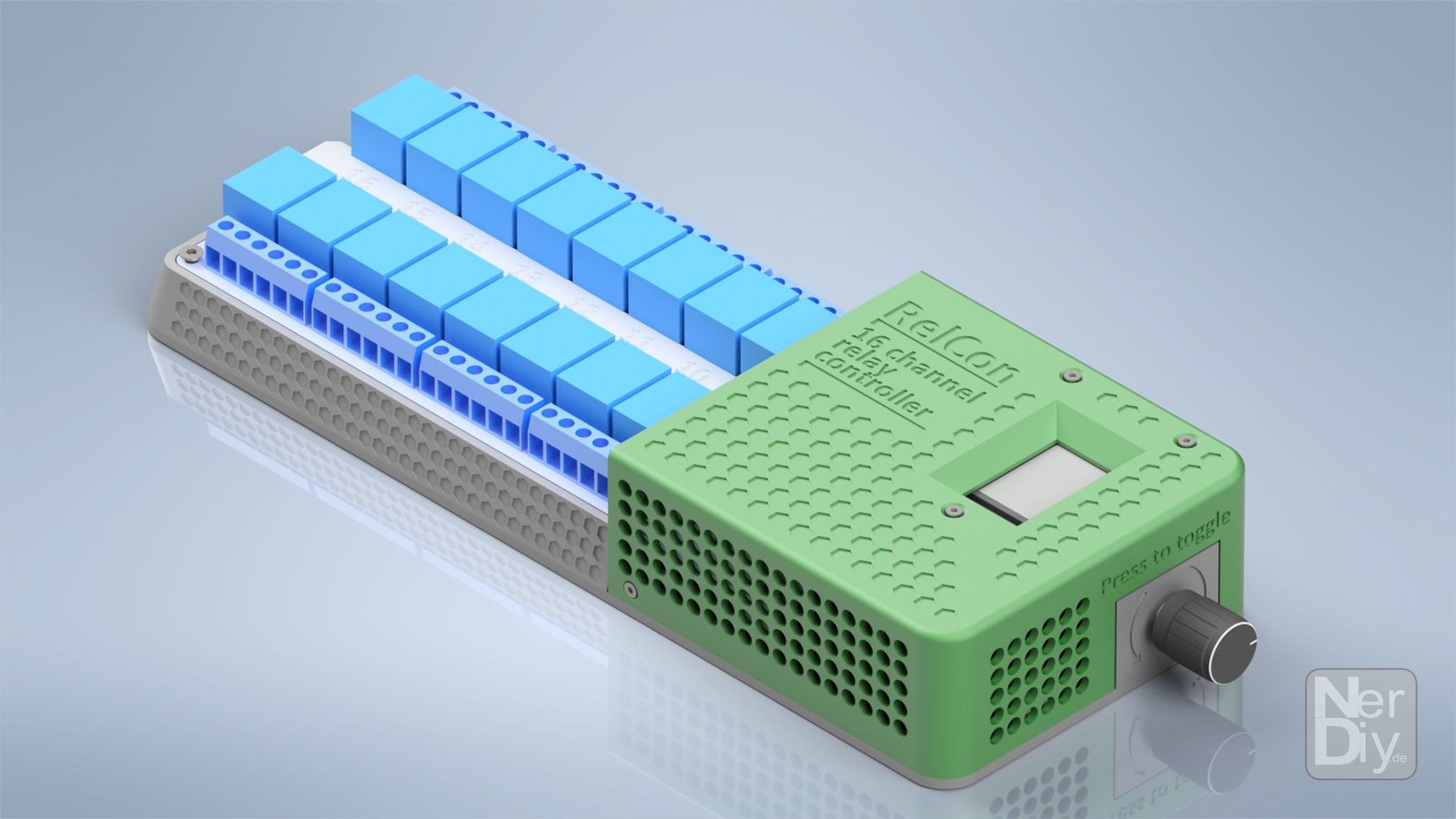

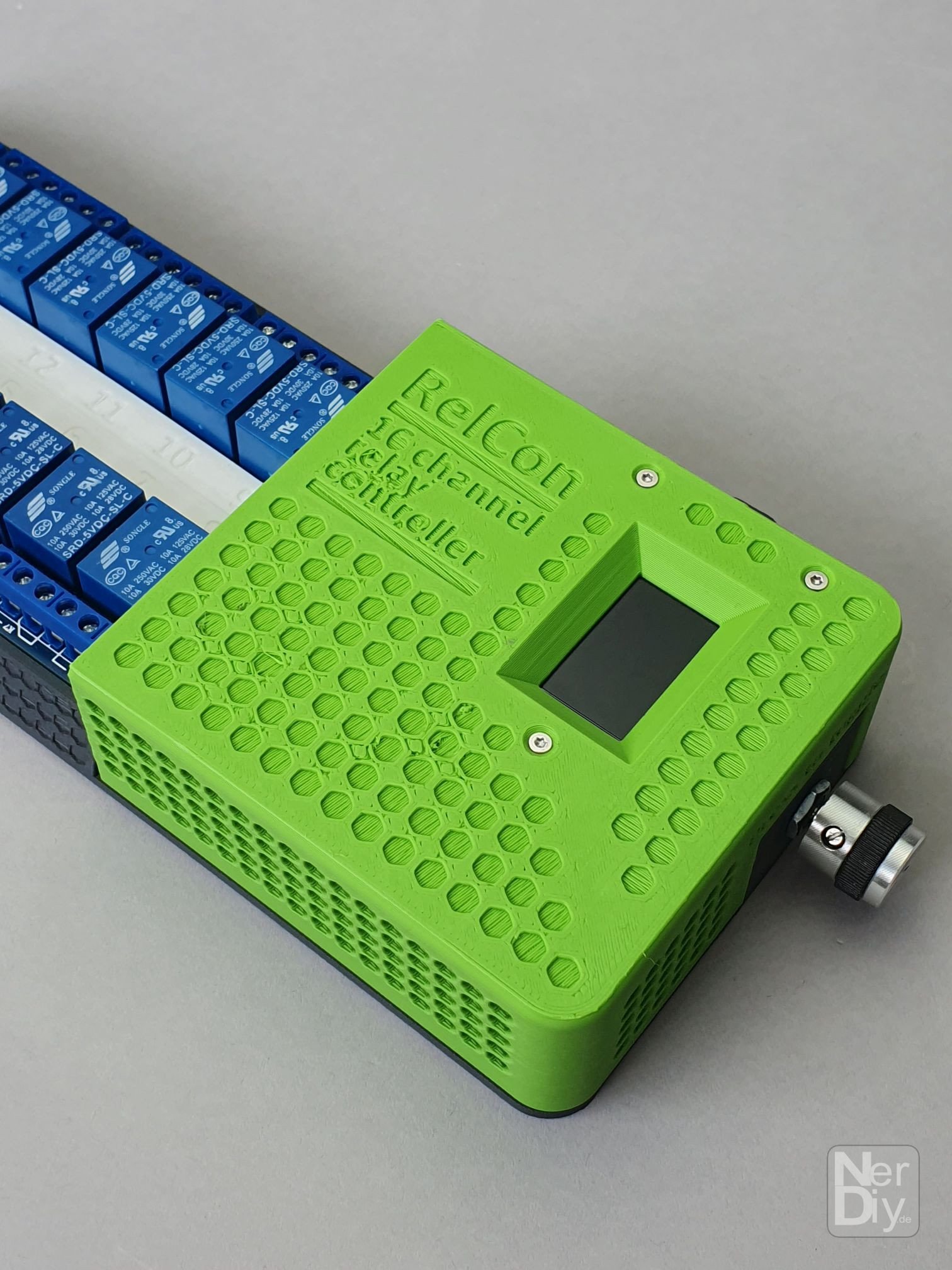

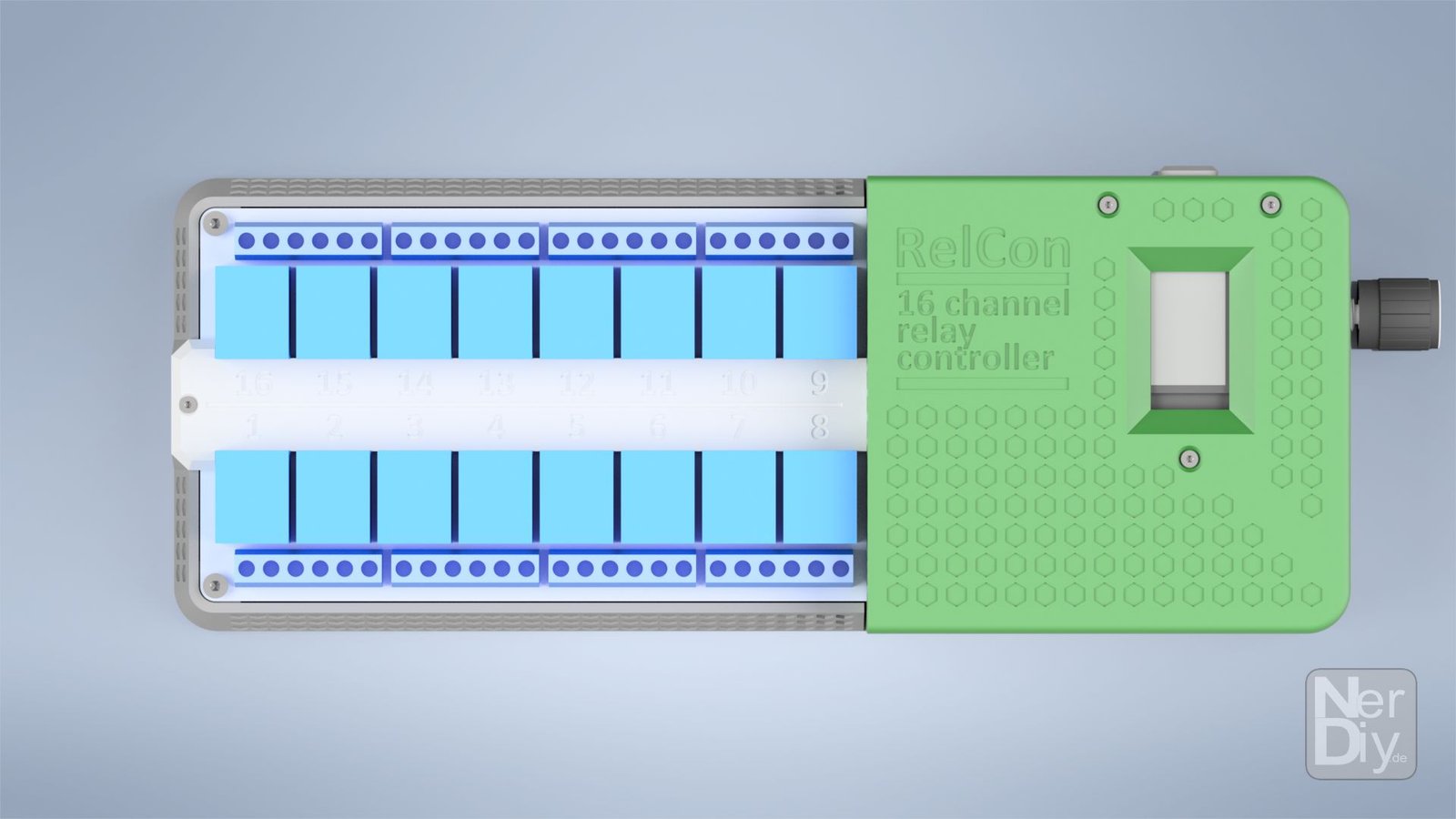

🌟 Carte relais WLAN RelCon 16 canaux avec encodeur rotatif et écran TFT ! 🌟 Erlebe die ultimative Kontrolle mit unserer innovativen “RelCon” 16-Kanal WLAN Relaiskarte! Diese einzigartige Relaiskarte bietet nicht nur 16 Schaltkanäle, sondern auch eine Fülle von Funktionen, die sie zur perfekten Wahl für deine automatisierten Projekte machen.
Principales caractéristiques:
✅ Contrôle Wi-Fi : Faites fonctionner la carte relais sans fil via WiFi, permettant un contrôle et une surveillance faciles à distance.

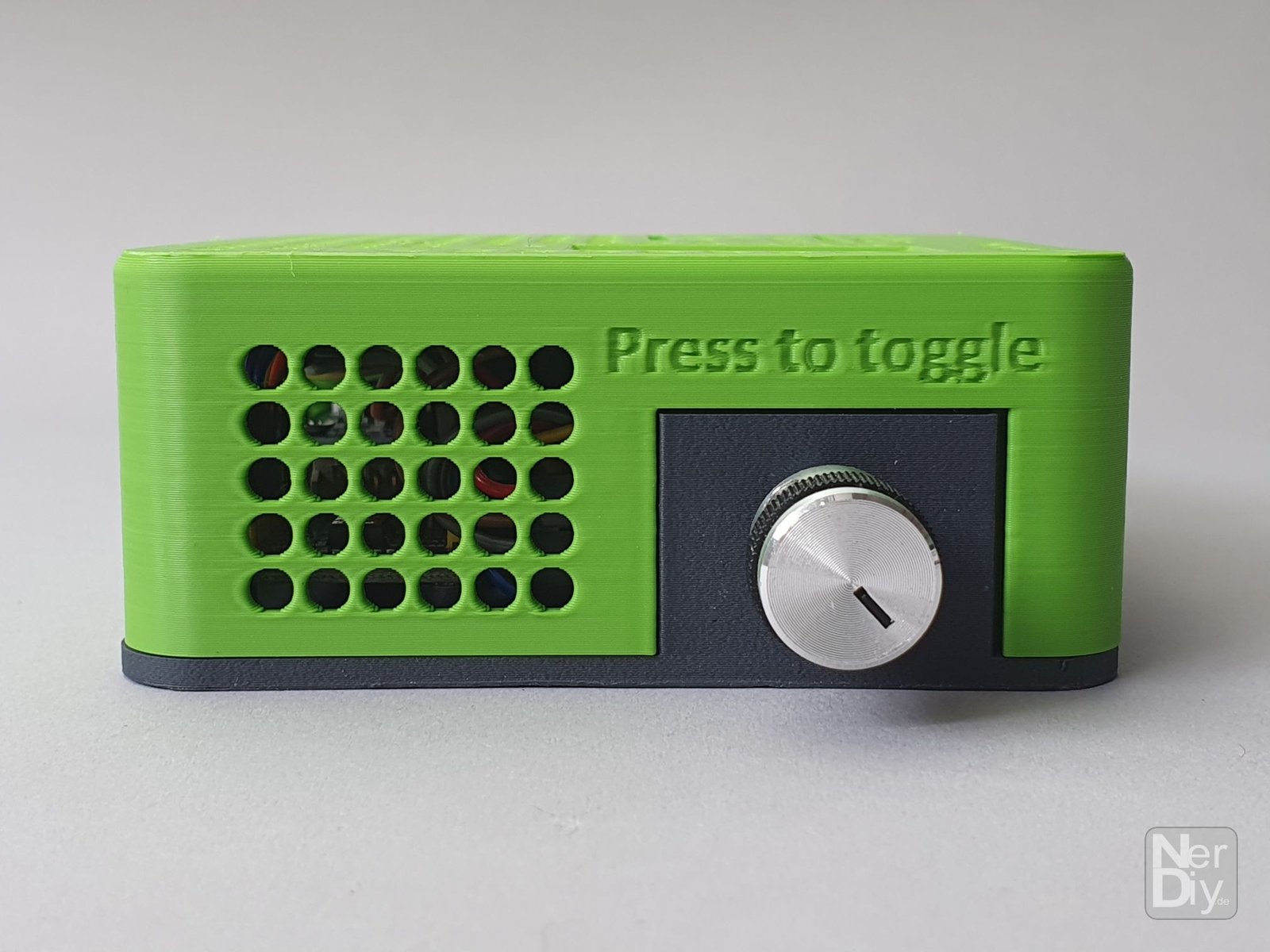

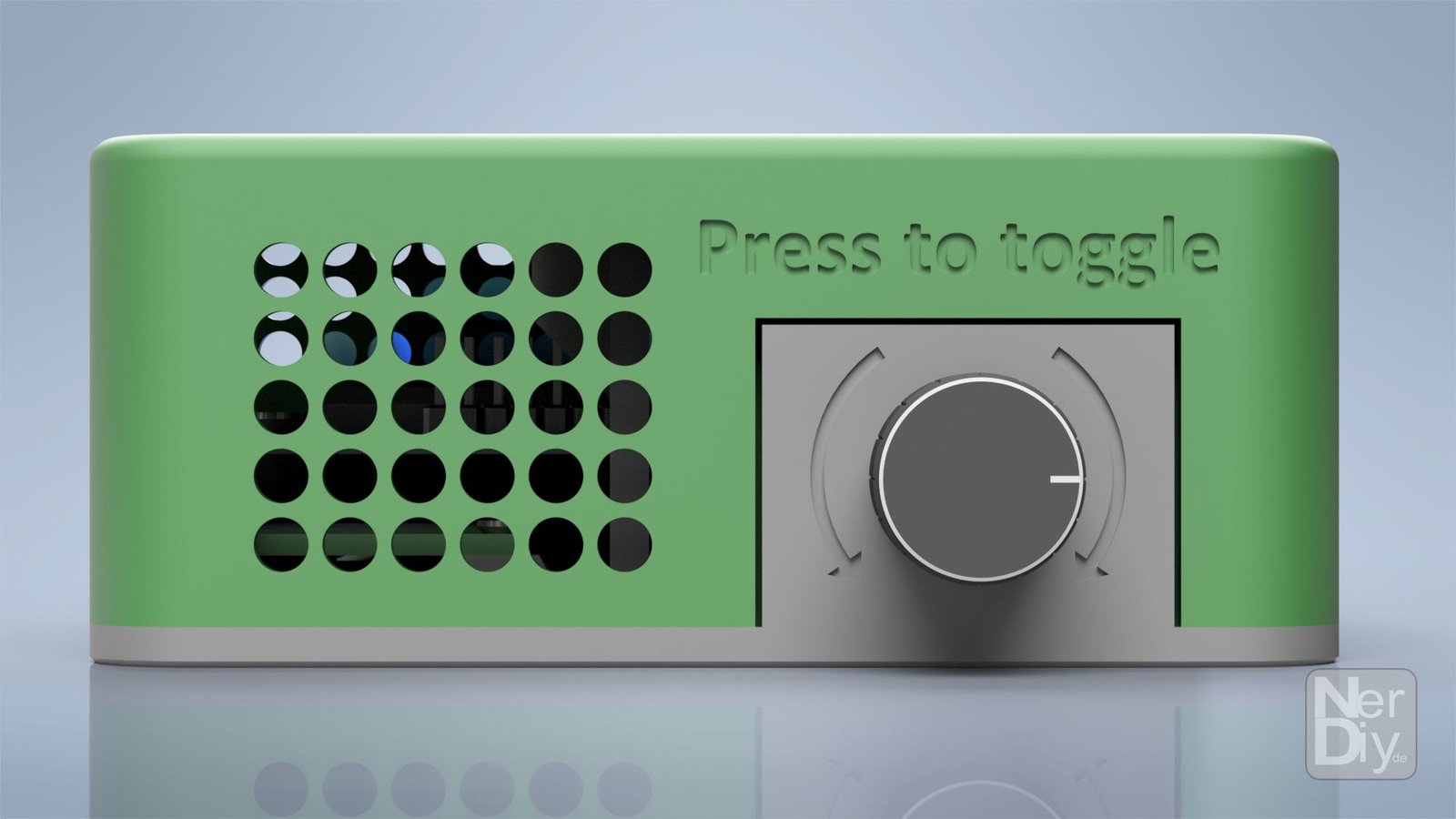

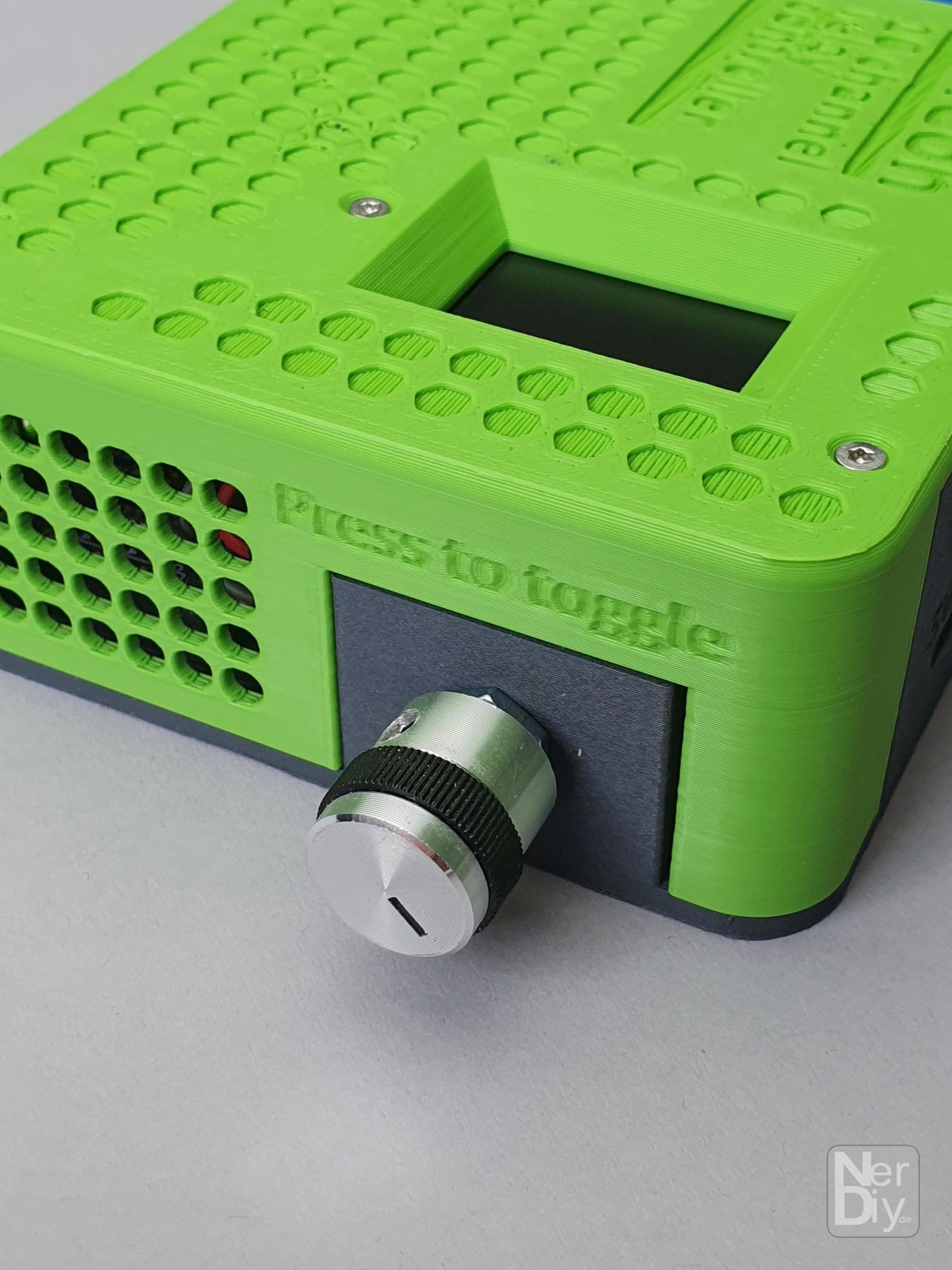

✅ Contrôle de l'encodeur rotatif : Encodeur rotatif intégré pour les réglages manuels locaux et les ajustements directement sur site.
✅ Compatibilité HomeAssistant : Grâce à ESPHome, intégration transparente avec HomeAssistant pour un contrôle et une automatisation avancés.
✅ Écran TFT : L'écran TFT intégré affiche d'un seul coup d'œil l'état de commutation actuel de tous les relais.

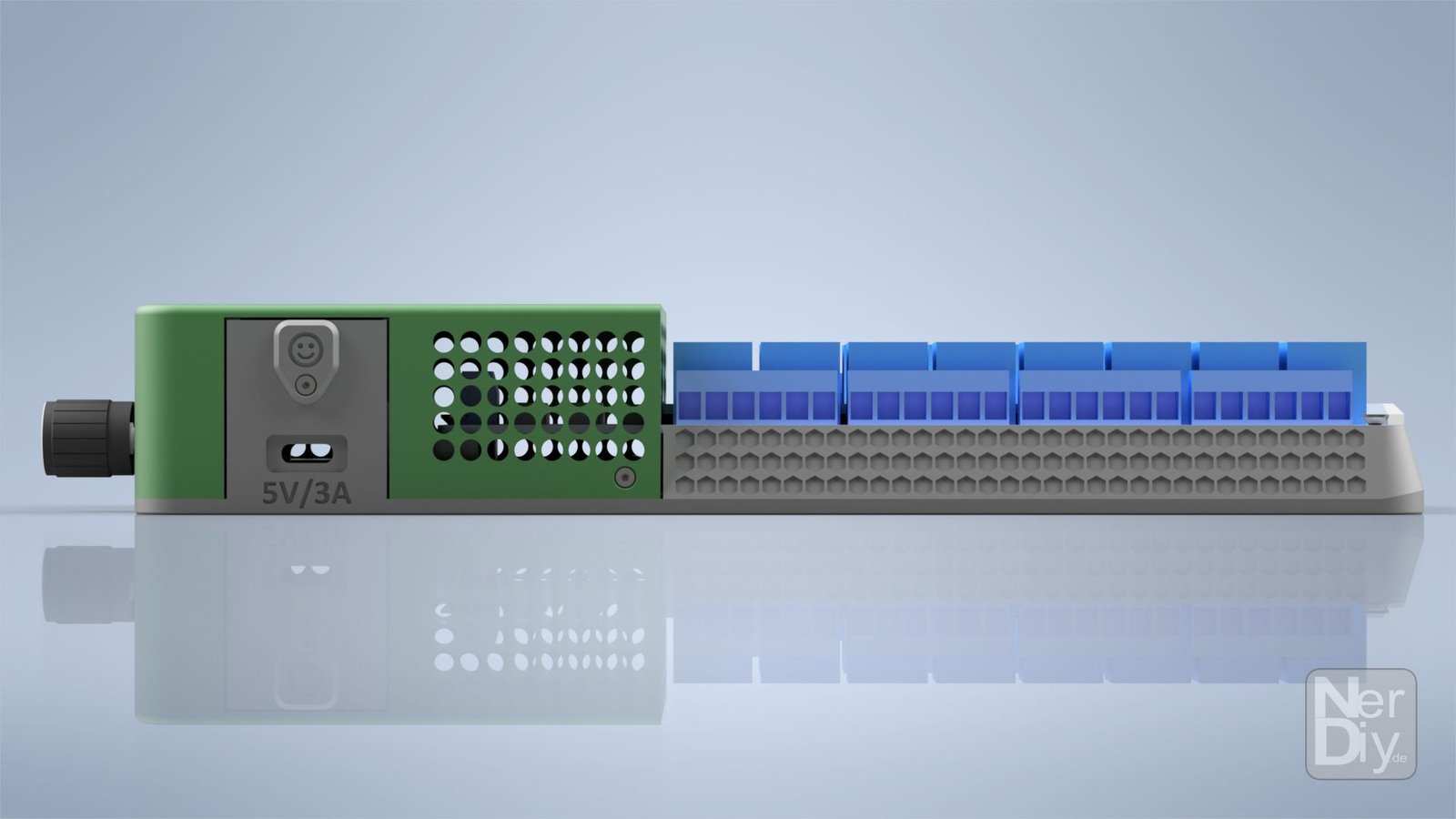

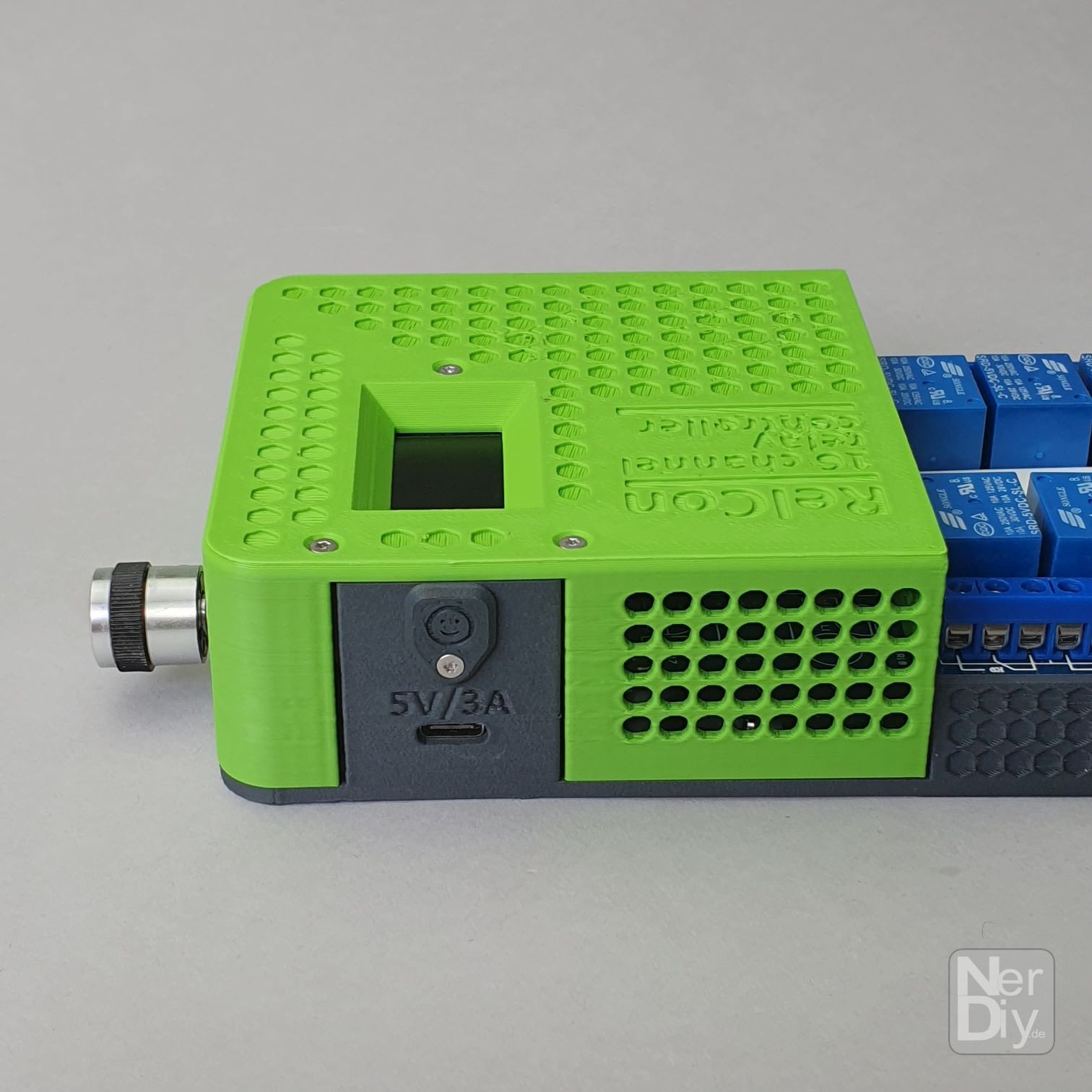

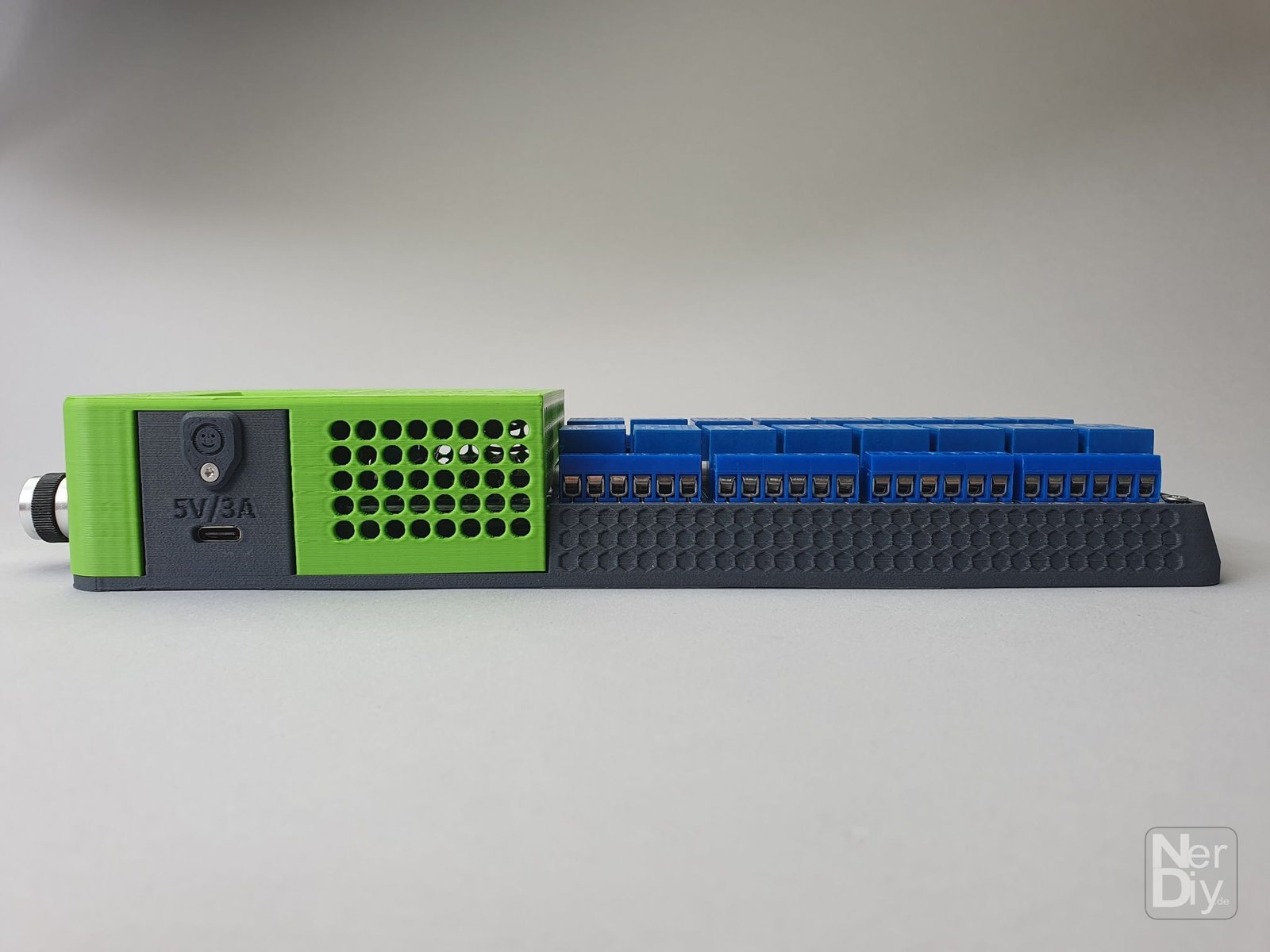

✅ Alimentation USB-C : Alimentation simple et universelle via un port USB-C.
✅ ESP32 avec le micrologiciel ESPHome : La carte relais « RelCon » utilise une puissante puce ESP32 et est équipée du firmware ESPHome fiable.
Exemples d'applications :
🏡 Domotique intelligente : Intégrez la carte relais « RelCon » dans votre système de maison intelligente pour une automatisation complète.
🔧 Contrôles industriels : Utilisez la fonctionnalité 16 canaux pour les applications de contrôle industriel.
📶 Circuits télécommandés : Changez d'appareil et de système à distance grâce à la fonctionnalité Wi-Fi.
Configuration facile :
- Connectez l'alimentation : Connectez simplement la carte RelCon via le port USB-C.
- Configurer le Wi-Fi : Configurez la connexion WiFi pour le contrôle sans fil.
- Intégrer HomeAssistant : Contrôle à distance facile en intégrant la carte dans votre système HomeAssistant.
- Utiliser l'encodeur rotatif : Ajustez les paramètres localement sur l’appareil à l’aide de l’encodeur rotatif intégré.
Comment cela fonctionne-t-il ?
- Achète le fichier STL : Après l'achat, vous pouvez télécharger les fichiers directement depuis notre boutique en ligne.
- Imprime ton boîtier : Utilise une imprimante 3D pour fabriquer le boîtier. Tu peux choisir le matériau et la couleur à ton goût.
- Assemblage : Suis les instructions pour assembler le boîtier.
Attention : aucune pièce physique ne sera envoyée. Vous recevrez les fichiers au format STL et devrez les imprimer sur une imprimante 3D pour pouvoir monter le projet.
Cette offre comprend les fichiers STL dont vous avez besoin pour imprimer les pièces imprimables en 3D pour la RelCon Projet nécessaire.
- Vous trouverez bientôt plus d'informations sur le montage et les autres composants nécessaires dans l'article sur le montage. Dès qu'il sera publié, il sera mis en lien ici.
- Lors du montage et de l'utilisation, respectez les consignes de sécurité dont vous trouverez les liens ci-dessous : Cliquez ici
- Pour construire l'intégralité RelCon Des composants supplémentaires sont requis pour le projet. Une liste complète des pièces requises peut être trouvée dans l'article sur l'assemblage.
Outil requis :
Nombre | Lien |
---|---|
1x | Jeu de tournevis Acheter sur Amazon |
1x | fer à souder Acheter sur Amazon |
Matériel requis :
Nombre | Lien |
---|---|
1x | LILYGO ESP32 T-Display Modul Acheter sur Amazon |
1x | Rotary encoder Acheter sur Amazon |
1x | MCP23017 Port Expander Acheter sur Amazon |
1x | 16 Kanal Relais-Modul 5V Acheter sur Amazon |
1x | Voltage Step Converter MT3608 Acheter sur Amazon |
11x | Vis à tête fraisée M2x8 Acheter sur Amazon |
4x | Vis à tête fraisée M3x10 Acheter sur Amazon |
11x | Insert fileté M2 Acheter sur Amazon |
6x | Insert fileté M3 Acheter sur Amazon |
1x | [amazon link=”B098WVHH5L” title=”USB-C Kabel 5V/3A” link_icon=”amazon” /] Acheter sur Amazon |
1x | Adaptateur secteur USB 5V/3A Acheter sur Amazon |
1x | Aucun produit trouvé. Aucun produit trouvé. |

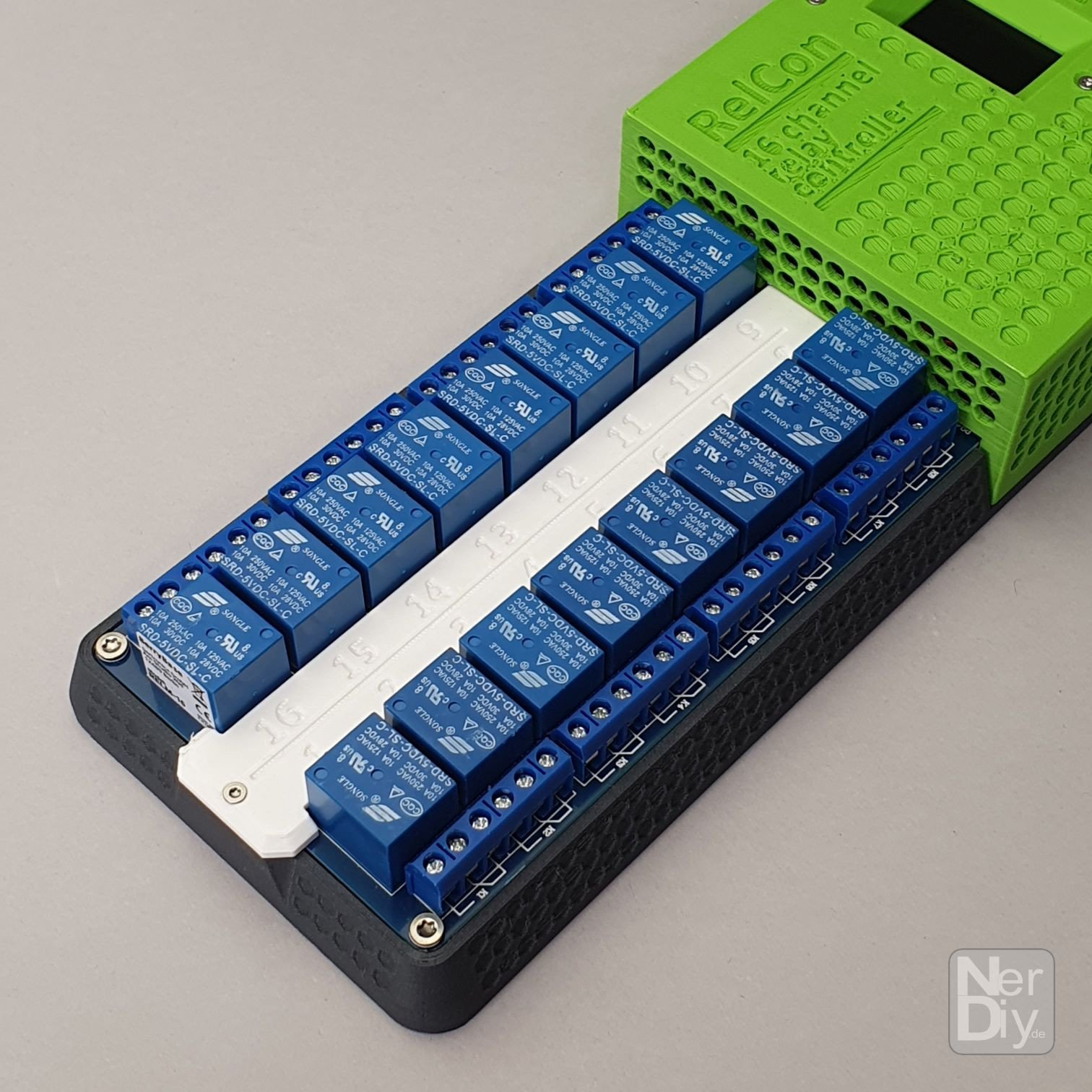

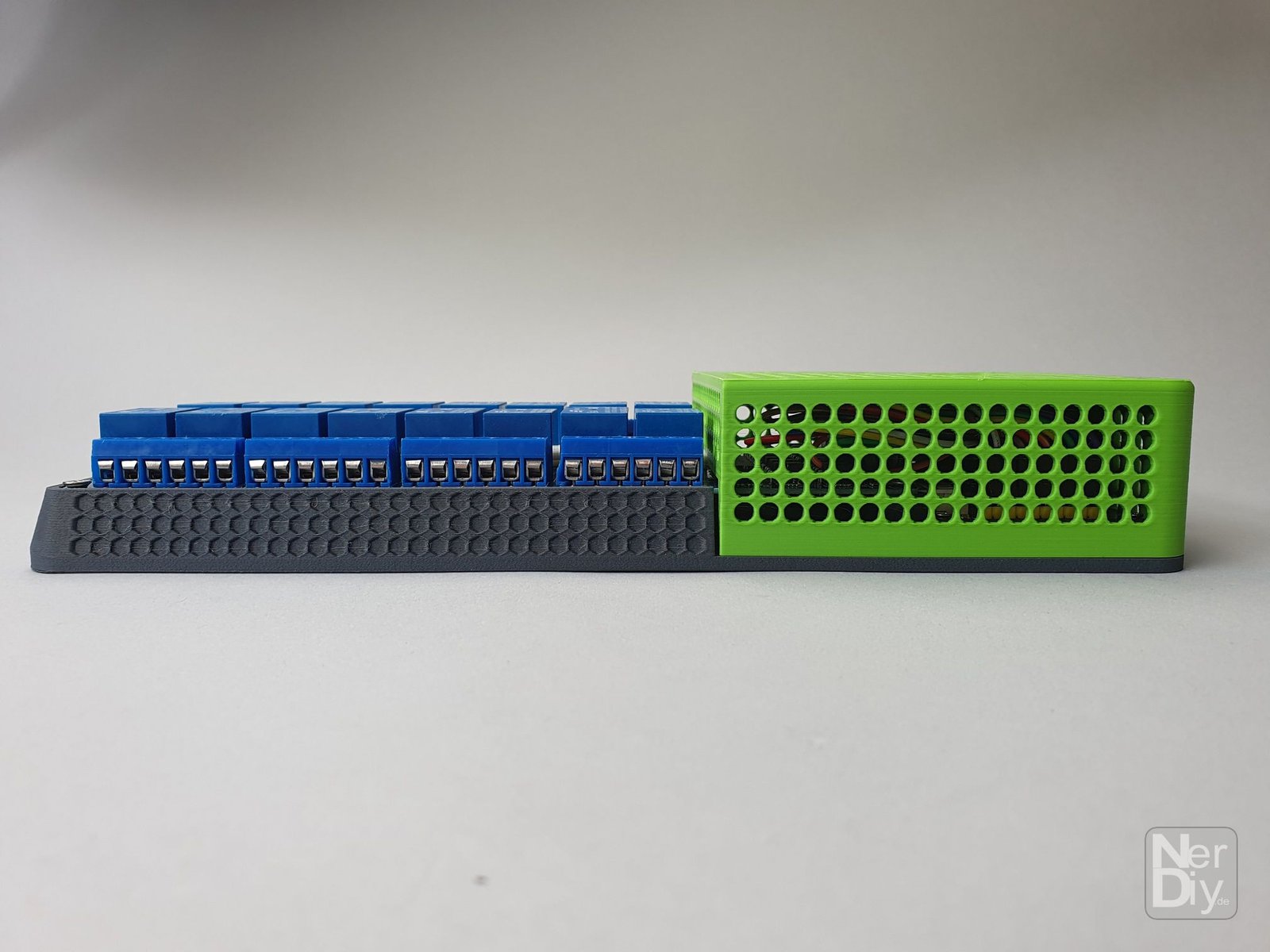

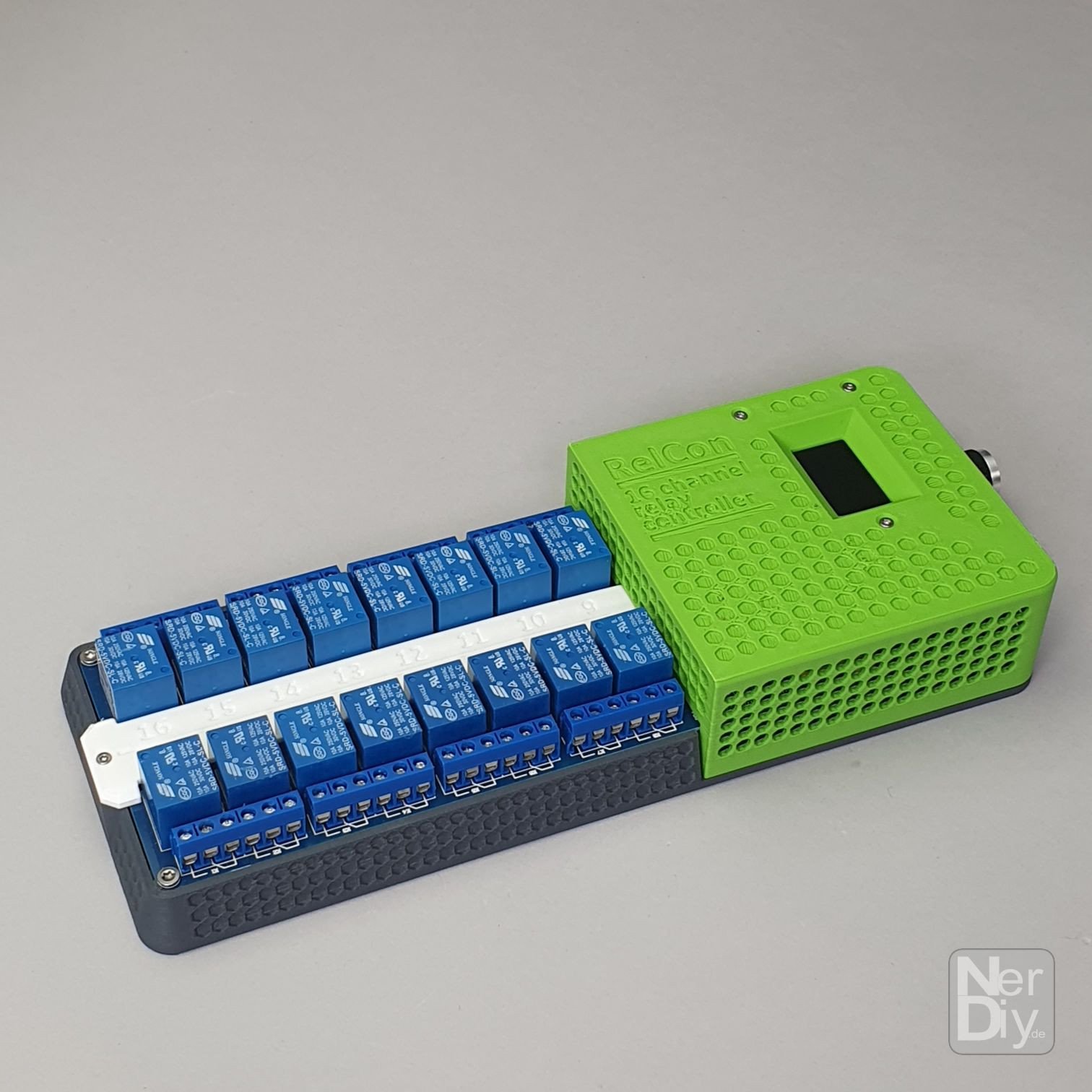

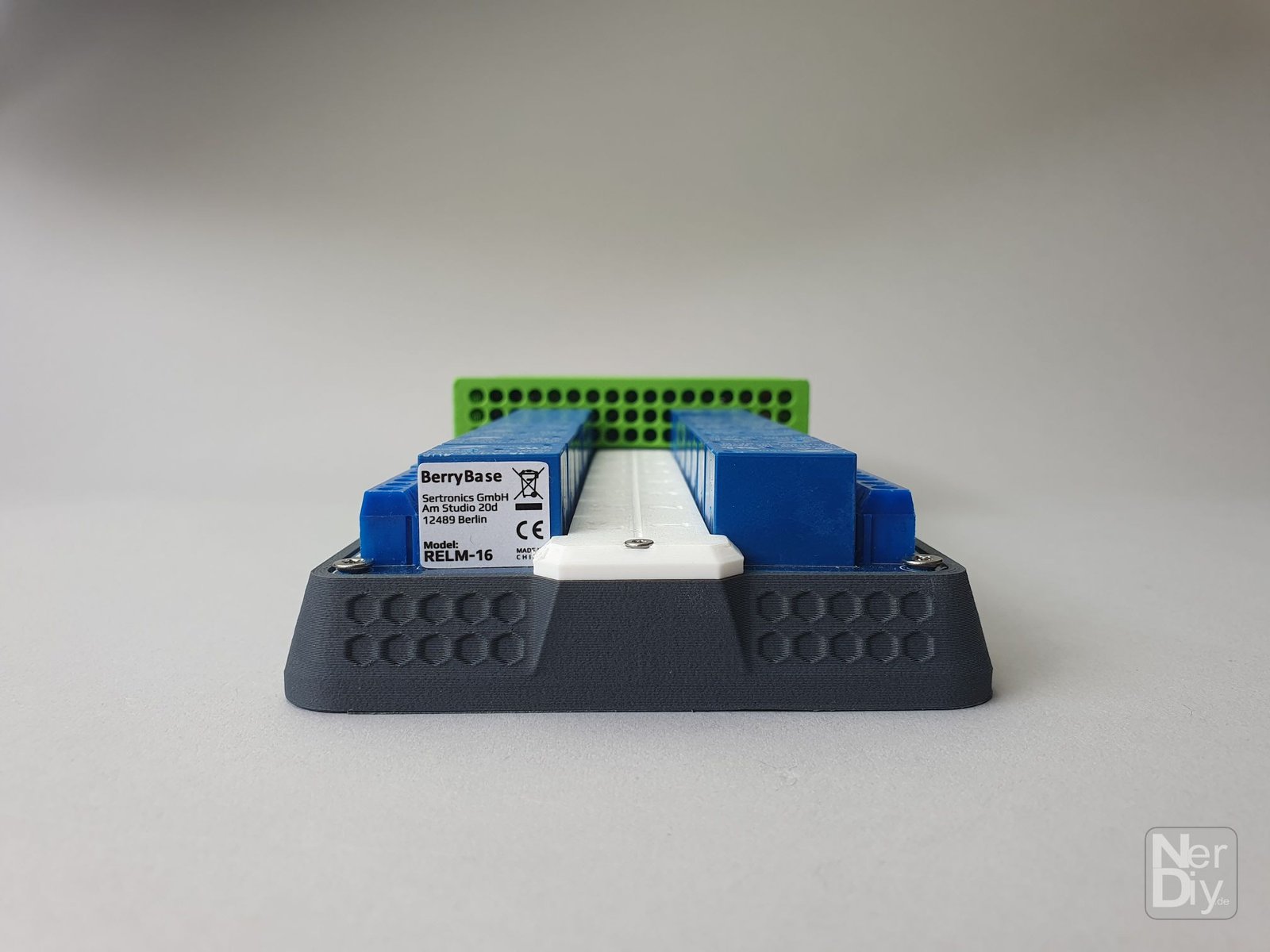

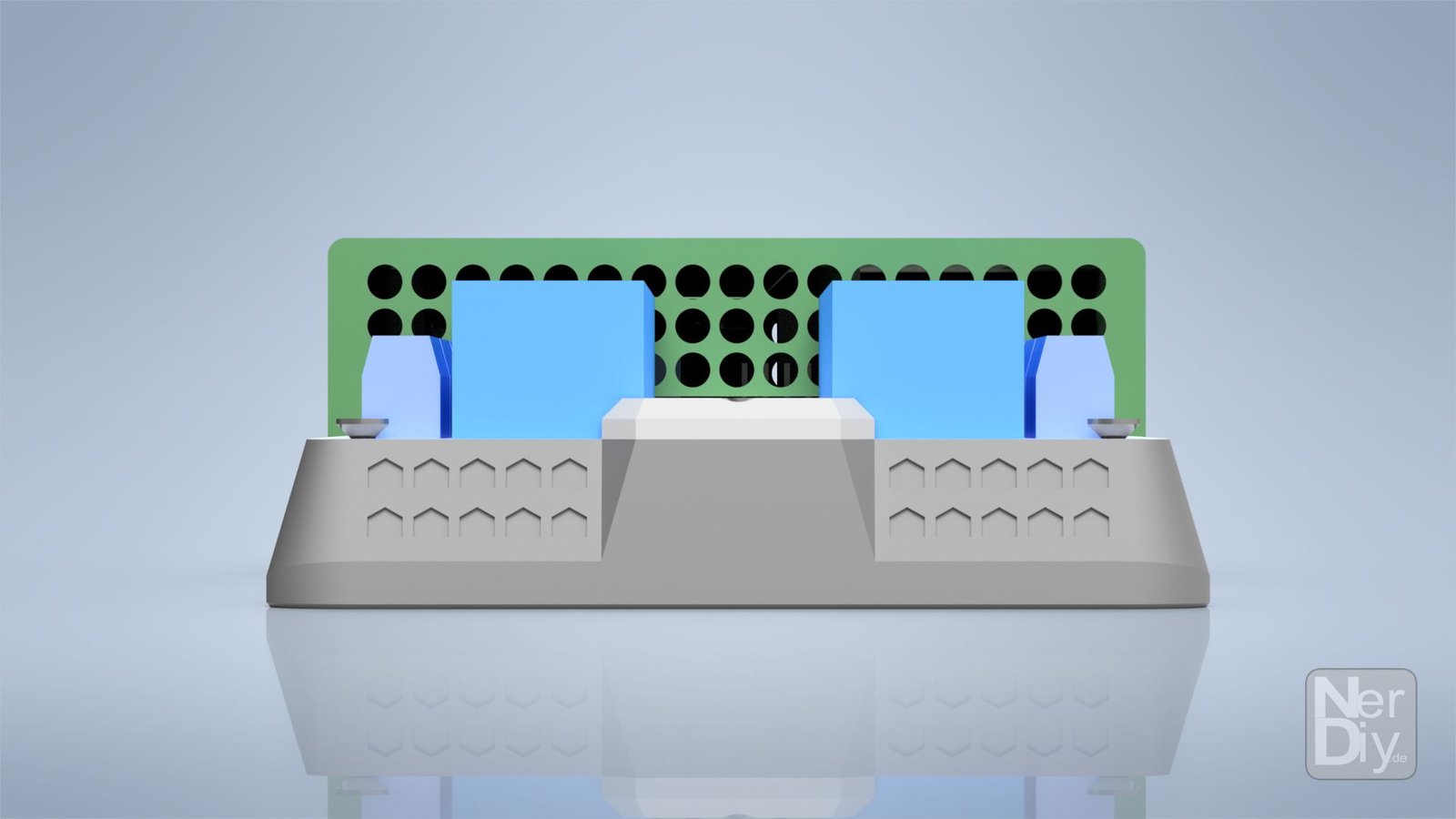

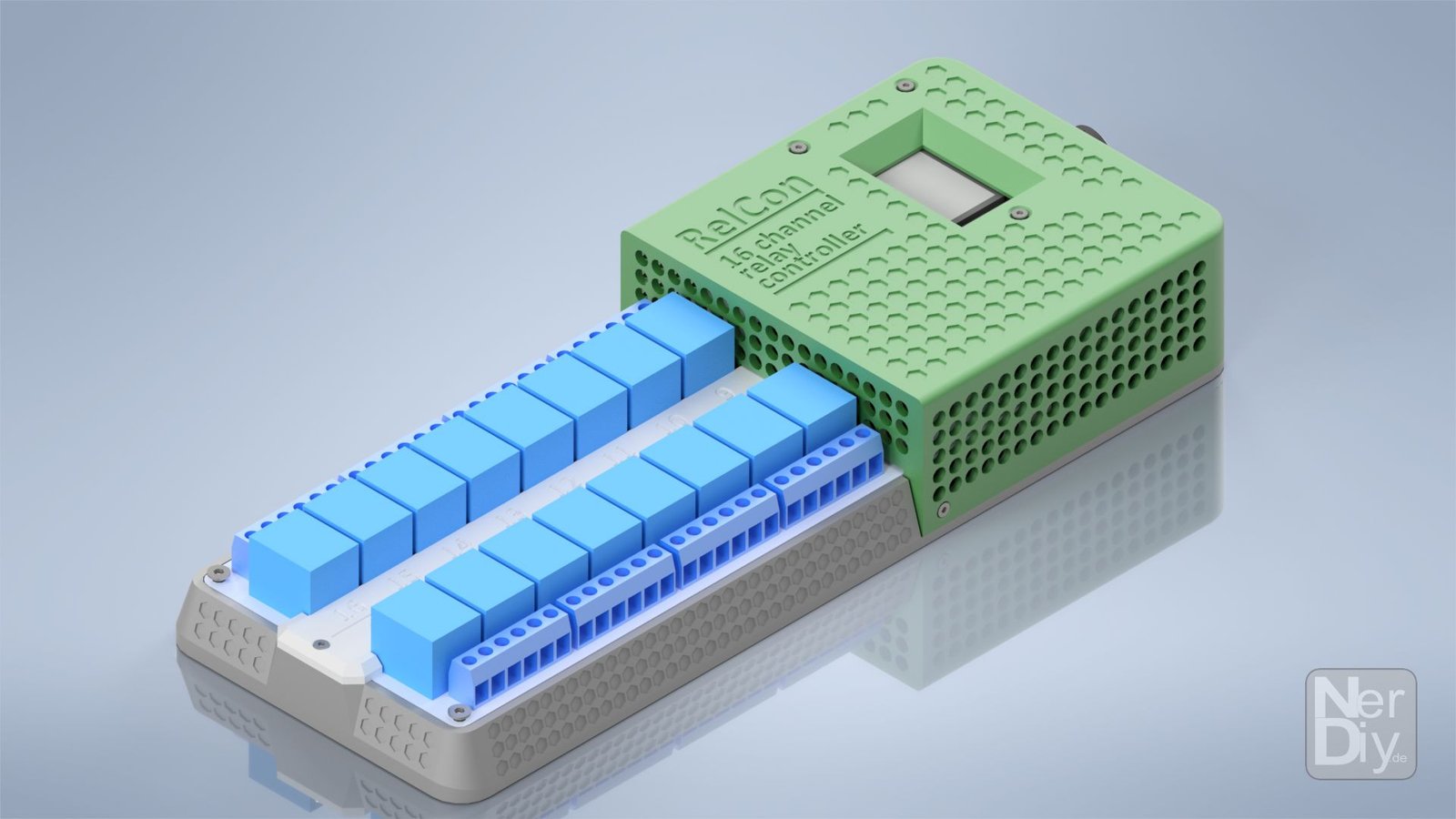

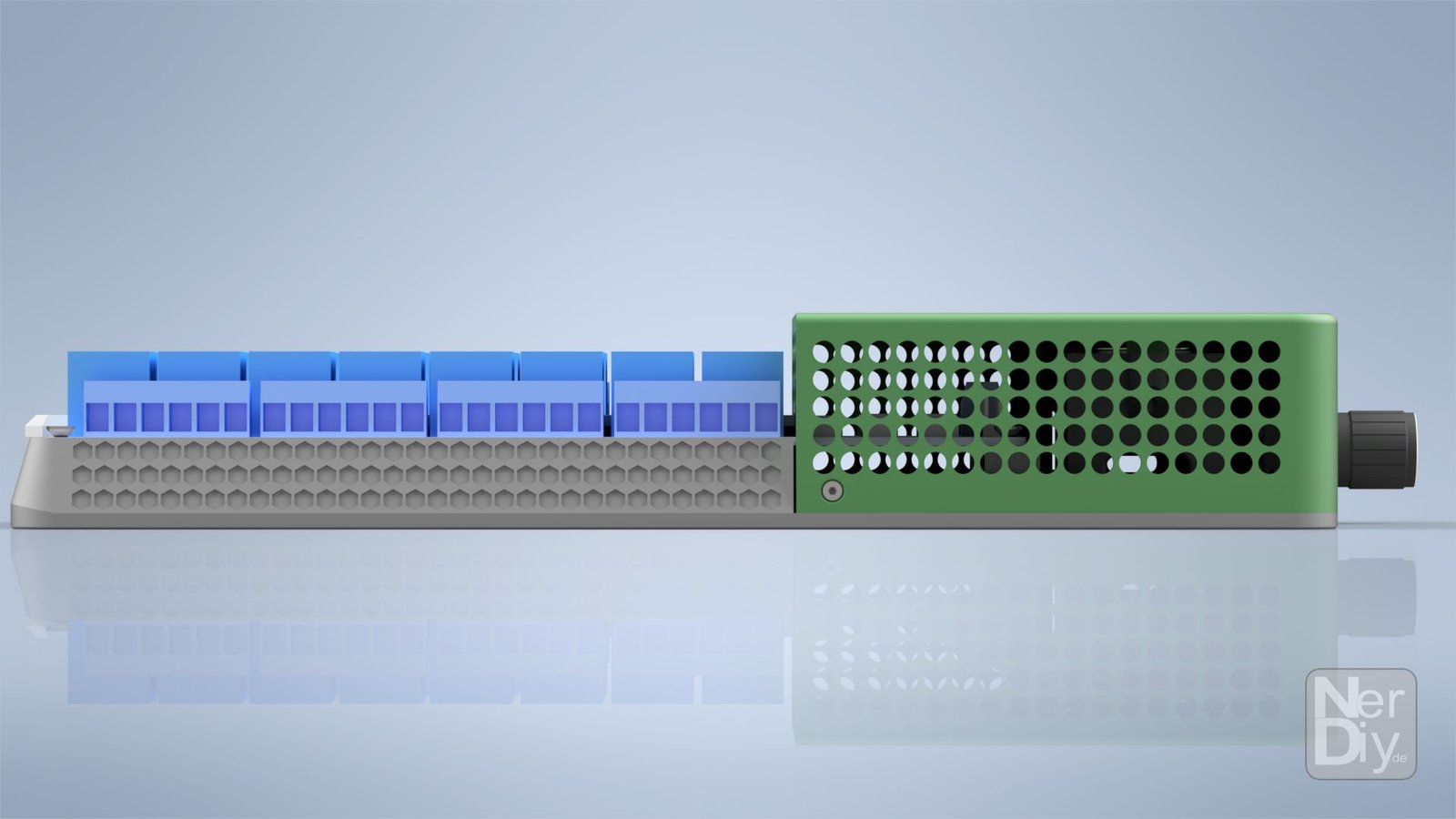

Galerie
Informations sur l'impression 3D
- Type de filament : par ex : PLA
- Épaisseur de la couche : 0,2mm
- Infiltration : 15%
- Lignes murales : 2
Exemple de configuration ESPHome
Vous trouverez un exemple de configuration pour ESPHome en cliquant sur le lien suivant :
vidéos
Aucune vidéo n'est encore disponible.
Dimensions
Liste de fichiers
- base_plate_lid_X.stl
- base_plate_X.stl
- led_cover_X.stl
- programmation_port_cover_X.stl
