RelCon-behuizing - ESPHome-gebaseerde WLAN-compatibele relaiskaart - STL-bestanden

6,69

Categorieën: ,

Beschrijving

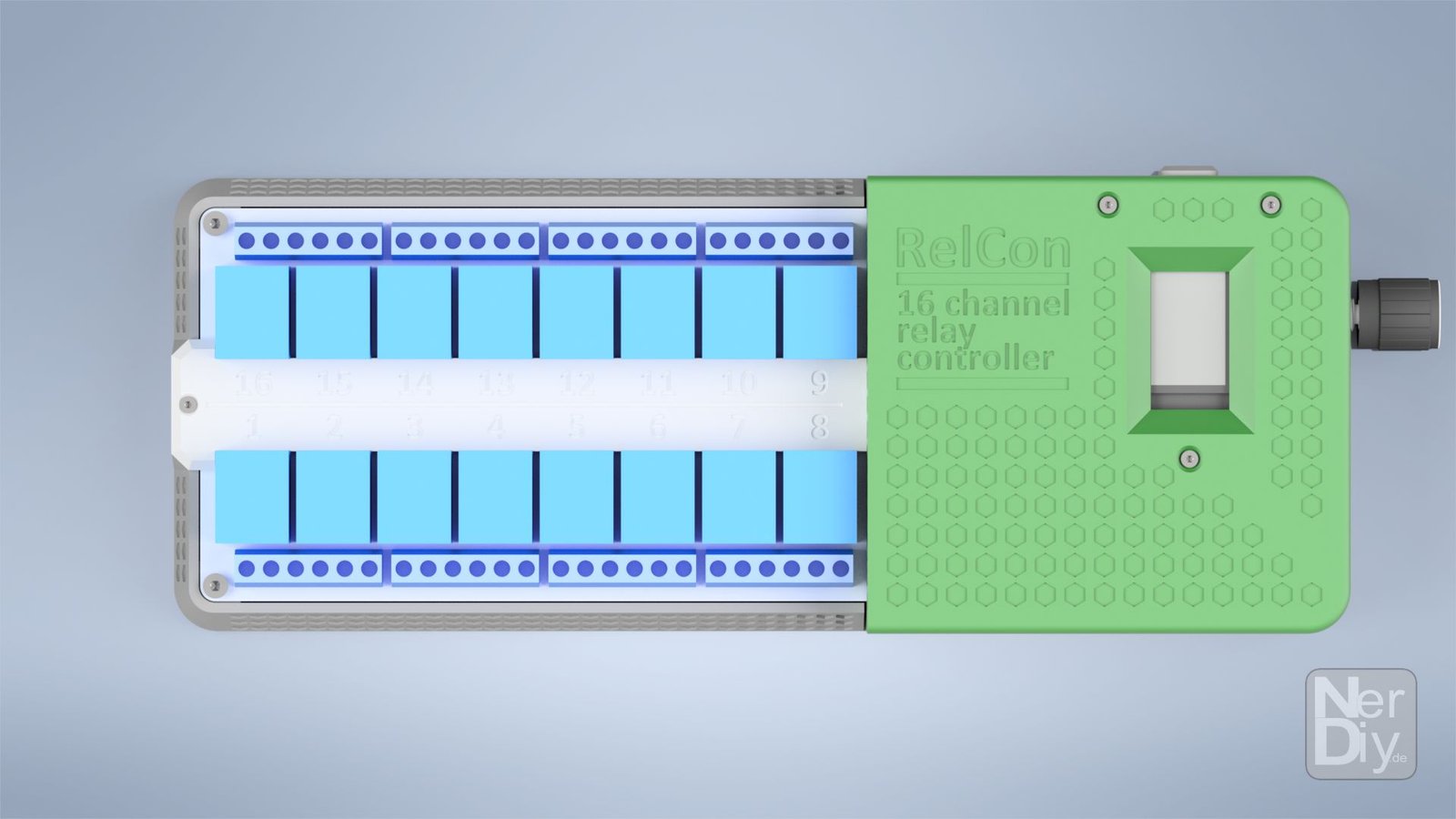

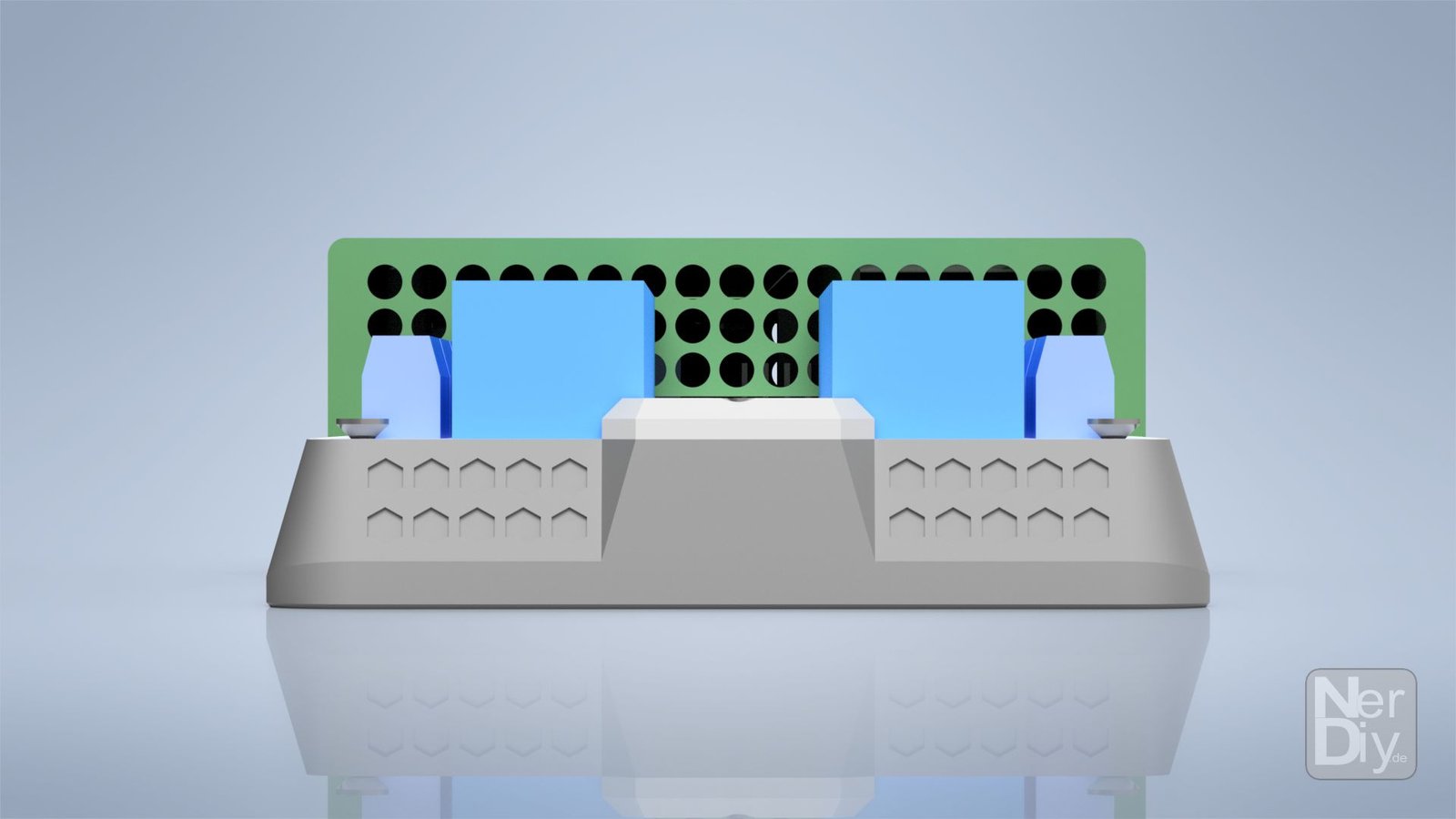

🌟 RelCon 16-kanaals WLAN-relaiskaart met draai-encoder en TFT-display! 🌟 Erlebe die ultimative Kontrolle mit unserer innovativen “RelCon” 16-Kanal WLAN Relaiskarte! Diese einzigartige Relaiskarte bietet nicht nur 16 Schaltkanäle, sondern auch eine Fülle von Funktionen, die sie zur perfekten Wahl für deine automatisierten Projekte machen.

Belangrijkste kenmerken:

WiFi-bediening: Bedien de relaiskaart draadloos via WiFi, waardoor eenvoudige bediening en monitoring op afstand mogelijk is.
Roterende encoderbesturing: Geïntegreerde roterende encoder voor lokale handmatige instellingen en aanpassingen direct ter plaatse.
Compatibiliteit met HomeAssistant: Dankzij ESPHome naadloze integratie met HomeAssistant voor geavanceerde bediening en automatisering.
TFT-display: Het geïntegreerde TFT-display toont in één oogopslag de actuele schakelstatus van alle relais.
USB-C-voeding: Eenvoudige en universele voeding via een USB-C-poort.
ESP32 met ESPHome-firmware: De relaiskaart “RelCon” maakt gebruik van een krachtige ESP32-chip en is uitgerust met de betrouwbare ESPHome-firmware.

Toepassingsvoorbeelden:
🏡 Slimme huisautomatisering: Integreer de relaiskaart "RelCon" in uw smart home-systeem voor uitgebreide automatisering.
🔧 Industriële besturingen: Gebruik de 16-kanaalsfunctionaliteit voor industriële besturingstoepassingen.
📶 Op afstand bestuurbare circuits: Schakel apparaten en systemen op afstand met Wi-Fi-functionaliteit.

Eenvoudige configuratie:

  1. Voeding aansluiten: Sluit de RelCon-kaart eenvoudig aan via de USB-C-poort.
  2. Wifi instellen: Configureer de WiFi-verbinding voor draadloze bediening.
  3. HomeAssistant integreren: Eenvoudige bediening op afstand door de kaart te integreren in uw HomeAssistant-systeem.
  4. Gebruik roterende encoder: Pas de instellingen lokaal op het apparaat aan met behulp van de geïntegreerde draaiknop.

Hoe werkt het?

  1. Koop het STL-bestand: Na aankoop kunt u de bestanden rechtstreeks vanuit onze onlineshop downloaden.
  2. Druk je behuizing af: Gebruik een 3D-printer om de behuizing te maken. Je kunt het materiaal en de kleur naar eigen smaak kiezen.
  3. Montage: Volg de instructies om de behuizing in elkaar te zetten.

Let op: Er worden geen fysieke onderdelen verzonden. Je ontvangt de bestanden in STL-formaat en moet ze uitprinten op een 3D-printer om het project te kunnen bouwen.

Deze aanbieding bevat de STL-bestanden die je nodig hebt om de 3D printbare onderdelen voor de RelCon Project nodig.

  • Meer informatie over de montage en andere benodigde onderdelen vind je binnenkort in het artikel over montage. Zodra het is gepubliceerd, wordt het hier gelinkt.
  • Neem de onderstaande veiligheidsinstructies in acht tijdens de montage en het gebruik: Klik hier
  • Om het geheel op te bouwen RelCon Voor het project zijn aanvullende componenten vereist. Een volledige lijst met de benodigde onderdelen vindt u in het montageartikel.

Vereist gereedschap:

Nummer Link
1x Schroevendraaierset  Kopen bij Amazon
1x soldeerbout  Kopen bij Amazon

Benodigd materiaal:

Nummer Link
1x LILYGO ESP32 T-Display Modul  Kopen bij Amazon
1x Rotary encoder  Kopen bij Amazon
1x MCP23017 Port Expander  Kopen bij Amazon
1x 16 Kanal Relais-Modul 5V  Kopen bij Amazon
1x Voltage Step Converter MT3608  Kopen bij Amazon
11x M2x8 verzonken schroef  Kopen bij Amazon
4x M3x10 verzonken schroef  Kopen bij Amazon
11x Inzetstuk met schroefdraad M2  Kopen bij Amazon
6x  M3 schroefdraad inzetstuk  Kopen bij Amazon
1x [amazon link=”B098WVHH5L” title=”USB-C Kabel 5V/3A” link_icon=”amazon” /] Kopen bij Amazon
1x USB-voedingseenheid 5V/3A  Kopen bij Amazon
1x  Geen producten gevonden. Geen producten gevonden.

galerij


Informatie over 3D-printen

  • Type filament: bijv: PLA
  • Laagdikte: 0,2 mm
  • Invulling: 15%
  • Muurlijnen: 2

Voorbeeldconfiguratie ESPHome

Je kunt een voorbeeldconfiguratie voor ESPHome vinden onder de volgende link:


videos

Er zijn nog geen video's beschikbaar.


Afmetingen


Bestandenlijst

  • basisplaat_lid_X.stl
  • basisplaat_X.stl
  • led_cover_X.stl
  • programming_port_cover_X.stl



Beoordelingen

Er zijn nog geen beoordelingen.

Enkel ingelogde klanten die dit product gekocht hebben, kunnen een beoordeling schrijven.
