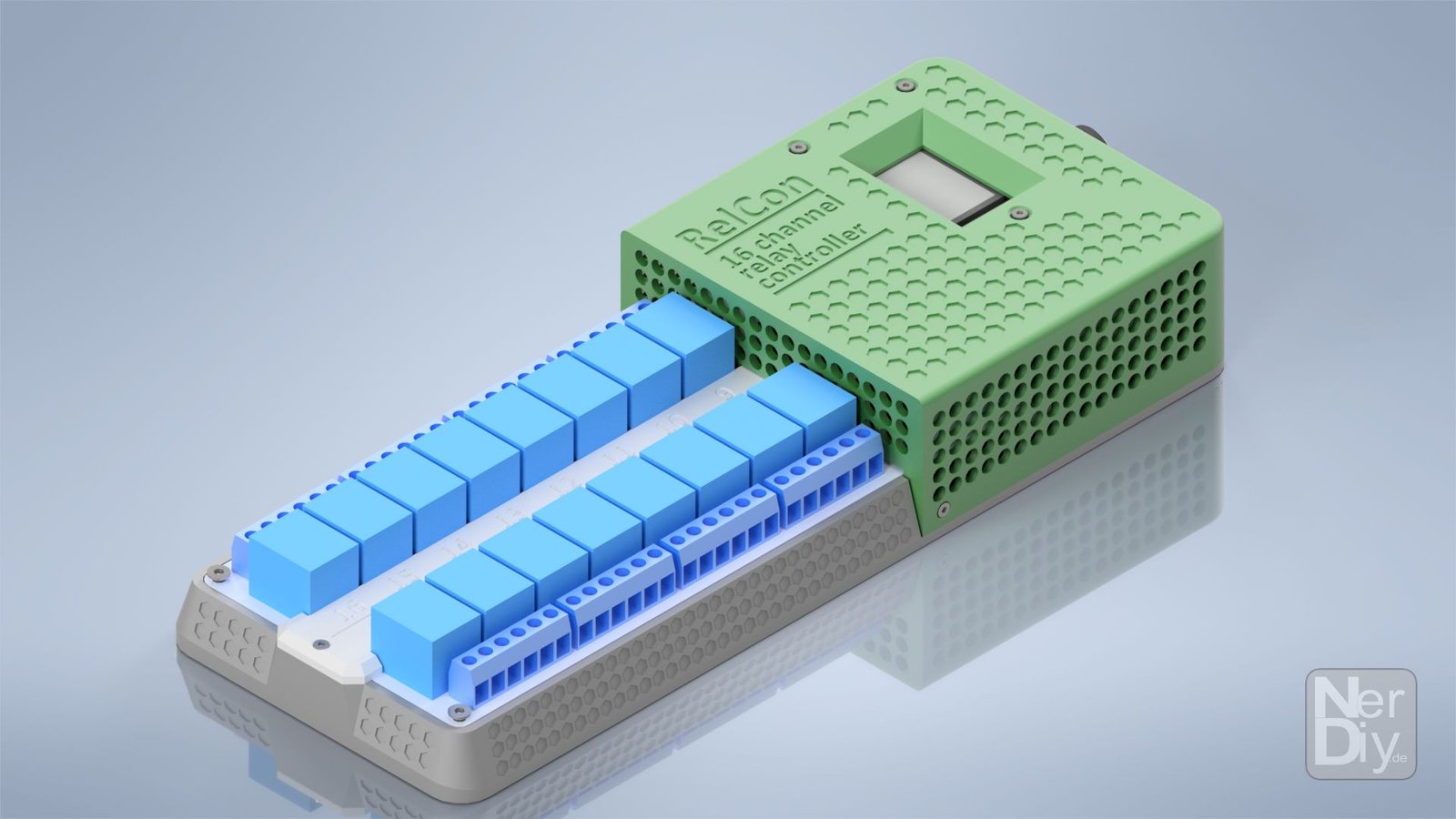

RelCon Gehäuse – ESPHome basierende WLAN fähige Relaiskarte – STL Dateien

6,69

Kategorien: ,

Beschreibung

🌟 RelCon 16-Kanal WLAN Relaiskarte mit Drehencoder und TFT Display! 🌟 Erlebe die ultimative Kontrolle mit unserer innovativen “RelCon” 16-Kanal WLAN Relaiskarte! Diese einzigartige Relaiskarte bietet nicht nur 16 Schaltkanäle, sondern auch eine Fülle von Funktionen, die sie zur perfekten Wahl für deine automatisierten Projekte machen.

Key Features:

WLAN-Steuerung: Bediene die Relaiskarte kabellos über WLAN, ermöglicht einfache Steuerung und Überwachung aus der Ferne.
Drehencoder-Steuerung: Integrierter Drehencoder für lokale manuelle Einstellungen und Anpassungen direkt vor Ort.
HomeAssistant-Kompatibilität: Dank ESPHome nahtlose Integration mit HomeAssistant für eine erweiterte Steuerung und Automatisierung.
TFT Display: Das integrierte TFT Display zeigt den aktuellen Schaltzustand aller Relais auf einen Blick an.
USB-C Stromversorgung: Einfache und universelle Stromversorgung über einen USB-C Anschluss.
ESP32 mit ESPHome Firmware: Die “RelCon” Relaiskarte verwendet einen leistungsstarken ESP32-Chip und ist mit der zuverlässigen ESPHome Firmware ausgestattet.

Anwendungsbeispiele:
🏡 Smart Home Automatisierung: Integriere die “RelCon” Relaiskarte in dein Smart Home System für eine umfassende Automatisierung.
🔧 Industrielle Steuerungen: Nutze die 16-Kanal-Funktionalität für industrielle Steuerungsanwendungen.
📶 Ferngesteuerte Schaltungen: Schalte Geräte und Systeme aus der Ferne mit der WLAN-Funktionalität.

Einfache Konfiguration:

  1. Stromversorgung anschließen: Verbinde die RelCon Karte einfach über den USB-C Anschluss.
  2. WLAN einrichten: Konfiguriere die WLAN-Verbindung für eine drahtlose Steuerung.
  3. HomeAssistant integrieren: Einfache Kontrolle aus der Ferne, indem du die Karte in dein HomeAssistant-System einbindest.
  4. Drehencoder nutzen: Stelle Einstellungen lokal am Gerät mit dem integrierten Drehencoder ein.

Wie funktioniert es?

  1. Kaufe die STL-Datei: Nach dem Kauf kannst du die Dateien direkt von unserem Online-Shop herunterladen.
  2. Drucke dein Gehäuse: Nutze einen 3D-Drucker, um das Gehäuse zu fertigen. Dabei kannst du Material und Farbe ganz nach deinem Geschmack wählen.
  3. Zusammenbau: Folge den Anweisungen, um das Gehäuse zusammenzusetzen.

Achtung: Es werden keine physischen Bauteile verschickt. Ihr erhaltet die Dateien im STL Format und müsst diese auf einem 3D Drucker ausdrucken um das Projekt aufbauen zu können.

Dieses Angebot enthält die STL Dateien die ihr zum Druck der 3D druckbaren Bauteile für das RelCon Projekt benötigt.

  • Weitere Informationen zum Aufbau und weiteren benötigen Bauteilen findet Ihr bald im Aufbauartikel. Sobald dieser erschienen ist wird er hier verlinkt.
  • Beachtet beim Aufbau und der Verwendung die im folgenden verlinkten Sicherheitshinweise: Hier klicken
  • Zum Aufbau des kompletten RelCon Projektes werden weitere Bauteile benötigt. Eine Vollständige Liste der benötigten Teile findet ihr im Aufbauartikel.

Benötigtes Werkzeug:

Anzahl Link
1x Schraubendreher Set  Bei Amazon kaufen
1x Lötkolben  Bei Amazon kaufen

Benötigtes Material:

Anzahl Link
1x LILYGO ESP32 T-Display Modul  Bei Amazon kaufen
1x Rotary encoder  Bei Amazon kaufen
1x MCP23017 Port Expander  Bei Amazon kaufen
1x 16 Kanal Relais-Modul 5V  Bei Amazon kaufen
1x Voltage Step Converter MT3608  Bei Amazon kaufen
11x M2x8 Senkkopfschraube  Bei Amazon kaufen
4x M3x10 Senkkopfschraube  Bei Amazon kaufen
11x M2 Gewindeeinsatz  Bei Amazon kaufen
6x  M3 Gewindeeinsatz  Bei Amazon kaufen
1x [amazon link=”B098WVHH5L” title=”USB-C Kabel 5V/3A” link_icon=”amazon” /] Bei Amazon kaufen
1x USB Netzteil 5V/3A  Bei Amazon kaufen
1x  Dupont Kabel 200mm  Bei Amazon kaufen

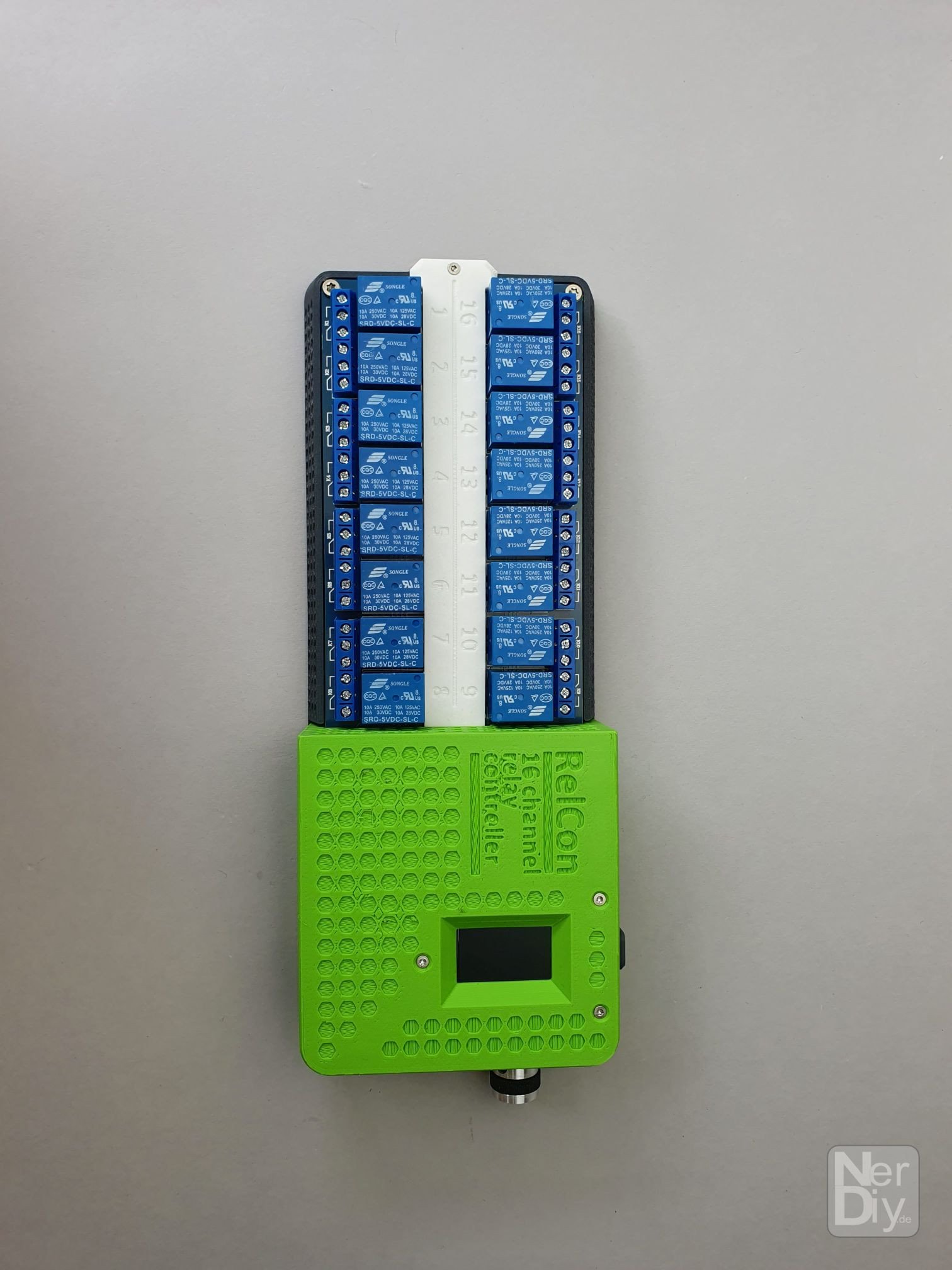

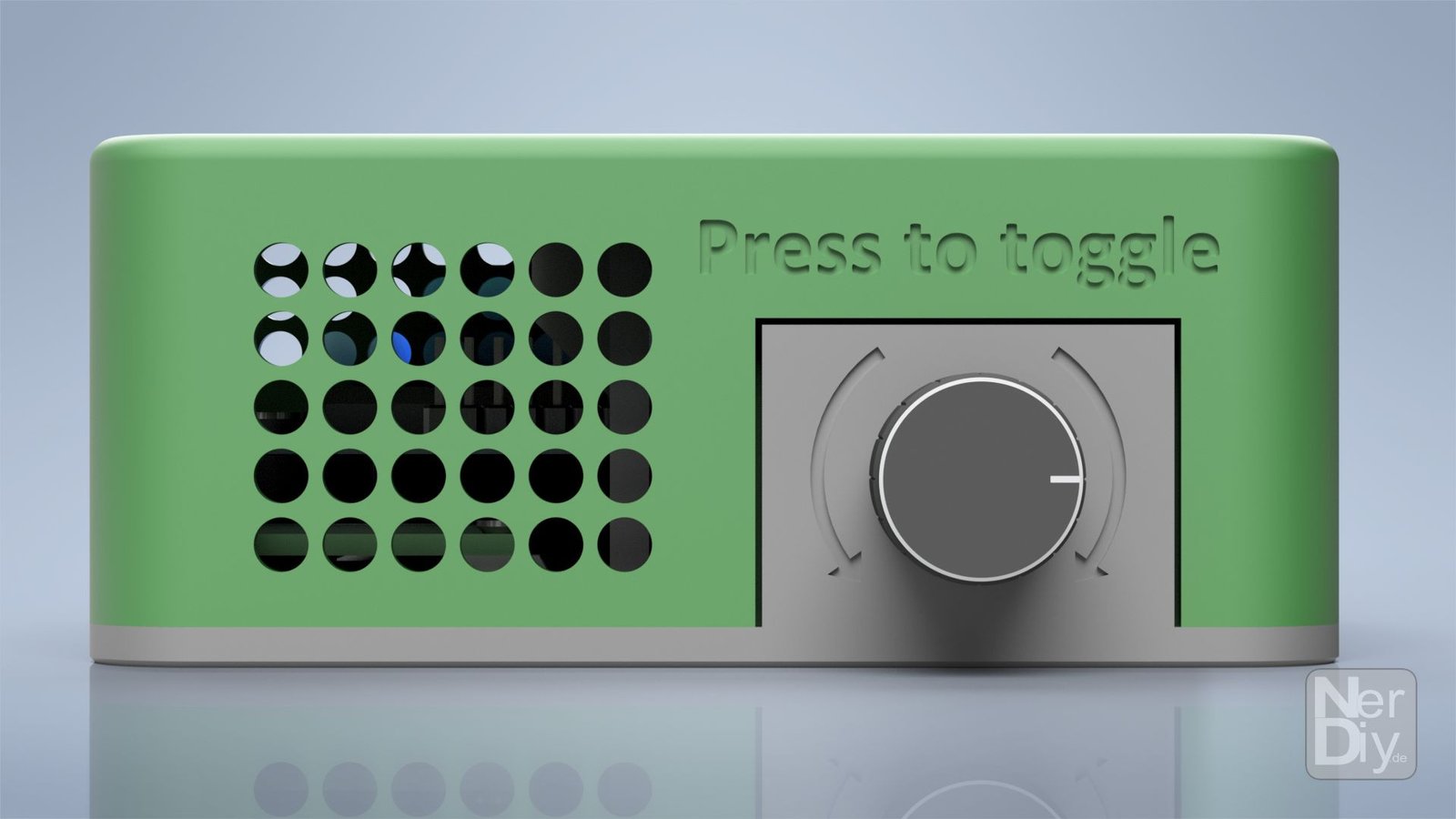

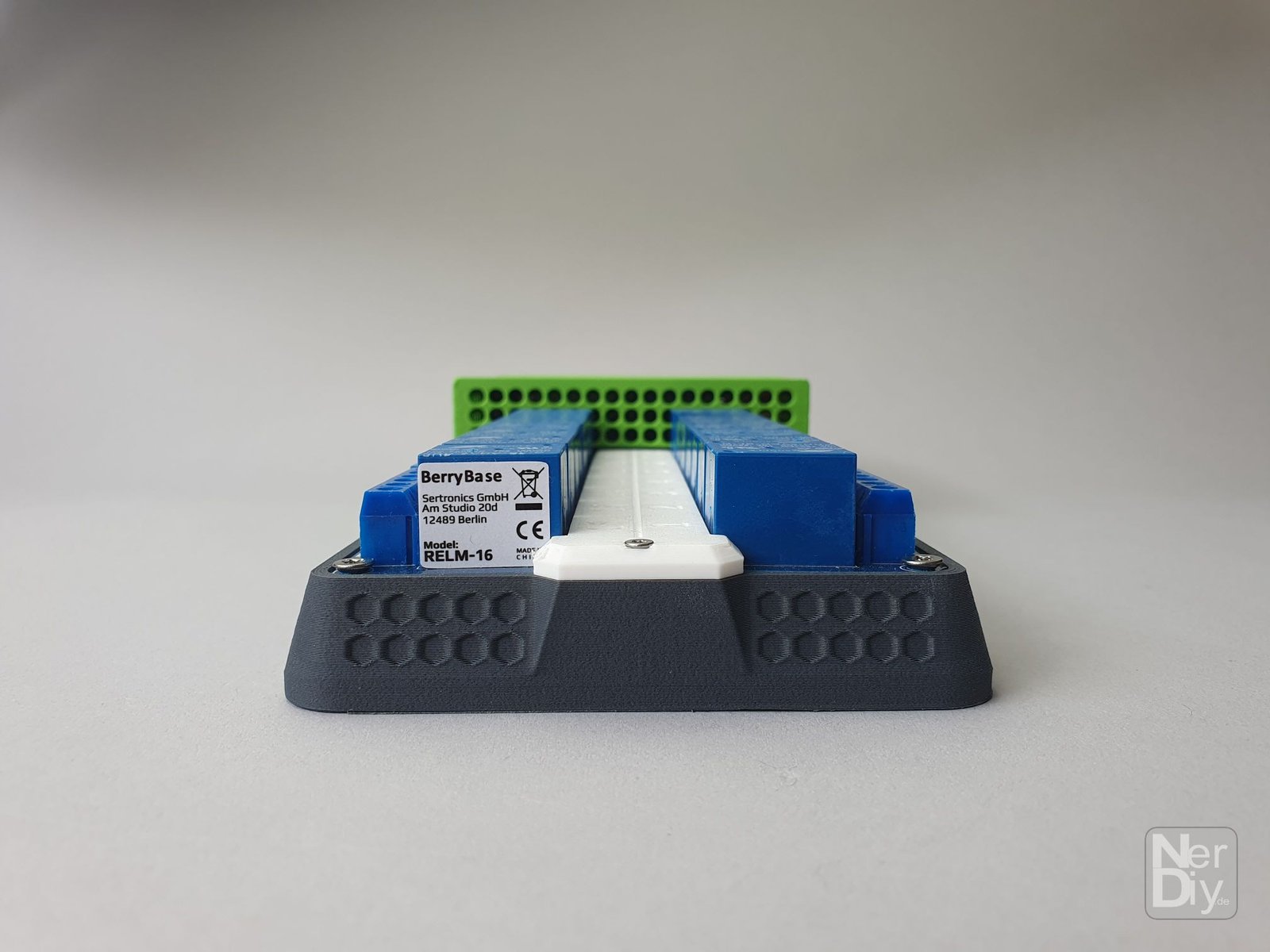

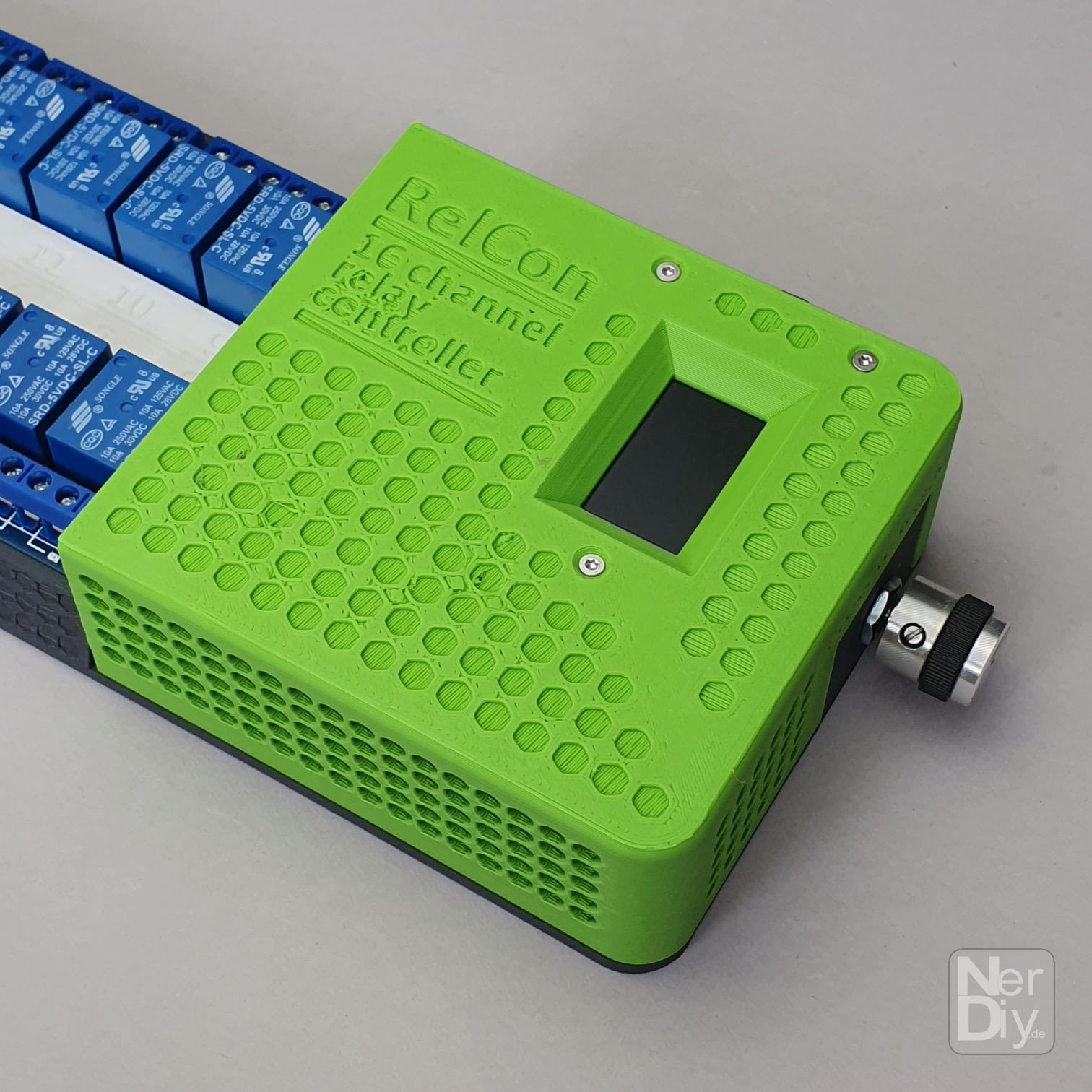

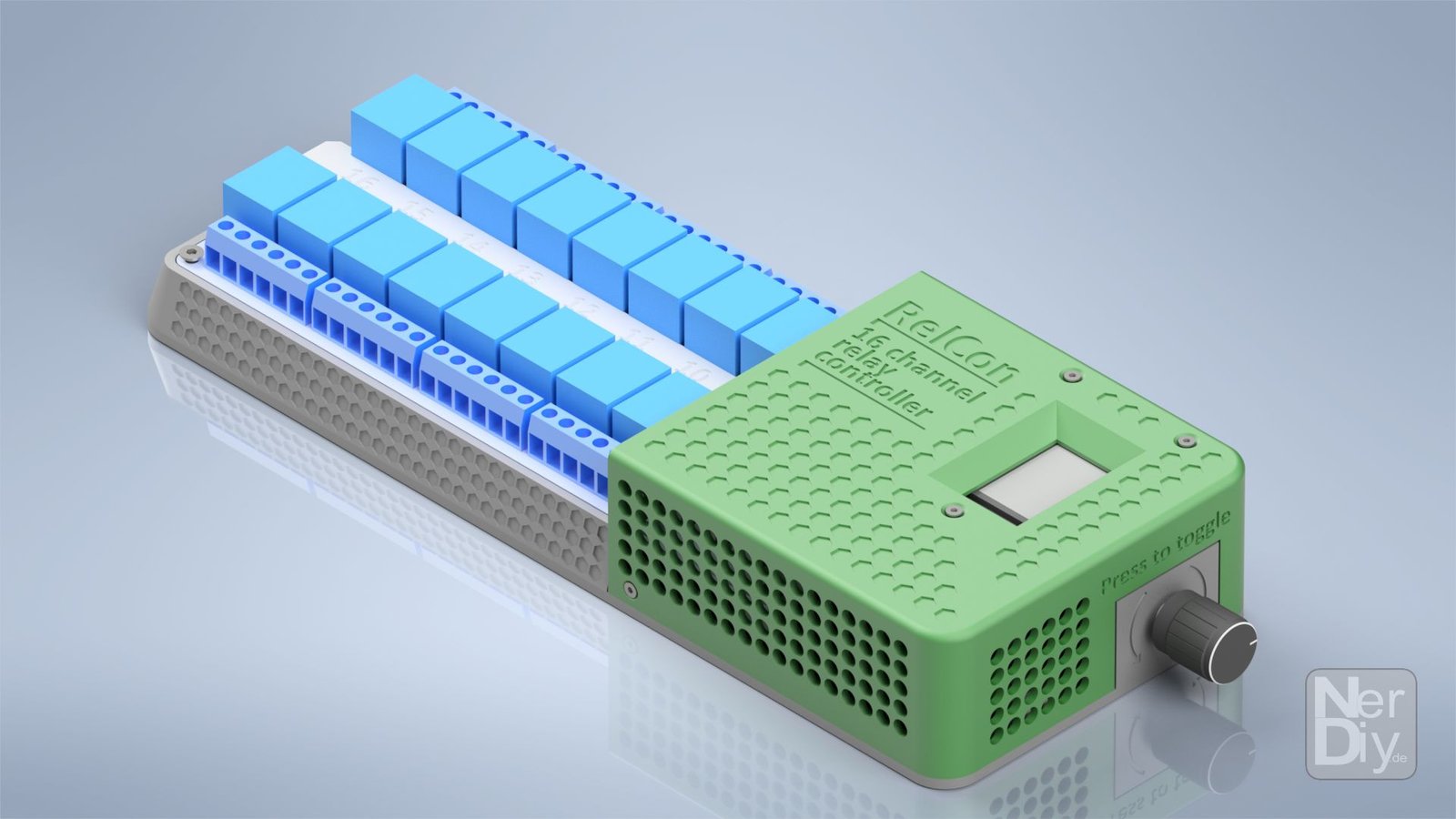

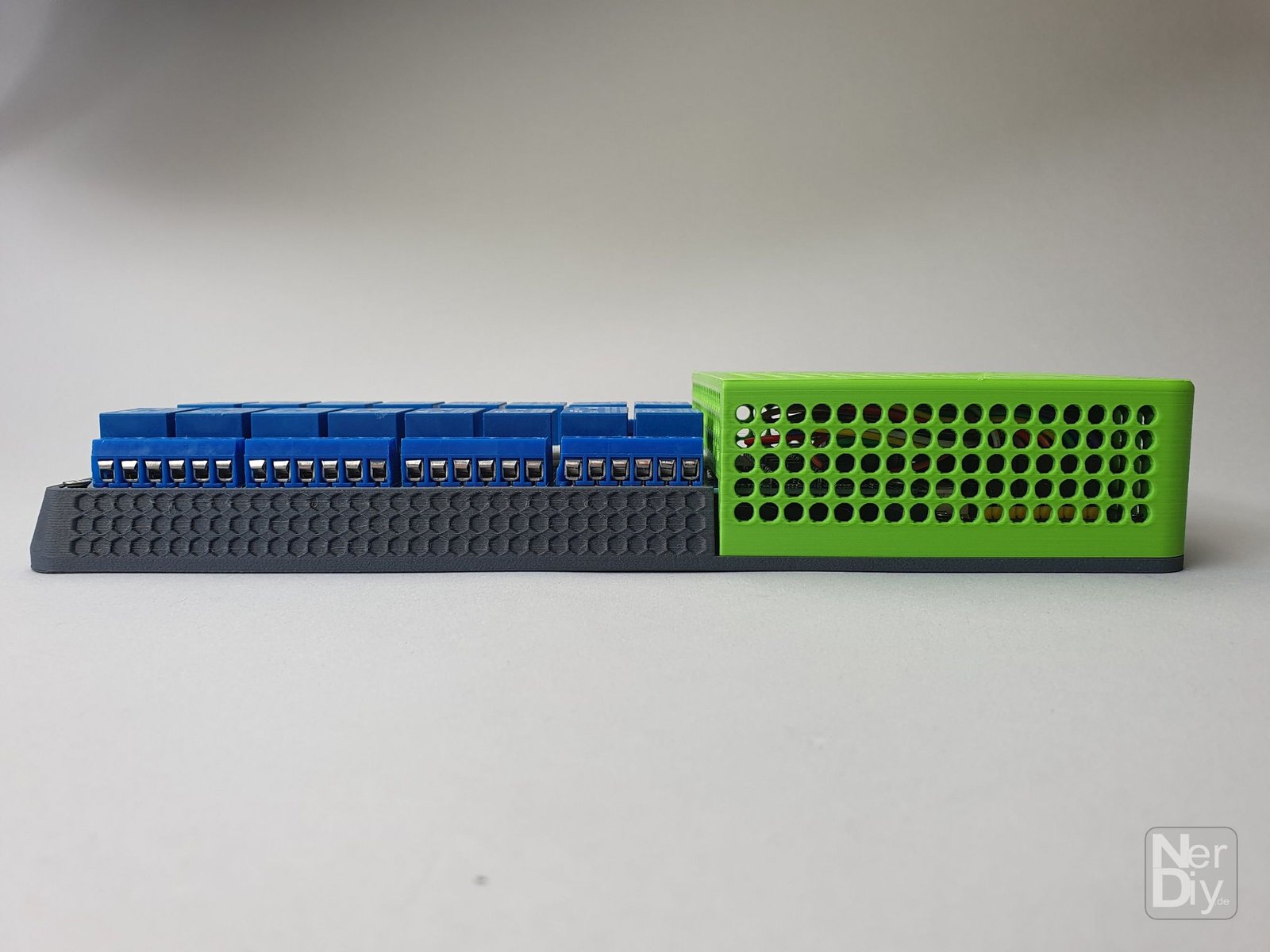

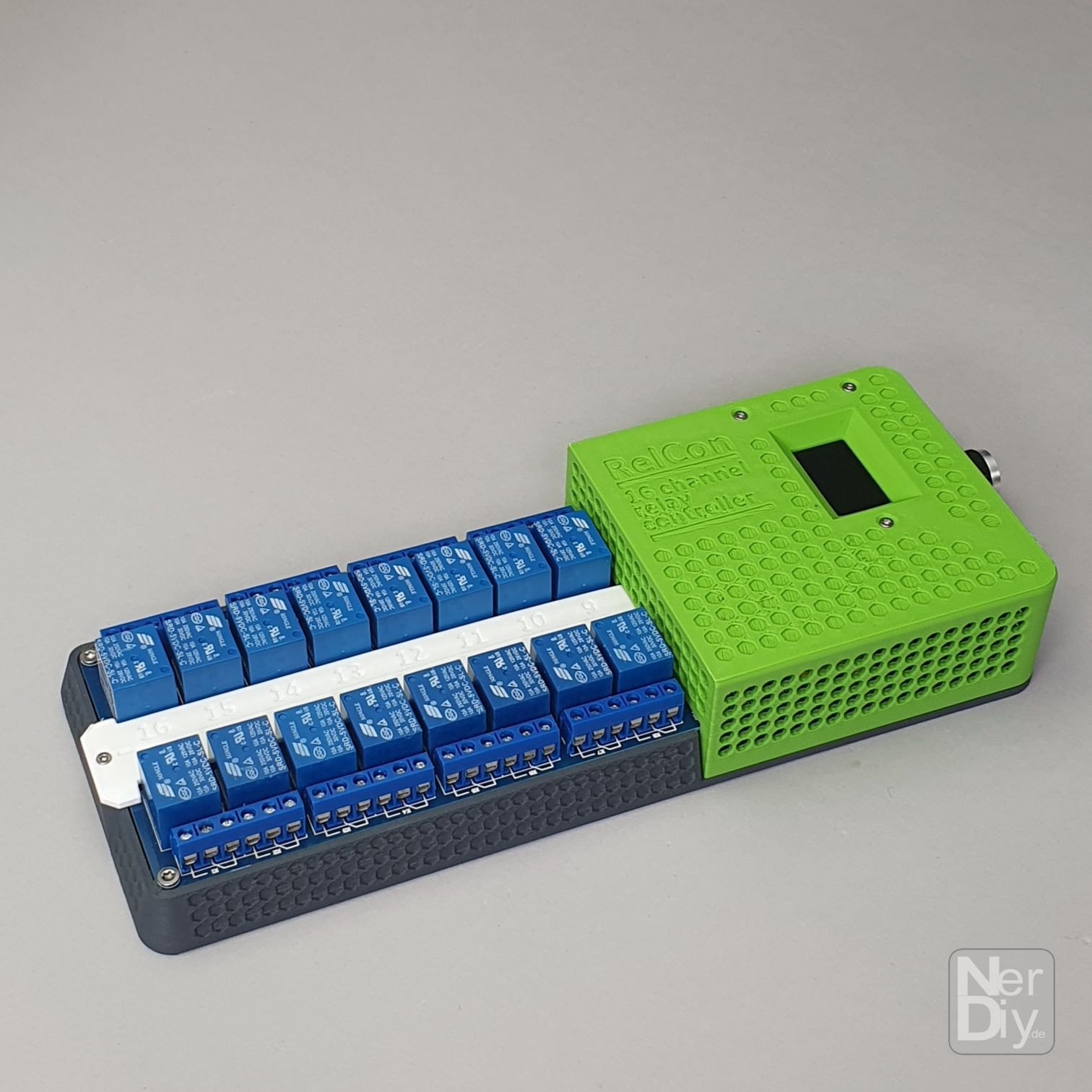

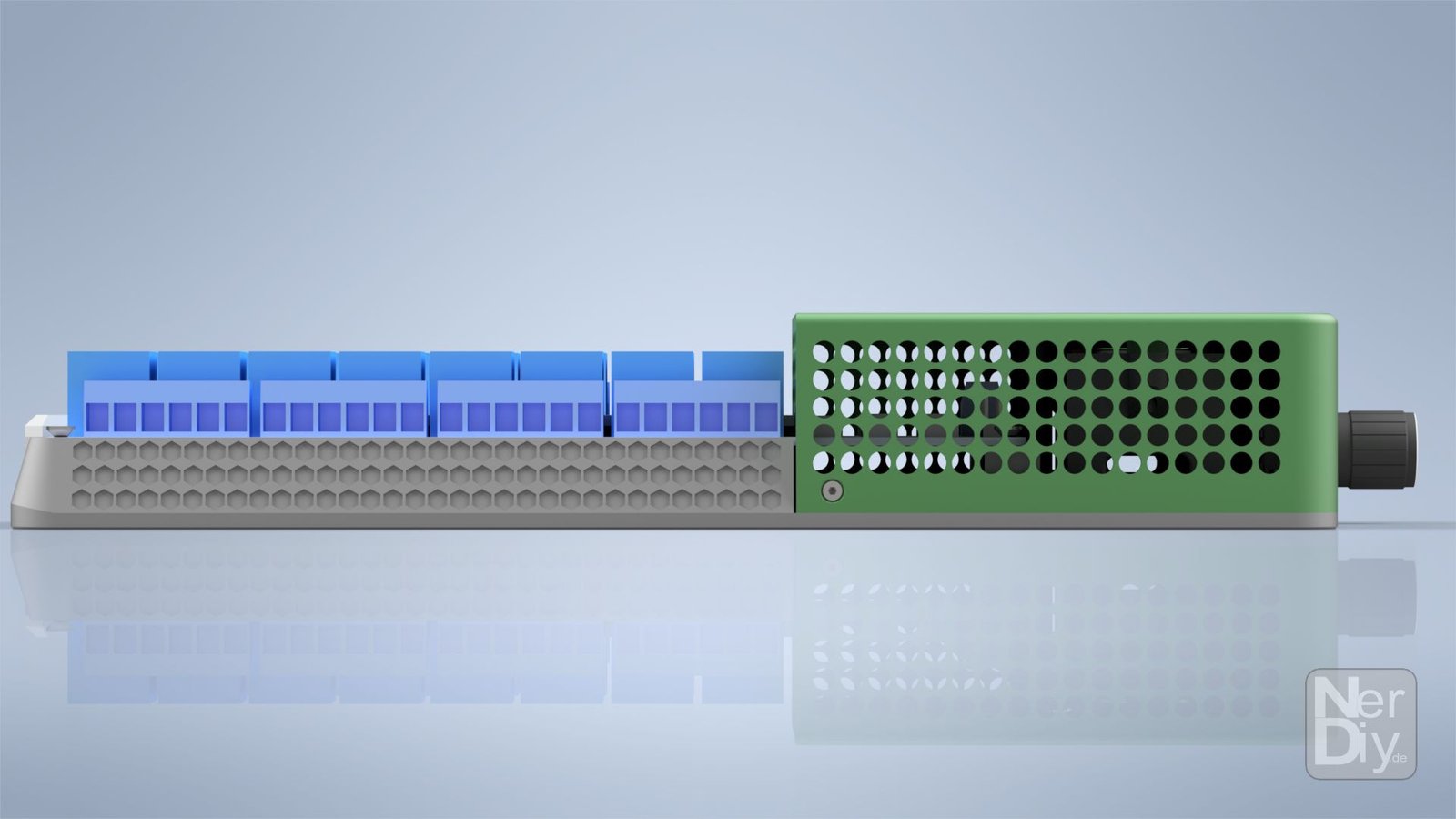

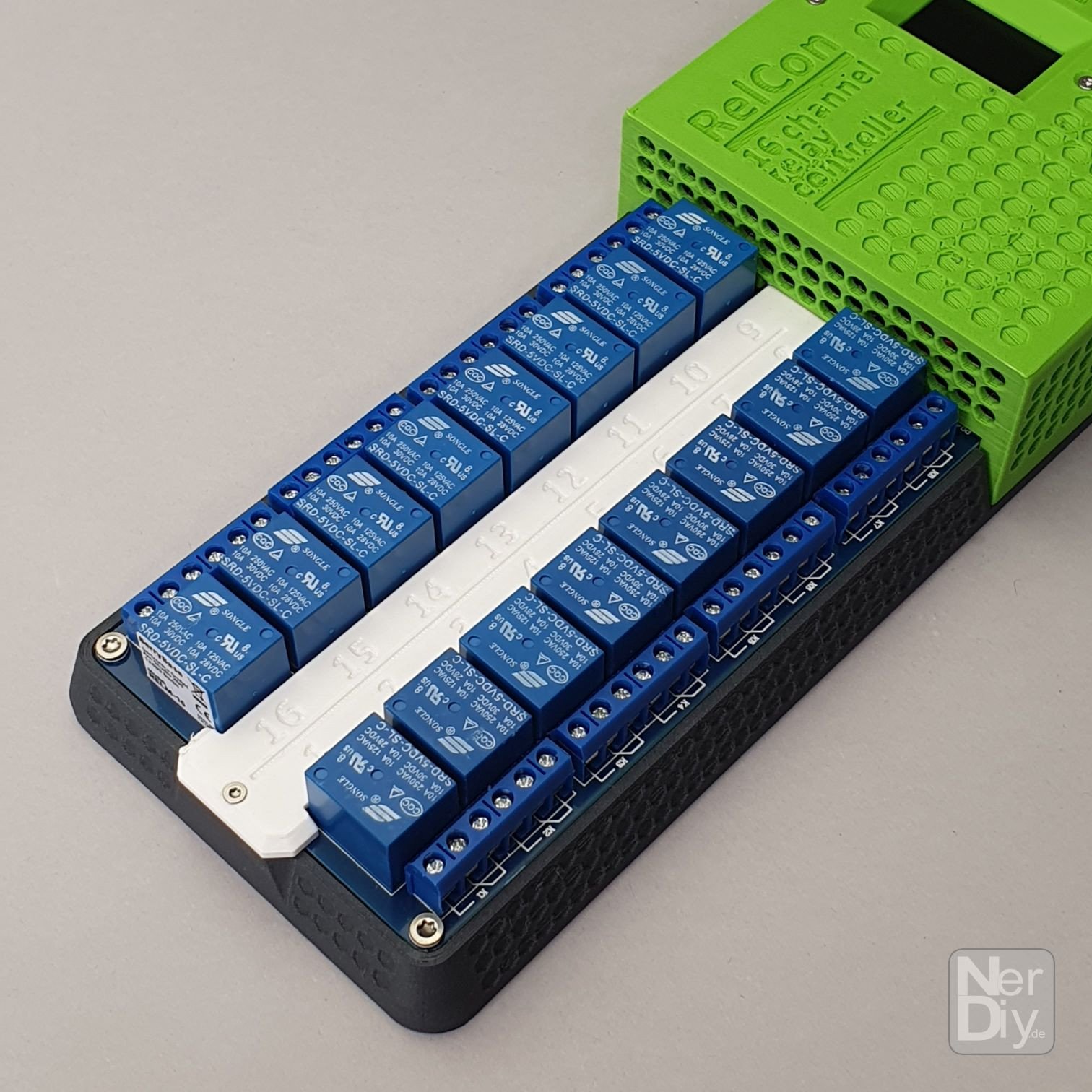

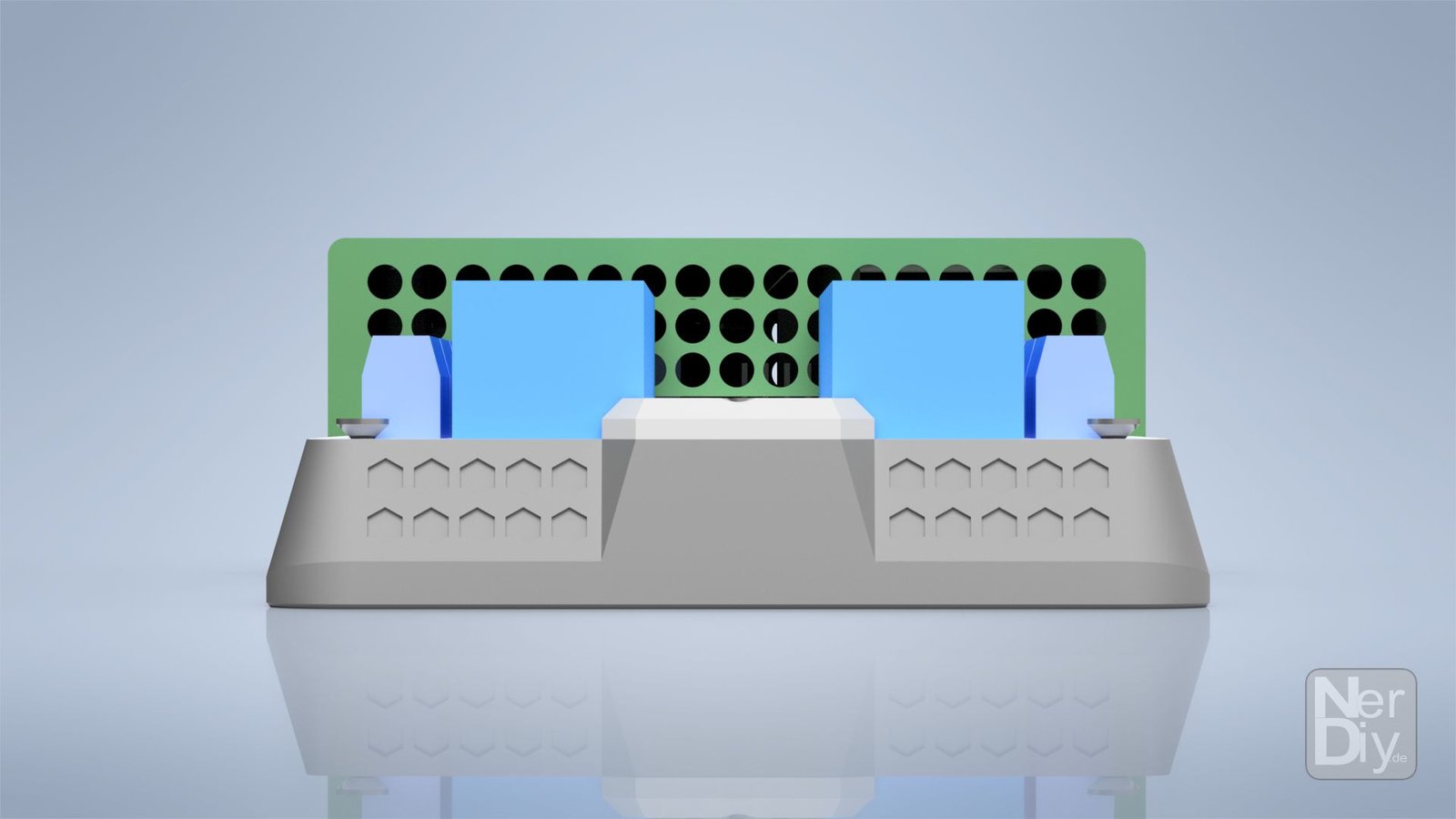

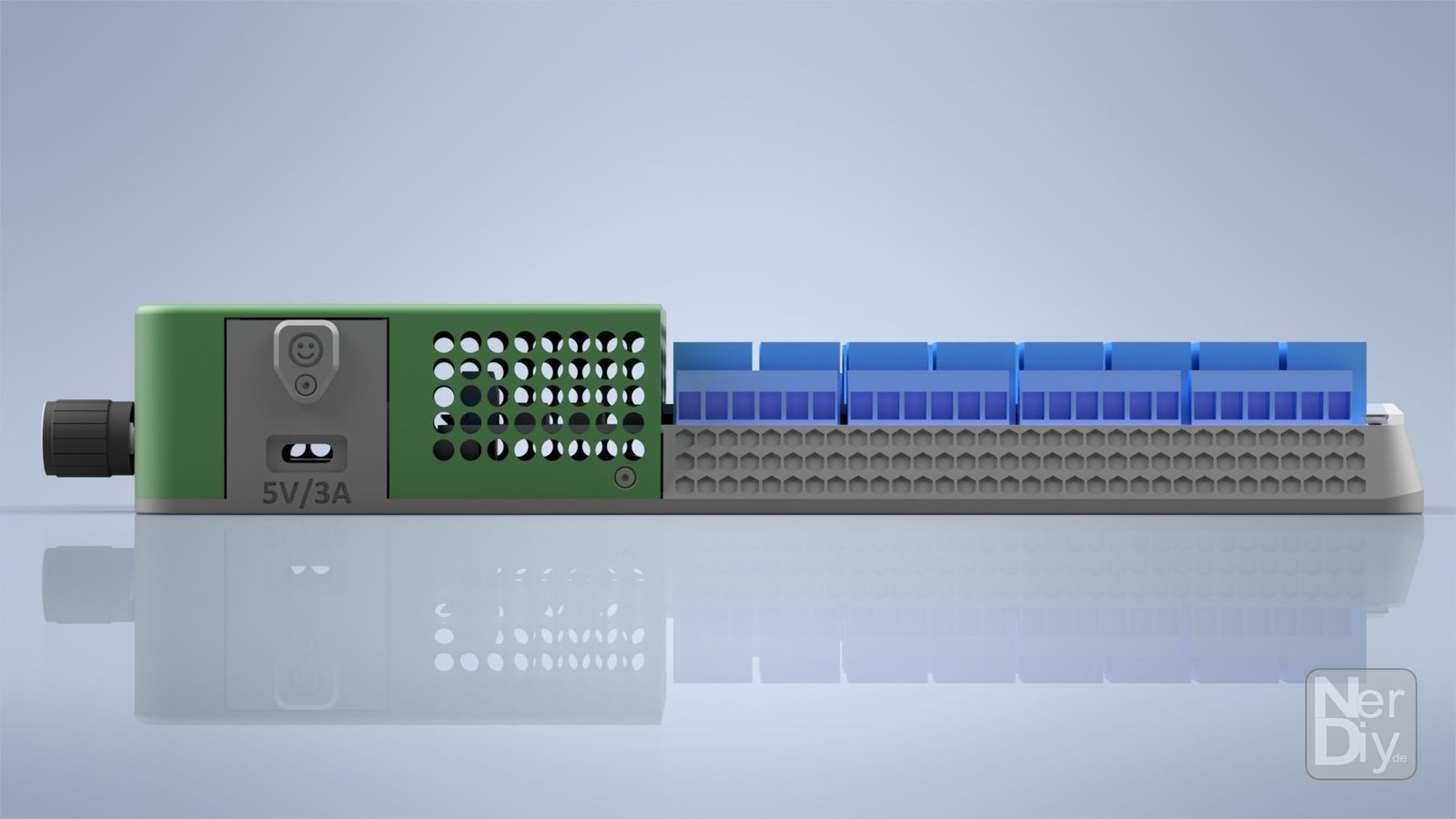

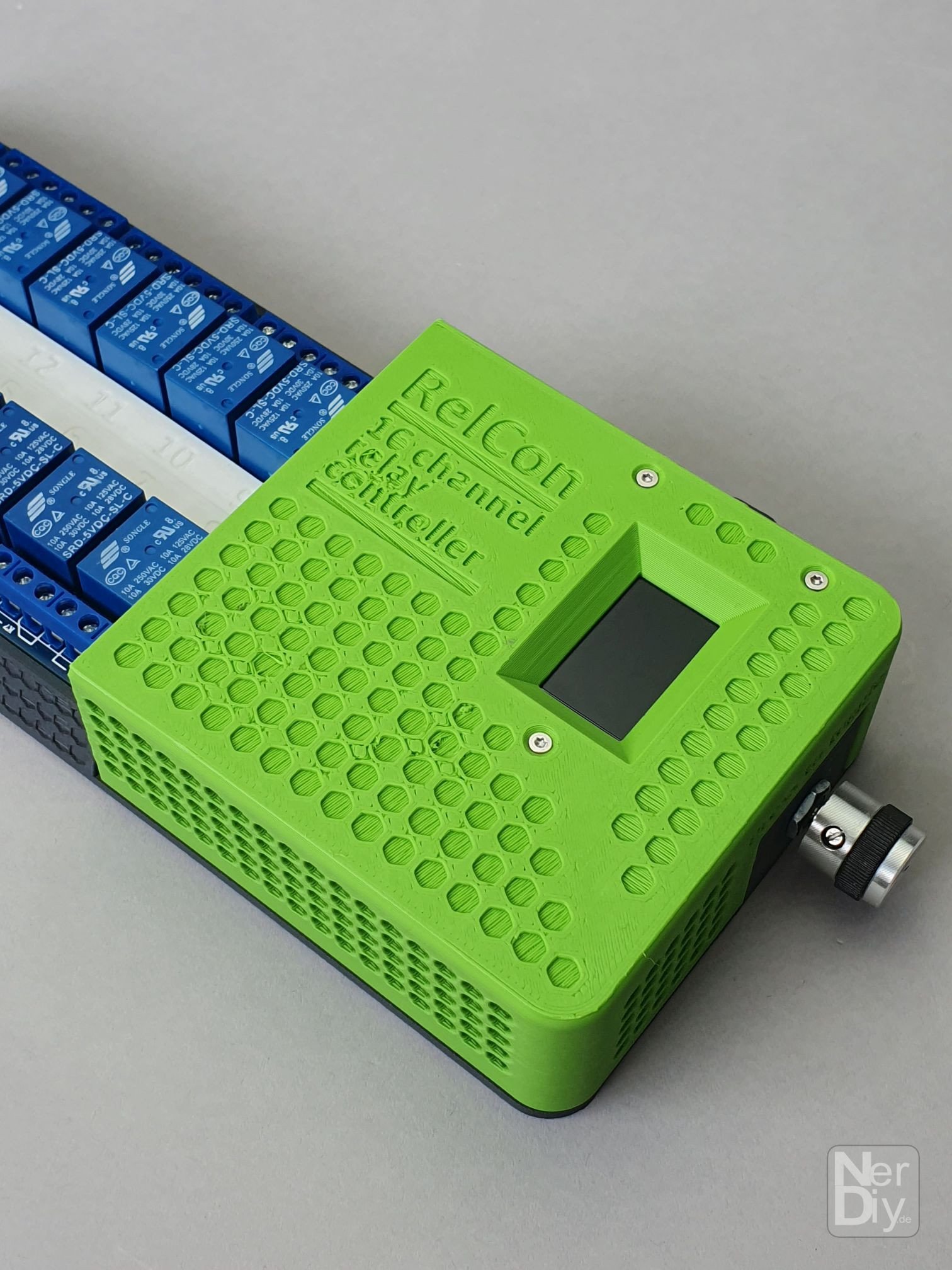

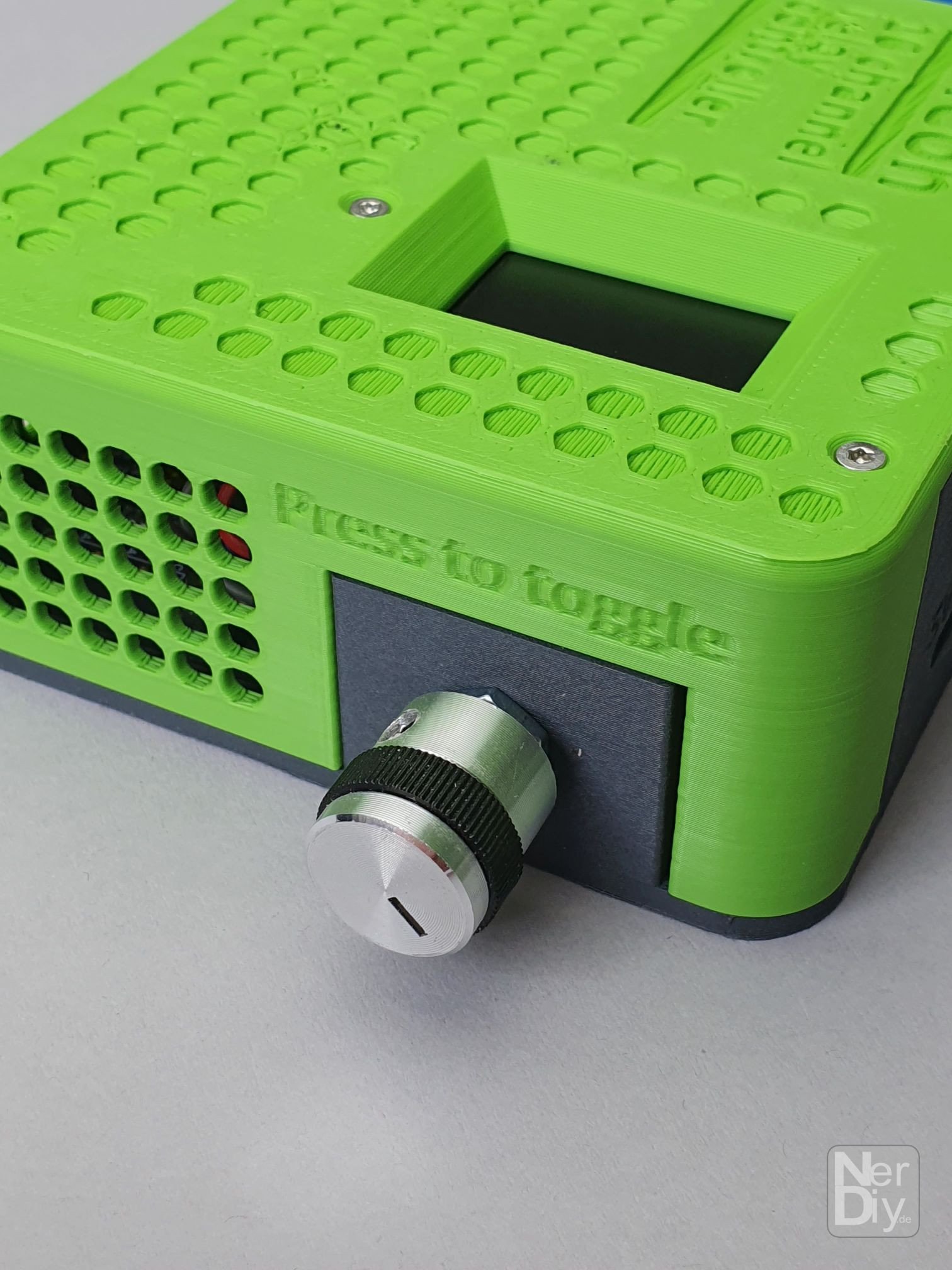

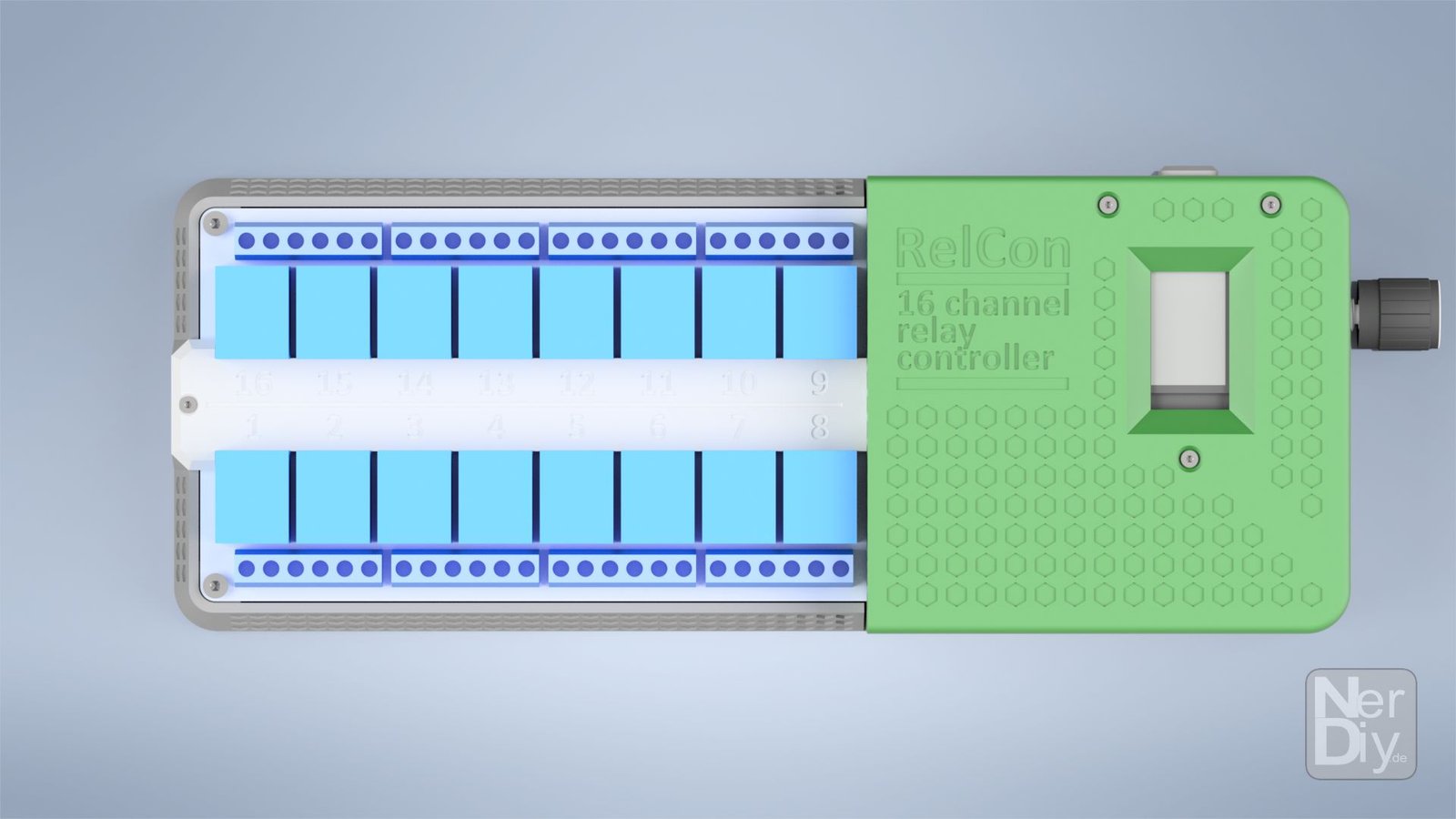

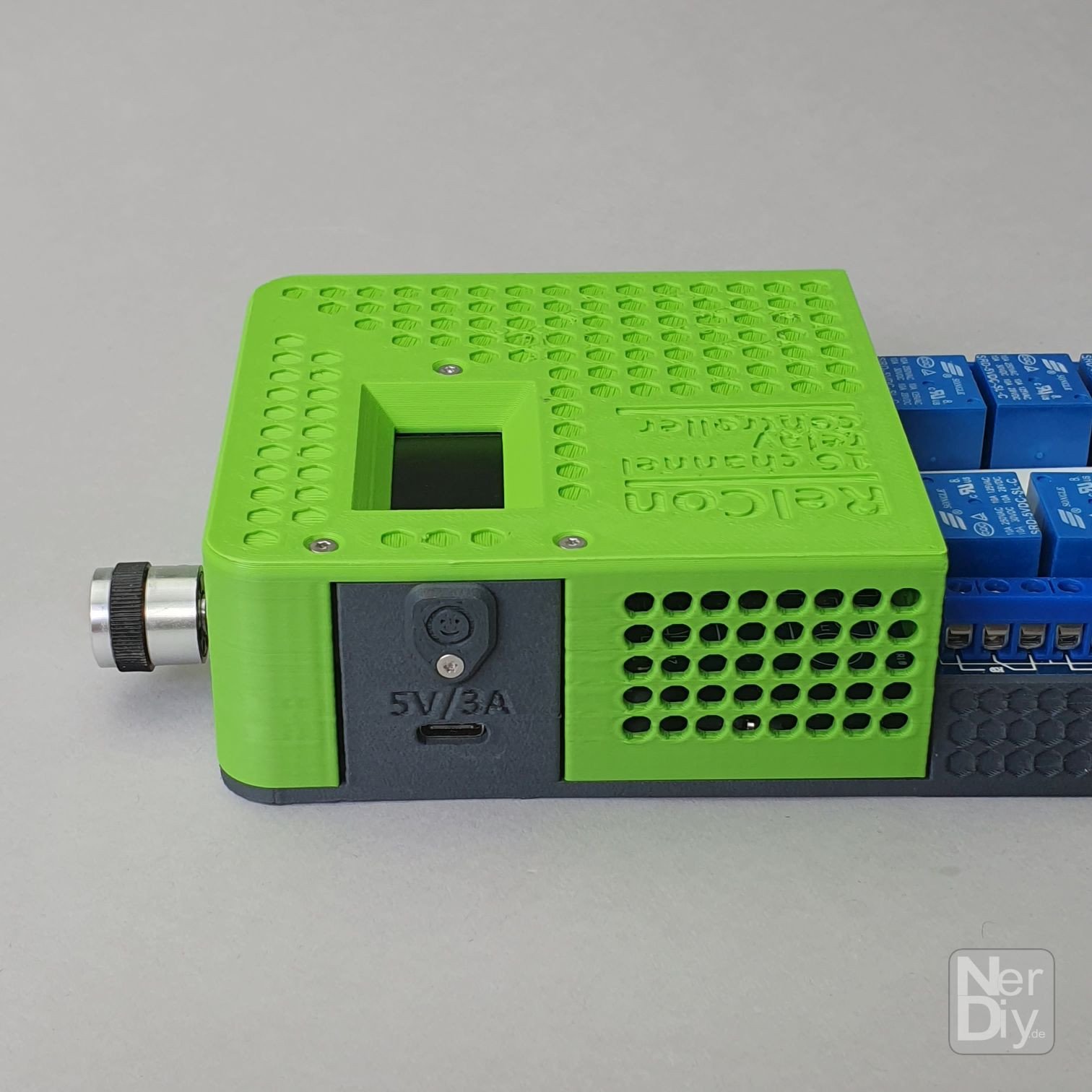

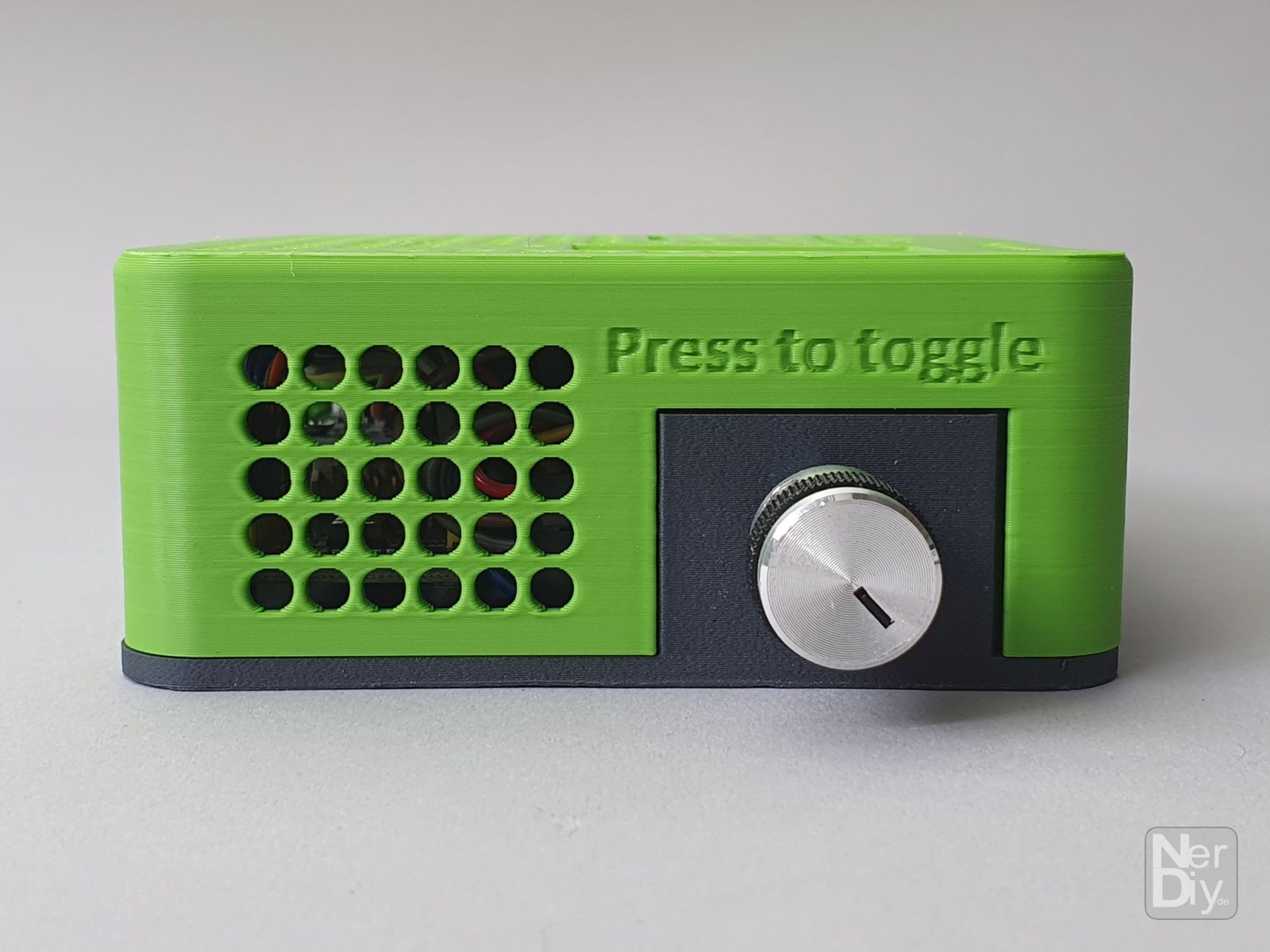

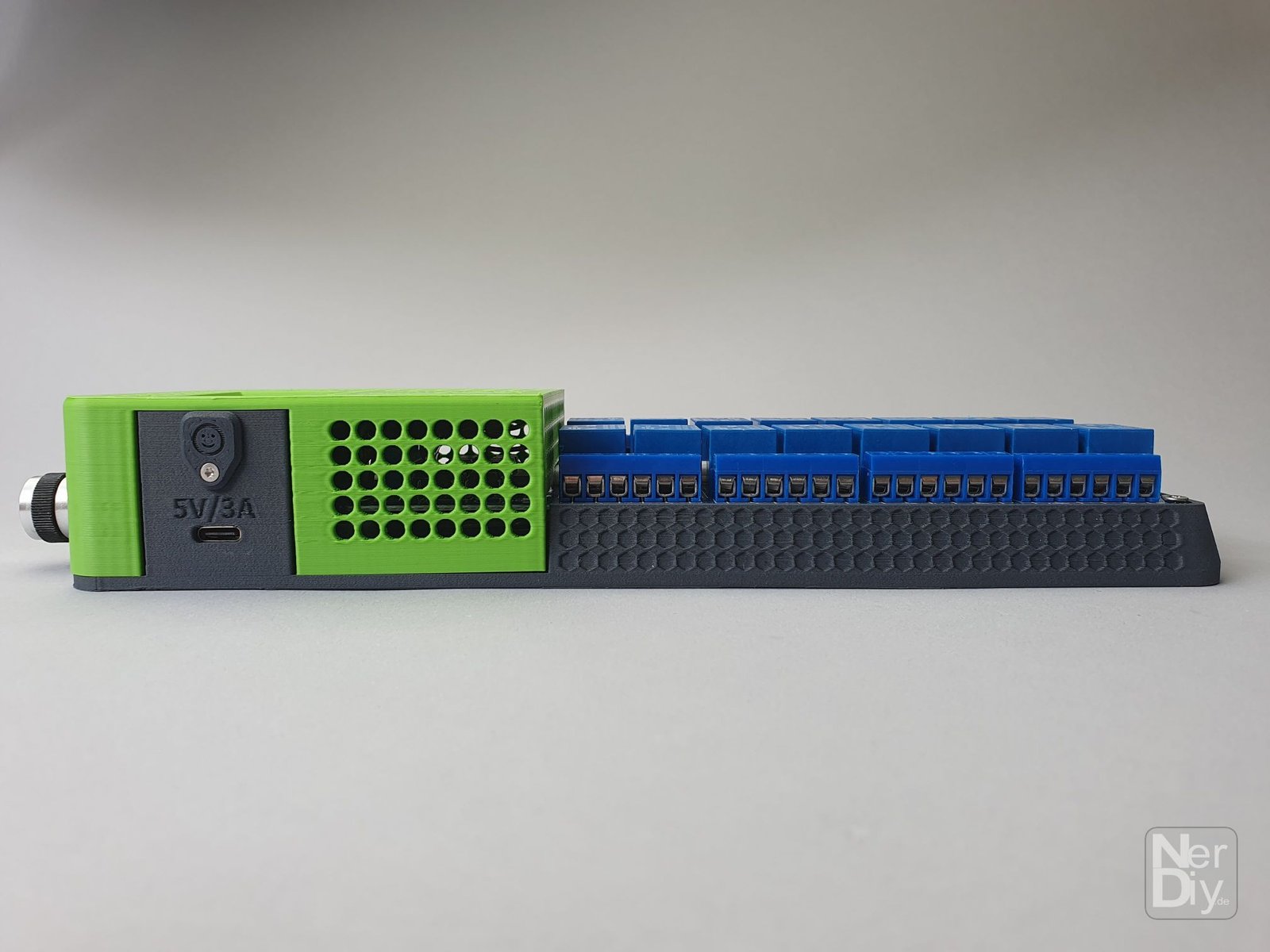

Galerie


3D Druckinformationen

  • Filamenttyp: z.B.: PLA
  • Schichtdicke: 0,2mm
  • Infill: 15%
  • Wandlinen: 2

ESPHome Beispielkonfiguration

Eine Beispielkonfiguration für ESPHome findet ihr unter folgendem Link:

  •

Videos

Noch sind keine Videos verfügbar.


Abmessungen


Dateiliste

  • base_plate_lid_X.stl
  • base_plate_X.stl
  • led_cover_X.stl
  • programming_port_cover_X.stl
