HowTo: Tasmota - Construye una lámpara de hogar inteligente con bombilla retro

como en eso Proyecto de altavoz retro Es un pequeño hobby mío darle un nuevo uso a las cosas viejas. Si se puede mejorar la tecnología antigua y hacerla más eficiente desde el punto de vista energético, por ejemplo, sería una gran guinda del pastel.

Eso es lo que pasó recientemente cuando me topé con una caja de bombillas viejas. Ya no quería usarlo porque ahora sigo esta nueva tendencia de usar el calentador para calentarme.

Pero también pensé que era una pena tirar las lámparas viejas. Así que decidí darles a las viejas bombillas “tontas” una vida interior nueva e inteligente. Con él deberías poder construir al menos una lámpara decorativa atractiva.
He descrito cómo funciona esto y qué debe tener en cuenta al replicarlo en el siguiente artículo.


Instrucciones de seguridad

Sé que las siguientes notas siempre son un poco molestas y parecen innecesarias. Desafortunadamente, muchas personas que sabían "mejor" han perdido ojos, dedos u otras cosas debido a un descuido o se lesionaron. La pérdida de datos es casi insignificante en comparación, pero incluso estos pueden ser realmente molestos. Por lo tanto, tómese cinco minutos para leer las instrucciones de seguridad. Porque incluso el proyecto más genial no vale la pena lesionarse u otros problemas.
https://www.nerdiy.de/sicherheitshinweise/

Enlaces afiliados / enlaces publicitarios

Los enlaces a las tiendas en línea enumerados aquí son los llamados enlaces de afiliados. Si hace clic en dicho enlace de afiliado y realiza una compra a través de este enlace, Nerdiy.de recibirá una comisión de la tienda en línea o el proveedor correspondiente. El precio no cambia para usted. Si realiza sus compras a través de estos enlaces, ayuda a Nerdiy.de a poder ofrecer otros proyectos útiles en el futuro. 🙂


Requisitos

Artículos útiles:
Antes de comenzar con este artículo, debería haber tratado los conceptos básicos de la soldadura. Puedes encontrar información al respecto en el siguiente artículo.
Electrónica - Mi amigo el soldador

Material requerido:

En la siguiente lista encontrará todas las piezas que necesita para implementar este artículo.

Herramienta requerida:

En la siguiente lista encontrarás todas las herramientas que necesitas para implementar este artículo.


Ensamble las piezas requeridas

Para ensamblar su lámpara doméstica inteligente con bombilla retro, necesitará las piezas que se muestran o las que se enumeran en Requisitos. En lo que respecta a la placa adaptadora ESP8266, no necesariamente tiene que ser una Wemos D1-Mini. Sin embargo, esta es una de las placas adaptadoras más pequeñas del mercado y precisamente por eso no hay alternativa, al menos en la versión de 40W: las placas adaptadoras más grandes simplemente no encajan tan bien en la base de la lámpara.

Vista de las piezas requeridas.
La bombilla ya debería tener el “corazón”. Cómo hacer esto está en el artículo. Bombillas “centrales” explicado.
Posteriormente, la base de la lámpara sostiene la bombilla en posición vertical y también oculta la placa adaptadora ESP8266.
Los seis LED WS2812B garantizan la iluminación de la lámpara. Su color y brillo se pueden ajustar posteriormente a través de una interfaz web.

Imprime en 3D las piezas que necesitas

Descargue todos los archivos STL necesarios: Tasmota: construye una lámpara para el hogar inteligente con bombilla retro

Base para bombilla de 40W:

Puede girar la vista 3D del archivo STL manteniendo pulsado el botón del ratón. Puedes acercar y alejar el zoom con la rueda del ratón.

Base para bombilla de 100W:

Puede girar la vista 3D del archivo STL manteniendo pulsado el botón del ratón. Puedes acercar y alejar el zoom con la rueda del ratón.

Base de tornillo de 100 W:

Puede girar la vista 3D del archivo STL manteniendo pulsado el botón del ratón. Puedes acercar y alejar el zoom con la rueda del ratón.


diagrama de circuito

Aquí encontrará los diagramas de circuitos que muestran cómo se construye básicamente la lámpara.

Diagrama de cableado normal.
La opinión de Fritzing.

Adjuntar LED

El primer paso para crear tu propia lámpara de hogar inteligente con bombilla retro es colocar las tiras de LED. Estos ya deberían estar cortados en pares de dos.

Luego pegue la primera tira de LED como se muestra en el lado donde está el orificio en el eje de la base de la lámpara. El cable que conecta su placa adaptadora ESP8266 a los LED se realizará aquí más adelante. Es importante en este punto que prestes atención a la “dirección de marcha” de los LED. En este punto, la flecha negra de la tira de LED debe apuntar hacia arriba, en dirección contraria al agujero.
Luego se pega la siguiente tira de LED. Aquí se cambia nuevamente la “dirección de marcha”: la flecha negra apunta hacia abajo.
La última tira de LED se pega en el único espacio libre que queda. Se vuelve a cambiar la “dirección de marcha”. Esta vez las flechas negras de la tira de LED apuntan hacia arriba.

Soldar los primeros LED

Dado que los LED también pueden recibir energía y datos (color, brillo, etc.), por supuesto deben conectarse a la placa adaptadora ESP8266.

Para ello necesita un cable de 3 hilos de aproximadamente 20 cm de largo.
Aísla los cables individuales aproximadamente 3-5 mm...
...y hojalata los extremos de los cables liberados. Puede encontrar consejos sobre cómo utilizar el soldador en el artículo. Electrónica - Mi amigo el soldador.
Luego puedes insertar el cable en el eje de la base de la lámpara...
...y soldarlo a los contactos de la primera tira de LED. Asegúrese de que la “dirección de marcha” de las tiras de LED sea correcta. Las flechas negras deben apuntar en dirección contraria al cable de conexión de la primera tira de LED.

Conecte los LED a la placa adaptadora ESP8266

Antes de soldar los otros LED, primero se conecta la placa adaptadora ESP8266 a la línea de suministro de los LED, para que se puedan utilizar las líneas sobrantes resultantes.

Antes de comenzar a instalar la placa adaptadora ESP8266, también te recomiendo que retires el LED integrado de la placa adaptadora si es necesario. Desafortunadamente, brilla tanto que, de lo contrario, es visible a través del plástico de la base. Cómo puedes hacer esto está en el artículo. ESP8266 – Quitar/Desactivar LED descrito.

La línea de suministro ya debería sobresalir de la base. Divide los cables individuales hasta el orificio de salida en la base...
...y pega la placa adaptadora ESP8266 en la base. Esto funciona muy bien con cinta adhesiva de doble cara más gruesa o un poco de pegamento caliente. Es importante que el puerto USB de la placa adaptadora apunte en la dirección del bulto de la base. Esta es la única forma de conectar la lámpara a un cable USB más adelante.
Una vez que haya pegado la placa adaptadora ESP8266 y la haya alineado en consecuencia, puede...
...acorte los cables de modo que todavía sobresalgan unos 3-4 cm.
Nuevamente, aísle unos 3-5 mm de los cables y...
...estañándolos con un poco de soldadura.
Prepare aquí los contactos de la placa adaptadora ESP8266 estañando los contactos de conexión “D2”, “G” y “5V” de antemano.
Si has estañado todas las manchas, puedes...
...suelde los cables también. Asegúrese de que los cables conecten los lugares correctos entre la tira de LED y la placa adaptadora ESP8266. Se debe conectar “+5V” del LED a “5V” de la placa adaptadora, “GND” del LED a “G” de la placa adaptadora y “DIN” del LED a “D2” de la placa adaptadora.
Aquí hay otro primer plano del cable soldado.

Suelde las tiras de LED restantes juntas

Hasta el momento sólo se han soldado dos de los seis LED o uno de los tres elementos de la tira de LED. Para soldar las tiras de LED restantes, ahora puedes utilizar los cables sobrantes cortados en el paso anterior.

Antes de que puedas comenzar a conectar las tiras de LED, debes preparar todos los puntos de contacto nuevamente.
Para hacer esto, estañe los contactos en la parte superior de la primera tira de LED.
Y también los contactos superior e inferior del segundo y…
…tercera tira de LED.
Para conectar las tiras de LED restantes, prepare seis trozos de cable de aproximadamente 2 cm de largo. Aísle los extremos del cable nuevamente unos 3-5 mm y estañe los extremos del cable.
Como ya has preparado los contactos de las tiras de LED, ya puedes soldar las tres primeras líneas de conexión.
Aquí hay un primer plano de las tres primeras líneas de conexión soldadas.
Ahora puedes doblarlos y conectarlos a la segunda tira de LED. Asegúrese de conectar los contactos correctos. "GND" de la primera tira de LED también debe estar conectado a "GND" de la segunda tira de LED. También “+5V” con “+5V” y “Dout” de la primera tira con “Din” de la segunda tira.
Primer plano de la línea soldada en la segunda tira de LED.
Primer plano de la conexión entre la primera y la segunda tira de LED.
Ahora puedes soldar las tres líneas restantes a la segunda tira de LED.
Primer plano de los cables soldados en la segunda tira de LED.
Luego puedes soldarlos a la tercera (y última) tira de LED.
Una vez que hayas soldado todas las tiras de LED, todo debería verse así. En este punto, comprueba nuevamente que has soldado los cables a los contactos correctos.
Descripción general de las tiras de LED soldadas.
Otra toma de las tiras de LED soldadas.
Ahora debes colocar los cables soldados lo más apretados posible alrededor de la base de la lámpara.
...para que luego no tengas problemas al insertar los LED, incluida la base de la lámpara, en la bombilla con núcleo.

Programa la placa adaptadora ESP8266 y realiza la primera prueba.

Una vez que se haya enfriado el último punto de soldadura, es hora de realizar una primera prueba. Para hacer esto, instale el firmware Tasmota en la placa adaptadora y pruebe los LED. Cómo hacer esto está en el artículo. Tasmota: firmware flash descrito.

A continuación se muestra una configuración como la que usé para mi lámpara. Por supuesto, todavía tienes que configurar los datos de acceso a tu WLAN y, si es necesario, los datos de acceso a tu servidor MQTT.

/*
  user_config.h - user specific configuration for Sonoff-Tasmota

  Copyright (C) 2018  Theo Arends

  This program is free software: you can redistribute it and/or modify
  it under the terms of the GNU General Public License as published by
  the Free Software Foundation, either version 3 of the License, or
  (at your option) any later version.

  This program is distributed in the hope that it will be useful,
  but WITHOUT ANY WARRANTY; without even the implied warranty of
  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
  GNU General Public License for more details.

  You should have received a copy of the GNU General Public License
  along with this program.  If not, see <http://www.gnu.org/licenses/>.
*/

#ifndef _USER_CONFIG_H_
#define _USER_CONFIG_H_

/*********************************************************************************************
 * This file consists of TWO sections.
 *
 * SECTION 1:
 * The first section contains PARAMETERS overriding flash settings if define CFG_HOLDER is CHANGED.
 * All parameters can be persistent changed online using commands via MQTT, WebConsole or Serial.
 *   Corresponding MQTT/Serial/Console commands are shown in [brackets]
 *
 * SECTION 2:
 * The second section contains Enabled and Disabled FEATURES allowing different program size.
 *   Changes in this section do NOT need a change of define CFG_HOLDER.
 *
 * ATTENTION:
 * Users are advised to use the user_config_override.h file for most changes.
*********************************************************************************************/

//#define USE_CONFIG_OVERRIDE                      // Uncomment to use user_config_override.h file. See README.md

/*********************************************************************************************
 * SECTION 1
 * - After initial load any change here only take effect if CFG_HOLDER is changed too
*********************************************************************************************/

// -- Master parameter control --------------------
#define CFG_HOLDER             4617              // [Reset 1] Change this value (max 32000) to load SECTION1 configuration parameters to flash

// -- Project -------------------------------------
#define PROJECT                "GluehLampe"          // PROJECT is used as the default topic delimiter
#define MODULE                 WEMOS      // [Module] Select default model from sonoff_template.h (Should not be changed)

#define SAVE_DATA              1                 // [SaveData] Save changed parameters to Flash (0 = disable, 1 - 3600 seconds)
#define SAVE_STATE             1                 // [SetOption0] Save changed power state to Flash (0 = disable, 1 = enable)

// -- Wifi ----------------------------------------
#define WIFI_IP_ADDRESS        "0.0.0.0"         // [IpAddress1] Set to 0.0.0.0 for using DHCP or IP address
#define WIFI_GATEWAY           "192.168.0.1"   // [IpAddress2] If not using DHCP set Gateway IP address
#define WIFI_SUBNETMASK        "255.255.255.0"   // [IpAddress3] If not using DHCP set Network mask
#define WIFI_DNS               "192.168.0.1"    // [IpAddress4] If not using DHCP set DNS IP address (might be equal to WIFI_GATEWAY)

#define STA_SSID1              ""                // [Ssid1] Wifi SSID
#define STA_PASS1              ""                // [Password1] Wifi password
#define STA_SSID2              ""                // [Ssid2] Optional alternate AP Wifi SSID
#define STA_PASS2              ""                // [Password2] Optional alternate AP Wifi password
#define WIFI_CONFIG_TOOL       WIFI_MANAGER         // [WifiConfig] Default tool if wifi fails to connect
                                                 //   (WIFI_RESTART, WIFI_SMARTCONFIG, WIFI_MANAGER, WIFI_WPSCONFIG, WIFI_RETRY, WIFI_WAIT, WIFI_SERIAL)
#define WIFI_CONFIG_NO_SSID    WIFI_WPSCONFIG    // Default tool if wifi fails to connect and no SSID is configured
                                                 //   (WIFI_SMARTCONFIG, WIFI_MANAGER, WIFI_WPSCONFIG, WIFI_SERIAL)
                                                 //   *** NOTE: When WPS is disabled by USE_WPS below, WIFI_WPSCONFIG will execute WIFI_MANAGER ***
                                                 //   *** NOTE: When WIFI_MANAGER is disabled by USE_WEBSERVER below, WIFI_MANAGER will execute WIFI_SMARTCONFIG ***
                                                 //   *** NOTE: When WIFI_SMARTCONFIG is disabled by USE_SMARTCONFIG below, WIFI_SMARTCONFIG will execute WIFI_SERIAL ***

// -- Syslog --------------------------------------
#define SYS_LOG_HOST           ""                // [LogHost] (Linux) syslog host
#define SYS_LOG_PORT           514               // [LogPort] default syslog UDP port
#define SYS_LOG_LEVEL          LOG_LEVEL_NONE    // [SysLog] (LOG_LEVEL_NONE, LOG_LEVEL_ERROR, LOG_LEVEL_INFO, LOG_LEVEL_DEBUG, LOG_LEVEL_DEBUG_MORE)
#define SERIAL_LOG_LEVEL       LOG_LEVEL_DEBUG    // [SerialLog] (LOG_LEVEL_NONE, LOG_LEVEL_ERROR, LOG_LEVEL_INFO, LOG_LEVEL_DEBUG, LOG_LEVEL_DEBUG_MORE)
#define WEB_LOG_LEVEL          LOG_LEVEL_INFO    // [WebLog] (LOG_LEVEL_NONE, LOG_LEVEL_ERROR, LOG_LEVEL_INFO, LOG_LEVEL_DEBUG, LOG_LEVEL_DEBUG_MORE)

// -- Ota -----------------------------------------
#define OTA_URL                "http://sonoff.maddox.co.uk/tasmota/sonoff.bin"  // [OtaUrl]

// -- MQTT ----------------------------------------
#define MQTT_USE               1                 // [SetOption3] Select default MQTT use (0 = Off, 1 = On)

#define MQTT_HOST              ""                // [MqttHost]
#define MQTT_FINGERPRINT1      "A5 02 FF 13 99 9F 8B 39 8E F1 83 4F 11 23 65 0B 32 36 FC 07"  // [MqttFingerprint1]
#define MQTT_FINGERPRINT2      "A5 02 FF 13 99 9F 8B 39 8E F1 83 4F 11 23 65 0B 32 36 FC 07"  // [MqttFingerprint2]
#define MQTT_PORT              1883              // [MqttPort] MQTT port (10123 on CloudMQTT)
#define MQTT_USER              "DVES_USER"       // [MqttUser] MQTT user
#define MQTT_PASS              "DVES_PASS"       // [MqttPassword] MQTT password

#define MQTT_BUTTON_RETAIN     0                 // [ButtonRetain] Button may send retain flag (0 = off, 1 = on)
#define MQTT_POWER_RETAIN      0                 // [PowerRetain] Power status message may send retain flag (0 = off, 1 = on)
#define MQTT_SWITCH_RETAIN     0                 // [SwitchRetain] Switch may send retain flag (0 = off, 1 = on)

#define MQTT_STATUS_OFF        "OFF"             // [StateText1] Command or Status result when turned off (needs to be a string like "0" or "Off")
#define MQTT_STATUS_ON         "ON"              // [StateText2] Command or Status result when turned on (needs to be a string like "1" or "On")
#define MQTT_CMND_TOGGLE       "TOGGLE"          // [StateText3] Command to send when toggling (needs to be a string like "2" or "Toggle")
#define MQTT_CMND_HOLD         "HOLD"            // [StateText4] Command to send when button is kept down for over KEY_HOLD_TIME * 0.1 seconds (needs to be a string like "HOLD")

// -- MQTT topics ---------------------------------
  // Example "tasmota/bedroom/%topic%/%prefix%/" up to 80 characers
#define MQTT_FULLTOPIC         "%prefix%/%topic%/" // [FullTopic] Subscribe and Publish full topic name - Legacy topic

// %prefix% token options
#define SUB_PREFIX             "cmnd"            // [Prefix1] Sonoff devices subscribe to %prefix%/%topic% being SUB_PREFIX/MQTT_TOPIC and SUB_PREFIX/MQTT_GRPTOPIC
#define PUB_PREFIX             "stat"            // [Prefix2] Sonoff devices publish to %prefix%/%topic% being PUB_PREFIX/MQTT_TOPIC
#define PUB_PREFIX2            "tele"            // [Prefix3] Sonoff devices publish telemetry data to %prefix%/%topic% being PUB_PREFIX2/MQTT_TOPIC/UPTIME, POWER and TIME
                                                 //   May be named the same as PUB_PREFIX
// %topic% token options (also ButtonTopic and SwitchTopic)
#define MQTT_TOPIC             PROJECT           // [Topic] (unique) MQTT device topic, set to 'PROJECT "_%06X"' for unique topic including device MAC address
#define MQTT_GRPTOPIC          "sonoffs"         // [GroupTopic] MQTT Group topic
#define MQTT_BUTTON_TOPIC      "0"               // [ButtonTopic] MQTT button topic, "0" = same as MQTT_TOPIC, set to 'PROJECT "_BTN_%06X"' for unique topic including device MAC address
#define MQTT_SWITCH_TOPIC      "0"               // [SwitchTopic] MQTT button topic, "0" = same as MQTT_TOPIC, set to 'PROJECT "_SW_%06X"' for unique topic including device MAC address
#define MQTT_CLIENT_ID         "DVES_%06X"       // [MqttClient] Also fall back topic using Chip Id = last 6 characters of MAC address

// -- MQTT - Telemetry ----------------------------
#define TELE_PERIOD            300               // [TelePeriod] Telemetry (0 = disable, 10 - 3600 seconds)

// -- MQTT - Domoticz -----------------------------
#define DOMOTICZ_UPDATE_TIMER  0                 // [DomoticzUpdateTimer] Send relay status (0 = disable, 1 - 3600 seconds)

// -- MQTT - Home Assistant Discovery -------------
#define HOME_ASSISTANT_DISCOVERY_ENABLE   0      // [SetOption19] Home Assistant Discovery (0 = Disable, 1 = Enable)

// -- HTTP ----------------------------------------
#define WEB_SERVER             2                 // [WebServer] Web server (0 = Off, 1 = Start as User, 2 = Start as Admin)
#define WEB_PASSWORD           ""                // [WebPassword] Web server Admin mode Password for WEB_USERNAME (empty string = Disable)
#define FRIENDLY_NAME          "GluehLampe"          // [FriendlyName] Friendlyname up to 32 characters used by webpages and Alexa
#define EMULATION              EMUL_NONE         // [Emulation] Select Belkin WeMo (single relay/light) or Hue Bridge emulation (multi relay/light) (EMUL_NONE, EMUL_WEMO or EMUL_HUE)

// -- Time - Up to three NTP servers in your region
#define NTP_SERVER1            "pool.ntp.org"       // [NtpServer1] Select first NTP server by name or IP address (129.250.35.250)
#define NTP_SERVER2            "nl.pool.ntp.org"    // [NtpServer2] Select second NTP server by name or IP address (5.39.184.5)
#define NTP_SERVER3            "0.nl.pool.ntp.org"  // [NtpServer3] Select third NTP server by name or IP address (93.94.224.67)

// -- Time - Start Daylight Saving Time and timezone offset from UTC in minutes
#define TIME_DST_HEMISPHERE    North              // [TimeDst] Hemisphere (0 or North, 1 or South)
#define TIME_DST_WEEK          Last               // Week of month (0 or Last, 1 or First, 2 or Second, 3 or Third, 4 or Fourth)
#define TIME_DST_DAY           Sun                // Day of week (1 or Sun, 2 or Mon, 3 or Tue, 4 or Wed, 5 or Thu, 6 or Fri, 7 or Sat)
#define TIME_DST_MONTH         Mar                // Month (1 or Jan, 2 or Feb, 3 or Mar, 4 or Apr, 5 or May, 6 or Jun, 7 or Jul, 8 or Aug, 9 or Sep, 10 or Oct, 11 or Nov, 12 or Dec)
#define TIME_DST_HOUR          2                  // Hour (0 to 23)
#define TIME_DST_OFFSET        +120               // Offset from UTC in minutes (-780 to +780)

// -- Time - Start Standard Time and timezone offset from UTC in minutes
#define TIME_STD_HEMISPHERE    North              // [TimeStd] Hemisphere (0 or North, 1 or South)
#define TIME_STD_WEEK          Last               // Week of month (0 or Last, 1 or First, 2 or Second, 3 or Third, 4 or Fourth)
#define TIME_STD_DAY           Sun                // Day of week (1 or Sun, 2 or Mon, 3 or Tue, 4 or Wed, 5 or Thu, 6 or Fri, 7 or Sat)
#define TIME_STD_MONTH         Oct                // Month (1 or Jan, 2 or Feb, 3 or Mar, 4 or Apr, 5 or May, 6 or Jun, 7 or Jul, 8 or Aug, 9 or Sep, 10 or Oct, 11 or Nov, 12 or Dec)
#define TIME_STD_HOUR          3                  // Hour (0 to 23)
#define TIME_STD_OFFSET        +60                // Offset from UTC in minutes (-780 to +780)

// -- Location ------------------------------------
#define LATITUDE               48.858360         // [Latitude] Your location to be used with sunrise and sunset
#define LONGITUDE              2.294442          // [Longitude] Your location to be used with sunrise and sunset

// -- Application ---------------------------------
#define APP_TIMEZONE           1                 // [Timezone] +1 hour (Amsterdam) (-13 .. 14 = hours from UTC, 99 = use TIME_DST/TIME_STD)
#define APP_LEDSTATE           LED_POWER         // [LedState] Function of led
                                                 //   (LED_OFF, LED_POWER, LED_MQTTSUB, LED_POWER_MQTTSUB, LED_MQTTPUB, LED_POWER_MQTTPUB, LED_MQTT, LED_POWER_MQTT)
#define APP_PULSETIME          0                 // [PulseTime] Time in 0.1 Sec to turn off power for relay 1 (0 = disabled)
#define APP_POWERON_STATE      POWER_ALL_SAVED   // [PowerOnState] Power On Relay state
                                                 //   (POWER_ALL_OFF, POWER_ALL_ON, POWER_ALL_SAVED_TOGGLE, POWER_ALL_SAVED, POWER_ALL_ALWAYS_ON, POWER_ALL_OFF_PULSETIME_ON)
#define APP_BLINKTIME          10                // [BlinkTime] Time in 0.1 Sec to blink/toggle power for relay 1
#define APP_BLINKCOUNT         10                // [BlinkCount] Number of blinks (0 = 32000)
#define APP_SLEEP              0                 // [Sleep] Sleep time to lower energy consumption (0 = Off, 1 - 250 mSec)

#define KEY_DEBOUNCE_TIME      50                // [ButtonDebounce] Number of mSeconds button press debounce time
#define KEY_HOLD_TIME          40                // [SetOption32] Number of 0.1 seconds to hold Button or external Pushbutton before sending HOLD message
#define SWITCH_DEBOUNCE_TIME   50                // [SwitchDebounce] Number of mSeconds switch press debounce time
#define SWITCH_MODE            TOGGLE            // [SwitchMode] TOGGLE, FOLLOW, FOLLOW_INV, PUSHBUTTON, PUSHBUTTON_INV, PUSHBUTTONHOLD, PUSHBUTTONHOLD_INV, PUSHBUTTON_TOGGLE (the wall switch state)
#define WS2812_LEDS            6                // [Pixels] Number of WS2812 LEDs to start with (max is 512)

#define TEMP_CONVERSION        0                 // [SetOption8] Return temperature in (0 = Celsius or 1 = Fahrenheit)
#define TEMP_RESOLUTION        1                 // [TempRes] Maximum number of decimals (0 - 3) showing sensor Temperature
#define HUMIDITY_RESOLUTION    1                 // [HumRes] Maximum number of decimals (0 - 3) showing sensor Humidity
#define PRESSURE_RESOLUTION    1                 // [PressRes] Maximum number of decimals (0 - 3) showing sensor Pressure
#define ENERGY_RESOLUTION      3                 // [EnergyRes] Maximum number of decimals (0 - 5) showing energy usage in kWh

/*********************************************************************************************
 * END OF SECTION 1
 *
 * SECTION 2
 * - Enable a feature by removing both // in front of it
 * - Disable a feature by preceding it with //
*********************************************************************************************/

// -- Localization --------------------------------
  // If non selected the default en-GB will be used
//#define MY_LANGUAGE            bg-BG           // Bulgarian in Bulgaria
//#define MY_LANGUAGE            cs-CZ           // Czech in Czech
#define MY_LANGUAGE            de-DE           // German in Germany
//#define MY_LANGUAGE            el-GR           // Greek in Greece
//#define MY_LANGUAGE            en-GB           // English in Great Britain. Enabled by Default
//#define MY_LANGUAGE            es-AR           // Spanish in Argentina
//#define MY_LANGUAGE            fr-FR           // French in France
//#define MY_LANGUAGE            hu-HU           // Hungarian in Hungary
//#define MY_LANGUAGE            it-IT           // Italian in Italy
//#define MY_LANGUAGE            nl-NL           // Dutch in the Netherlands
//#define MY_LANGUAGE            pl-PL           // Polish in Poland
//#define MY_LANGUAGE            pt-BR           // Portuguese in Brazil
//#define MY_LANGUAGE            pt-PT           // Portuguese in Portugal
//#define MY_LANGUAGE            ru-RU           // Russian in Russia
//#define MY_LANGUAGE            tr-TR           // Turkish in Turkey
//#define MY_LANGUAGE            uk-UK           // Ukrainian in Ukrain
//#define MY_LANGUAGE            zh-CN           // Chinese (Simplified) in China
//#define MY_LANGUAGE            zh-TW           // Chinese (Traditional) in Taiwan

// -- Wifi Config tools ---------------------------
//#define USE_WPS                                  // Add support for WPS as initial wifi configuration tool (+33k code, 1k mem (5k mem with core v2.4.2+))
//#define USE_SMARTCONFIG                          // Add support for Wifi SmartConfig as initial wifi configuration tool (+23k code, +0.6k mem)

// -- OTA -----------------------------------------
#define USE_ARDUINO_OTA                          // Add optional support for Arduino OTA (+13k code)

/*-------------------------------------------------------------------------------------------*
 * Select ONE of possible three MQTT library types below
*-------------------------------------------------------------------------------------------*/
  // Default MQTT driver for both non-TLS and TLS connections. Blocks network if MQTT server is unavailable.
#define MQTT_LIBRARY_TYPE      MQTT_PUBSUBCLIENT   // Use PubSubClient library
  // Alternative MQTT driver does not block network when MQTT server is unavailable. No TLS support
//#define MQTT_LIBRARY_TYPE      MQTT_TASMOTAMQTT    // Use TasmotaMqtt library (+4k4 code, +4k mem) - non-TLS only
  // Alternative MQTT driver does not block network when MQTT server is unavailable. No TLS support
//#define MQTT_LIBRARY_TYPE      MQTT_ESPMQTTARDUINO // Use (patched) esp-mqtt-arduino library (+4k8 code, +4k mem) - non-TLS only

// -- MQTT ----------------------------------------
#define MQTT_TELE_RETAIN     0                   // Tele messages may send retain flag (0 = off, 1 = on)

// -- MQTT - Domoticz -----------------------------
//#define USE_DOMOTICZ                             // Enable Domoticz (+6k code, +0.3k mem)
  #define DOMOTICZ_IN_TOPIC    "domoticz/in"     // Domoticz Input Topic
  #define DOMOTICZ_OUT_TOPIC   "domoticz/out"    // Domoticz Output Topic

// -- MQTT - Home Assistant Discovery -------------
//#define USE_HOME_ASSISTANT                       // Enable Home Assistant Discovery Support (+2k code)
  #define HOME_ASSISTANT_DISCOVERY_PREFIX "homeassistant"  // Home Assistant discovery prefix

// -- MQTT - TLS ----------------------------------
  // !!! TLS uses a LOT OF MEMORY so be careful to enable other options at the same time !!!
//#define USE_MQTT_TLS                             // Use TLS for MQTT connection (+53k code, +15k mem)

// -- KNX IP Protocol -----------------------------
//#define USE_KNX                                  // Enable KNX IP Protocol Support (+9.4k code, +3k7 mem)
//  #define USE_KNX_WEB_MENU                       // Enable KNX WEB MENU (+8.3k code, +144 mem)

// -- HTTP ----------------------------------------
#define USE_WEBSERVER                            // Enable web server and Wifi Manager (+66k code, +8k mem)
  #define WEB_PORT             80                // Web server Port for User and Admin mode
  #define WEB_USERNAME         "admin"           // Web server Admin mode user name
  #define USE_EMULATION                          // Enable Belkin WeMo and Hue Bridge emulation for Alexa (+16k code, +2k mem)

// -- mDNS ----------------------------------------
#define USE_DISCOVERY                            // Enable mDNS for the following services (+8k code, +0.3k mem)
  #define WEBSERVER_ADVERTISE                    // Provide access to webserver by name .local/
  #define MQTT_HOST_DISCOVERY                    // Find MQTT host server (overrides MQTT_HOST if found)

// -- Time ----------------------------------------
#define USE_TIMERS                               // Add support for up to 16 timers (+2k2 code)
  #define USE_TIMERS_WEB                         // Add timer webpage support (+4k5 code)
  #define USE_SUNRISE                            // Add support for Sunrise and sunset tools (+16k)
    #define SUNRISE_DAWN_ANGLE DAWN_NORMAL       // Select desired Dawn Angle from (DAWN_NORMAL, DAWN_CIVIL, DAWN_NAUTIC, DAWN_ASTRONOMIC)

// -- Rules ---------------------------------------
#define USE_RULES                                // Add support for rules (+4k4 code)

// -- Internal Analog input -----------------------
//#define USE_ADC_VCC                              // Display Vcc in Power status. Disable for use as Analog input on selected devices

// -- One wire sensors ----------------------------
                                                 // WARNING: Select none for default one DS18B20 sensor or enable one of the following two options for multiple sensors
//#define USE_DS18x20                              // Optional for more than one DS18x20 sensors with id sort, single scan and read retry (+1k3 code)
//#define USE_DS18x20_LEGACY                       // Optional for more than one DS18x20 sensors with dynamic scan using library OneWire (+1k5 code)

// -- I2C sensors ---------------------------------
//#define USE_I2C                                  // I2C using library wire (+10k code, 0k2 mem, 124 iram)

#ifdef USE_I2C
//  #define USE_SHT                                // Enable SHT1X sensor (+1k4 code)
//  #define USE_HTU                                // Enable HTU21/SI7013/SI7020/SI7021 sensor (I2C address 0x40) (+1k5 code)
    //#define USE_BMP                                // Enable BMP085/BMP180/BMP280/BME280 sensor (I2C address 0x76 or 0x77) (+4k code)
//  #define USE_BME680                           // Enable support for BME680 sensor using Bosch BME680 library (+4k code)
//  #define USE_BH1750                             // Enable BH1750 sensor (I2C address 0x23 or 0x5C) (+0k5 code)
//  #define USE_VEML6070                           // Enable VEML6070 sensor (I2C addresses 0x38 and 0x39) (+0k5 code)
//  #define USE_ADS1115                            // Enable ADS1115 16 bit A/D converter (I2C address 0x48, 0x49, 0x4A or 0x4B) based on Adafruit ADS1x15 library (no library needed) (+0k7 code)
//  #define USE_ADS1115_I2CDEV                     // Enable ADS1115 16 bit A/D converter (I2C address 0x48, 0x49, 0x4A or 0x4B) using library i2cdevlib-Core and i2cdevlib-ADS1115 (+2k code)
//  #define USE_INA219                             // Enable INA219 (I2C address 0x40, 0x41 0x44 or 0x45) Low voltage and current sensor (+1k code)
//  #define USE_SHT3X                              // Enable SHT3x (I2C address 0x44 or 0x45) or SHTC3 (I2C address 0x70) sensor (+0k7 code)
//  #define USE_TSL2561                            // Enable TSL2561 sensor (I2C address 0x29, 0x39 or 0x49) using library Joba_Tsl2561 (+2k3 code)
//  #define USE_MGS                                // Enable Xadow and Grove Mutichannel Gas sensor using library Multichannel_Gas_Sensor (+10k code)
//  #define MGS_SENSOR_ADDR    0x04              // Default Mutichannel Gas sensor i2c address
//  #define USE_SGP30                              // Enable SGP30 sensor (I2C address 0x58) (+1k1 code)
//  #define USE_SI1145                             // Enable SI1145/46/47 sensor (I2C address 0x60) (+1k code)
//  #define USE_LM75AD                             // Enable LM75AD sensor (I2C addresses 0x48 - 0x4F) (+0k5 code)
//  #define USE_APDS9960                           // Enable APDS9960 Proximity Sensor (I2C address 0x39). Disables SHT and VEML6070 (+4k7 code)
//  #define USE_MCP230xx                           // Enable MCP23008/MCP23017 for GP INPUT ONLY (I2C addresses 0x20 - 0x27) providing command Sensor29 for configuration (+4k7 code)
//    #define USE_MCP230xx_OUTPUT                  // Enable MCP23008/MCP23017 OUTPUT support through sensor29 commands (+1k5 code)
//    #define USE_MCP230xx_DISPLAYOUTPUT           // Enable MCP23008/MCP23017 to display state of OUTPUT pins on Web UI (+0k2 code)
  //#define USE_MPR121                             // Enable MPR121 controller (I2C addresses 0x5A, 0x5B, 0x5C and 0x5D) in input mode for touch buttons (+1k3 code)
//  #define USE_CCS811                             // Enable CCS811 sensor (I2C address 0x5A) (+2k2 code)
//  #define USE_MPU6050                            // Enable MPU6050 sensor (I2C address 0x68 AD0 low or 0x69 AD0 high) (+2k6 code)
#endif  // USE_I2C

// -- SPI sensors ---------------------------------
//#define USE_SPI                                  // SPI using library TasmotaTFT

#ifdef USE_SPI

#endif  // USE_SPI

// -- Serial sensors ------------------------------
#define USE_MHZ19                                // Add support for MH-Z19 CO2 sensor (+2k code)
#define USE_SENSEAIR                             // Add support for SenseAir K30, K70 and S8 CO2 sensor (+2k3 code)
  #define CO2_LOW              800               // Below this CO2 value show green light (needs PWM or WS2812 RG(B) led and enable with SetOption18 1)
  #define CO2_HIGH             1200              // Above this CO2 value show red light (needs PWM or WS2812 RG(B) led and enable with SetOption18 1)
#define USE_PMS5003                              // Add support for PMS5003 and PMS7003 particle concentration sensor (+1k3 code)
#define USE_NOVA_SDS                             // Add support for SDS011 and SDS021 particle concentration sensor (+0k7 code)
#define USE_PZEM004T                             // Add support for PZEM004T Energy monitor (+2k code)
#define USE_SERIAL_BRIDGE                        // Add support for software Serial Bridge (+0k8 code)
//#define USE_SDM120                               // Add support for Eastron SDM120-Modbus energy meter (+1k7 code)
  #define SDM120_SPEED         9600              // SDM120-Modbus RS485 serial speed (default: 2400 baud)
//#define USE_SDM630                               // Add support for Eastron SDM630-Modbus energy meter (+2k code)
  #define SDM630_SPEED         9600              // SDM630-Modbus RS485 serial speed (default: 9600 baud)

// -- Low level interface devices -----------------
//#define USE_IR_REMOTE                            // Send IR remote commands using library IRremoteESP8266 and ArduinoJson (+4k code, 0k3 mem, 48 iram)
//  #define USE_IR_HVAC                            // Support for HVAC system using IR (+2k code)
//  #define USE_IR_RECEIVE                         // Support for IR receiver (+5k5 code, 264 iram)

#define USE_WS2812                               // WS2812 Led string using library NeoPixelBus (+5k code, +1k mem, 232 iram) - Disable by //
  #define USE_WS2812_CTYPE     NEO_GRB           // WS2812 Color type (NEO_RGB, NEO_GRB, NEO_BRG, NEO_RBG, NEO_RGBW, NEO_GRBW)
//  #define USE_WS2812_DMA                         // DMA supports only GPIO03 (= Serial RXD) (+1k mem). When USE_WS2812_DMA is enabled expect Exceptions on Pow

//#define USE_ARILUX_RF                            // Add support for Arilux RF remote controller (+0k8 code, 252 iram (non 2.3.0))

//#define USE_SR04                                 // Add support for HC-SR04 ultrasonic devices (+1k code)

//#define USE_TM1638                               // Add support for TM1638 switches copying Switch1 .. Switch8 (+1k code)

#define USE_RF_FLASH                             // Add support for flashing the EFM8BB1 chip on the Sonoff RF Bridge. C2CK must be connected to GPIO4, C2D to GPIO5 on the PCB (+3k code)

/*********************************************************************************************
 * Debug features are only supported in development branch
*********************************************************************************************/

//#define USE_DEBUG_DRIVER                         // Use xdrv_99_debug.ino providing commands CpuChk, CfgXor, CfgDump, CfgPeek and CfgPoke

/*********************************************************************************************
 * Optional firmware configurations
 * Select none or just one for optional features and sensors as configured in sonoff_post.h
 * See RELEASENOTES.md for selected features
*********************************************************************************************/

//#define USE_CLASSIC                              // Create sonoff-classic with initial configuration tools WPS, SmartConfig and WifiManager
//#define USE_SENSORS                              // Create sonoff-sensors with useful sensors enabled
//#define USE_KNX_NO_EMULATION                     // Create sonoff-knx with KNX but without Emulation
//#define BE_MINIMAL                               // Create sonoff-minimal as intermediate firmware for OTA-MAGIC

/*********************************************************************************************
 * No user configurable items below
*********************************************************************************************/

#if defined(USE_MQTT_TLS) && defined(USE_WEBSERVER)
  #error "Select either USE_MQTT_TLS or USE_WEBSERVER as there is just not enough memory to play with"
#endif

#endif  // _USER_CONFIG_H_


Pegue la compensación de hilo a la base de la lámpara.

Cuando instalé esta lámpara por primera vez, tuve el problema de que la base de la bombilla, que no era completamente plana, no se asentaba correctamente sobre la base de la lámpara. Para compensar este desnivel, pegué un anillo de compensación a la base de la lámpara. Luego lo integré en la base de la lámpara. Sin embargo, en aras de la exhaustividad, todavía se incluye aquí.

Primer plano de la base de la bombilla ligeramente irregular.
Primer plano del anillo de equilibrio.
Con el anillo de compensación pegado a la base de la lámpara, la carcasa de la bombilla ahora está...
...erguido y recto.
La mejor manera de fijar el anillo de compensación es con un poco de pegamento caliente.

Combine la carcasa de la bombilla con la base de la lámpara.

Ahora también puedes conectar la carcasa de la lámpara a la base de la lámpara.

Ahora puede colocar con cuidado la carcasa de la bombilla sobre la varilla de la base de la lámpara. Si todo encaja, puedes pegar la carcasa de la bombilla a la base de la lámpara con un poco de pegamento caliente.
Primer plano de la versión “pequeña”.
Primer plano de la versión “grande”.
Comparación de tamaños entre versiones “pequeñas” y “grandes”.

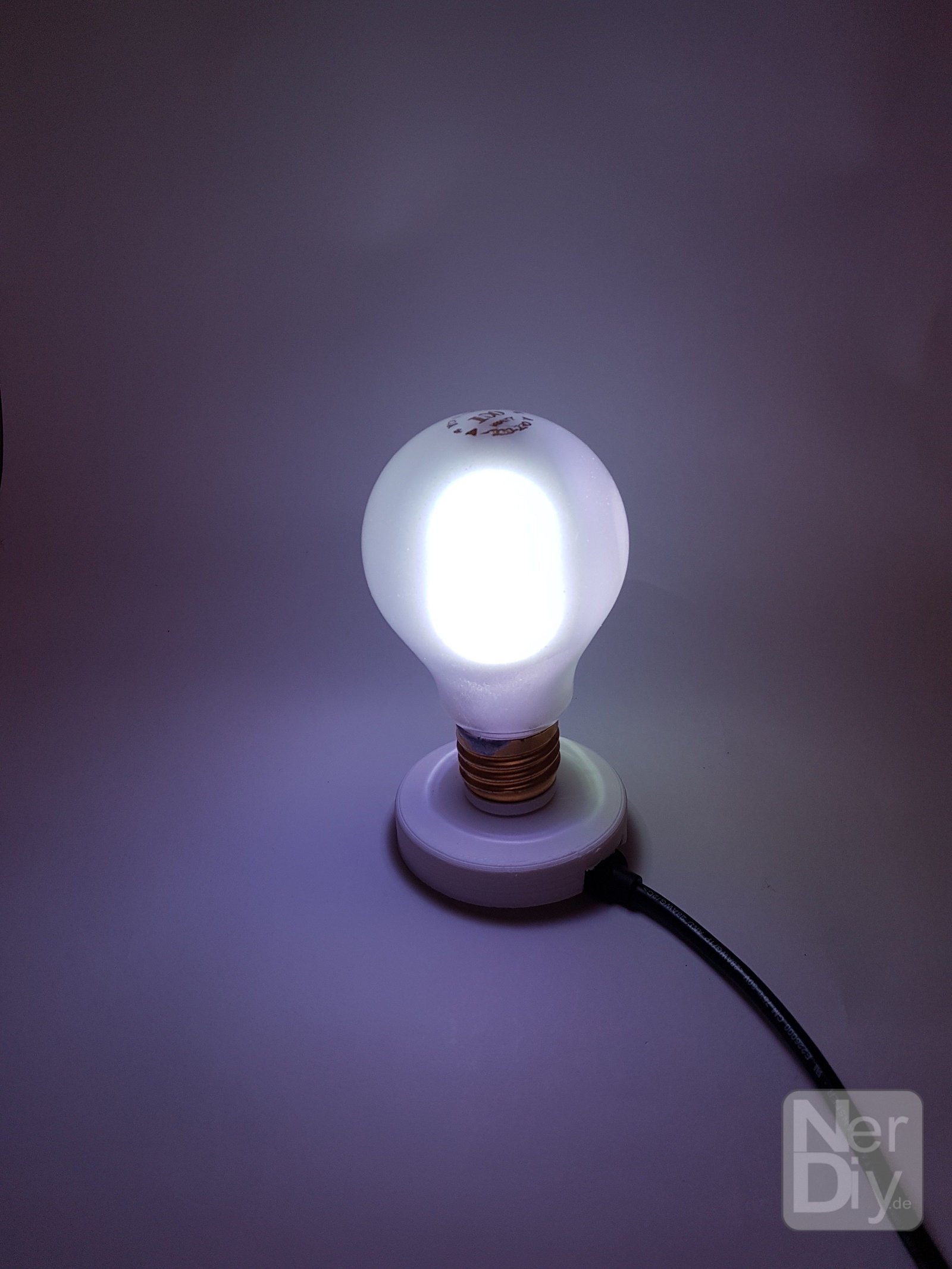

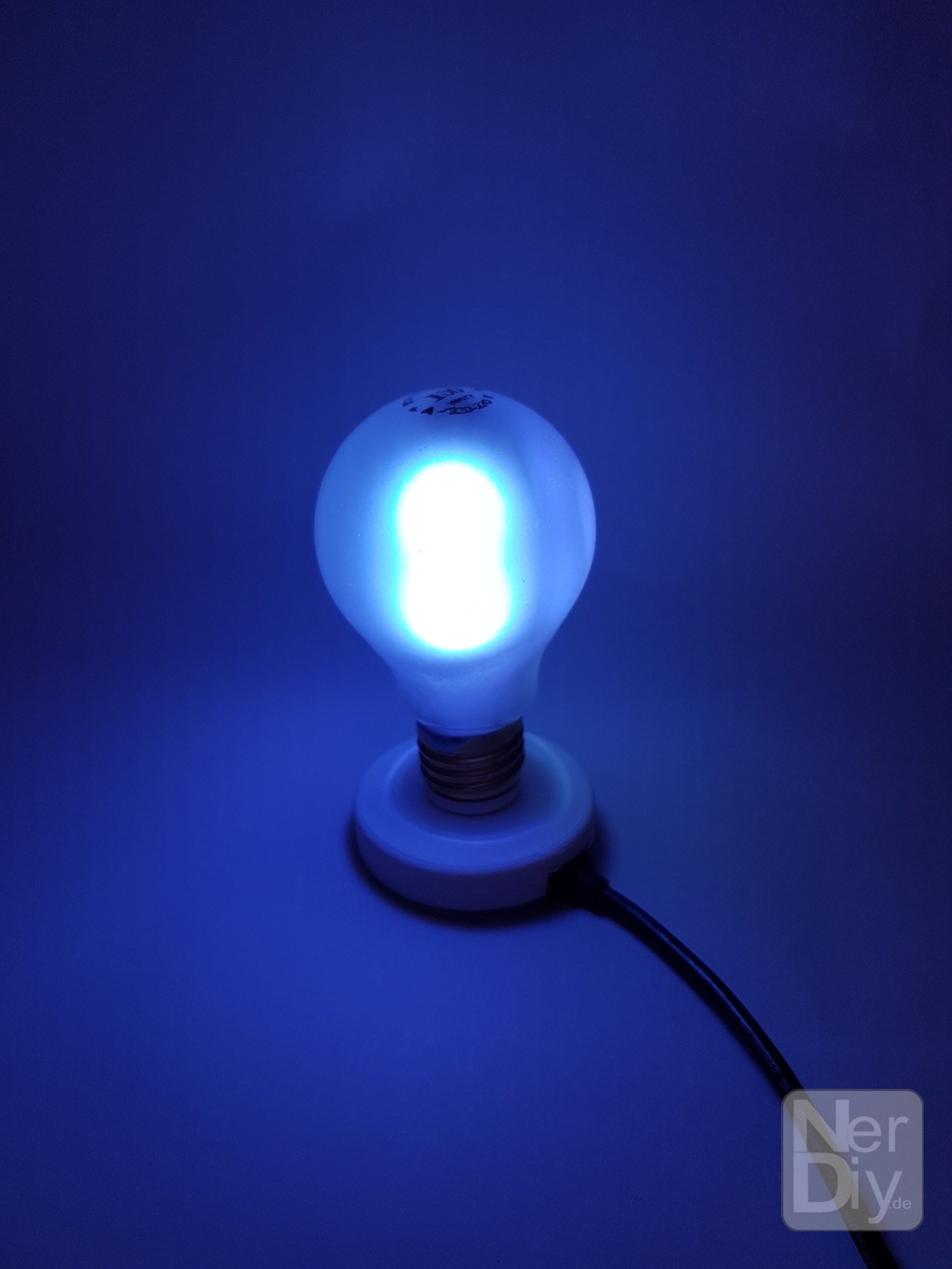

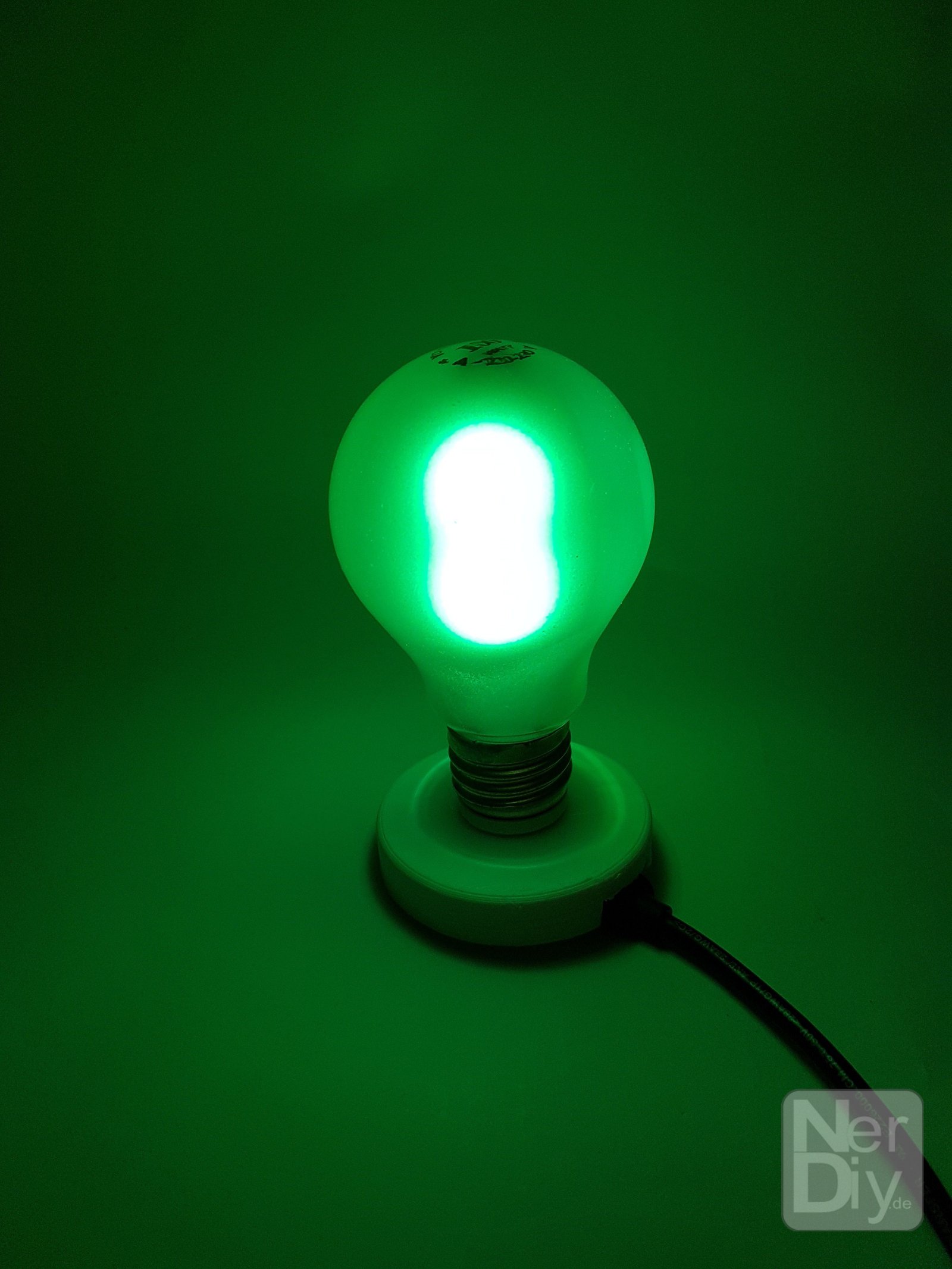

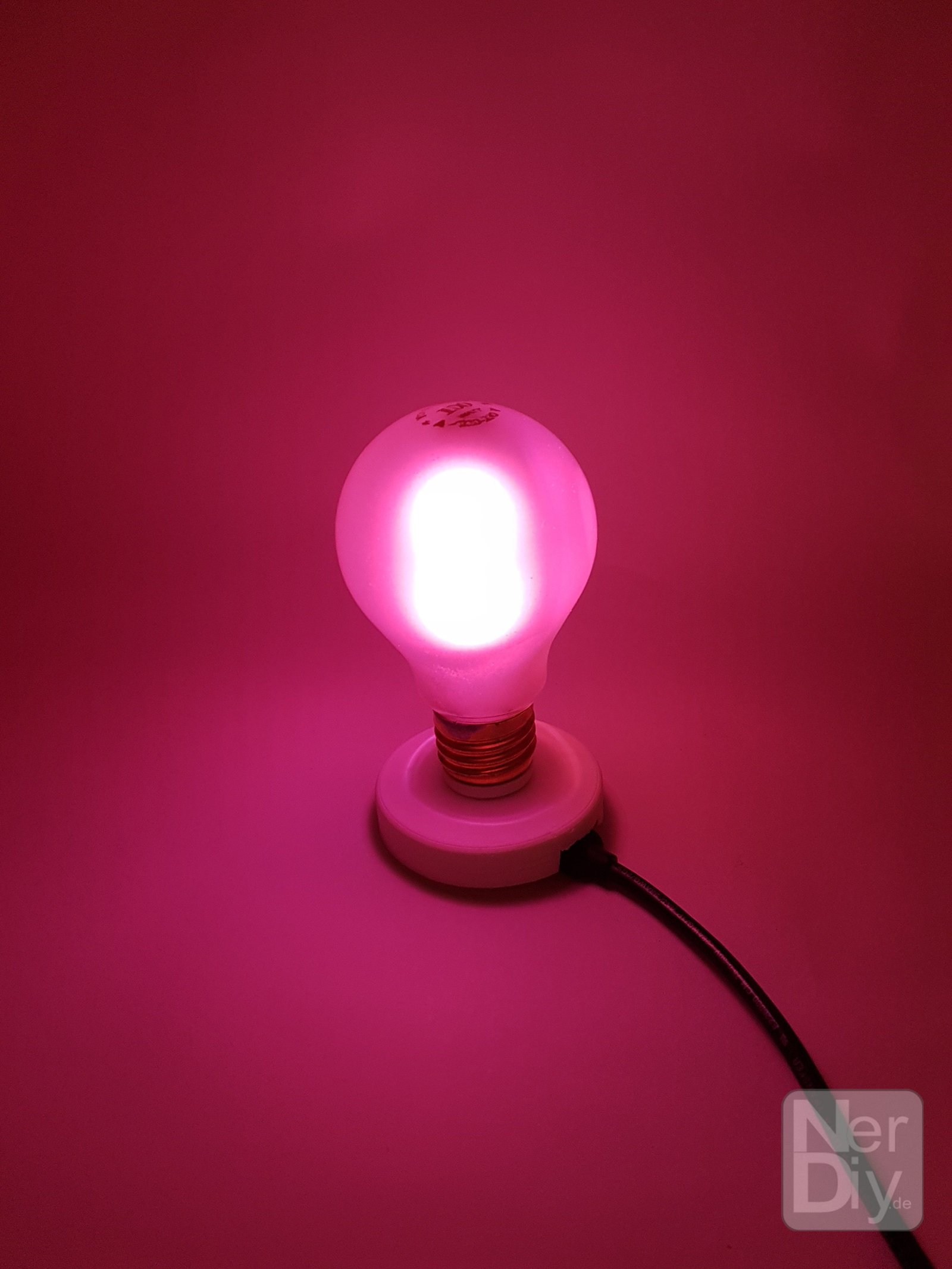

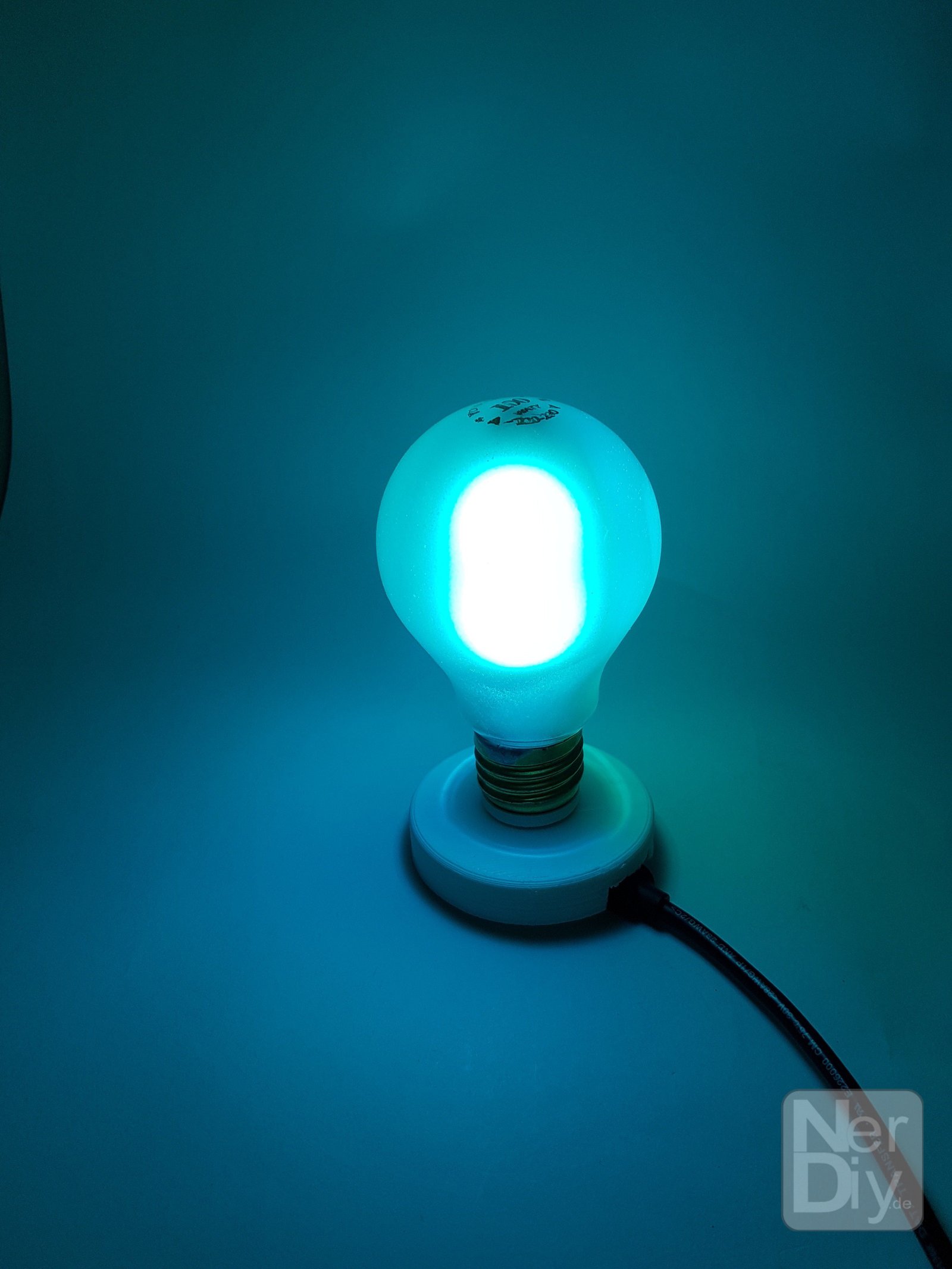

Esto es lo que parece con las luces encendidas.


Otras opciones de construcción

Si la base de la lámpara de plástico impresa en 3D no te convence, también puedes utilizar una base hecha de una placa de madera. Aquí hay otro adaptador que puedes usar para fijar la carcasa de la bombilla a la placa de madera.

También puedes encontrar el archivo STL para imprimir esta base de lámpara en el área superior de “componentes 3D”.

Al combinarlo con diferentes tipos de madera o paneles, tienes aún más opciones para modificar este proyecto según tus deseos.


Diviértete con el proyecto.

Espero que todo te haya funcionado como se describe. Si no es así, o si tiene alguna pregunta o sugerencia, hágamelo saber en los comentarios. Si es necesario, lo añadiré al artículo.
Las ideas para nuevos proyectos siempre son bienvenidas. 🙂

PS Muchos de estos proyectos, especialmente los proyectos de hardware, cuestan mucho tiempo y dinero. Por supuesto que hago esto porque lo disfruto, pero si crees que es genial que comparta la información contigo, me encantaría hacer una pequeña donación al fondo del café. 🙂

Cómprame un café en ko-fi.com

Kommentar hinterlassen

Tu dirección de correo electrónico no será publicada. Erforderliche Felder sind mit * markiert

Este sitio usa Akismet para reducir el spam. Aprende cómo se procesan los datos de tus comentarios.
