Ikea Ribba eInk Rahmeneinsatz für 13x18cm (5″x7″) Bilderrahmen – 3D Druckbar – STL Dateien

Beschrijving

Hoe meer je je verdiept in het onderwerp SmartHome, hoe meer je je afvraagt hoe je al deze gegevens op de handigste en aantrekkelijkste manier in je normale leven kunt brengen.

Een oplossing voor dit probleem is mijn MagicMirror project. Ik heb er nog een dankzij Madalena (https://github.com/Madelena) toen ik een paar maanden geleden je GitHub repo tegenkwam (https://github.com/Madelena/esphome-weatherman-dashboard).

Nadat ik het project wat heb uitgebreid, is het Ikea Ribba eInk frame insert opgedoken waarmee een batterijgevoed E-Ink display kan worden opgezet, dat de gegevens ontvangt van een Home Assistant instantie.

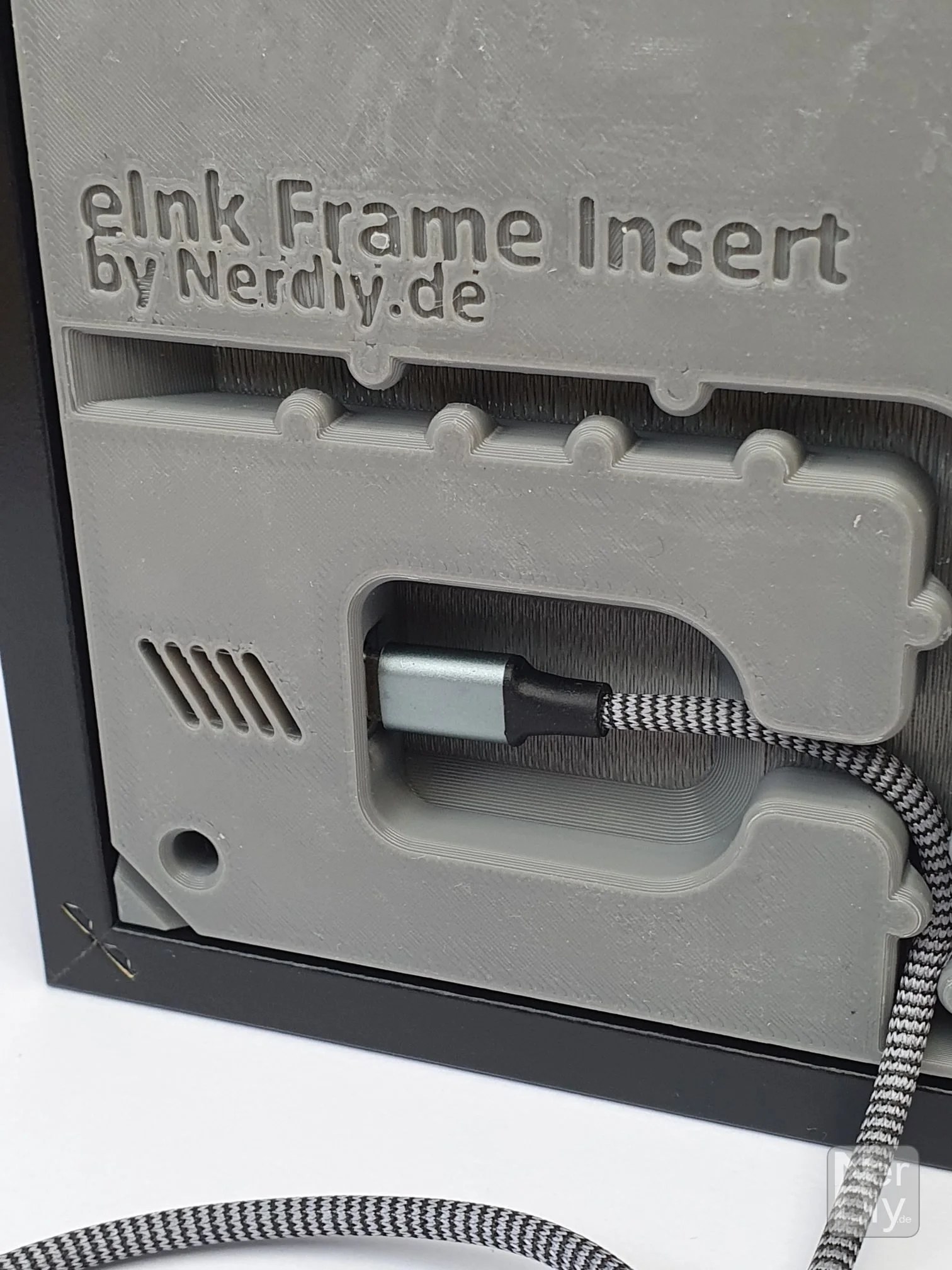

Om de hardware structuur van het Ikea Ribba eInk display te vereenvoudigen, heb ik een 3D printbare insert gemaakt waarmee het eInk display en de complete elektronica precies in het gebruikte Ikea Ribba 5″x7″ frame geïnstalleerd kunnen worden.

Kenmerken behuizing:

• Nauwkeurige pasvorm: Dankzij onze zorgvuldig ontworpen STL-bestanden kan het Waveshare E-Ink display nauwkeurig worden geïntegreerd in het Ikea Ribba frame.
• Creatief ontwerp: Het ontwerp en de reikwijdte van de weergegeven gegevens kunnen naar wens worden aangepast. De gepubliceerde code kan worden gebruikt als sjabloon.
• Eenvoudige montage: Aan de achterkant van het frame-inzetstuk zitten verschillende opties om het frame verticaal of horizontaal op te hangen. Daarnaast kan het frame ook permanent van stroom worden voorzien dankzij de ingebouwde kabelgoten.

Let op: Er worden geen fysieke onderdelen verzonden. Je ontvangt de bestanden in STL-formaat en moet ze uitprinten op een 3D-printer om het project te kunnen bouwen.

Deze aanbieding bevat de STL-bestanden die je nodig hebt om de 3D printbare onderdelen voor de eInk Frame toepassing vereist.

• Meer informatie over de montage en andere benodigde onderdelen vind je binnenkort in het artikel over montage. Zodra het is gepubliceerd, wordt het hier gelinkt.
• Neem de onderstaande veiligheidsinstructies in acht tijdens de montage en het gebruik: Klik hier

Er zijn extra componenten nodig om het volledige project te bouwen. Een volledige lijst met de benodigde onderdelen vindt u hier

Vereist gereedschap:

Benodigd materiaal:

galerij

Informatie over 3D-printen

De aanbevolen 3D printinstellingen staan hieronder.

• Type filament: bijv: PLA
• Laagdikte: 0,2 mm
• Invulling: 15%
• Muurlijnen: 2

Voorbeeldconfiguratie ESPHome

Je kunt een voorbeeldconfiguratie voor ESPHome vinden onder de volgende link:

• https://github.com/Nerdiyde/ESPHomeSnippets/blob/main/Snippets/eInk_frame_insert_ribba_5inchX7inch/ribba-frame-weater-dev1.yaml

videos

Er zijn nog geen video's beschikbaar.

Afmetingen

Hieronder ziet u een overzicht van de gebruikelijke afmetingen van het product. Als afmetingen ontbreken, geef dan informatie op Contact Formulier laat het ons weten, dan voegen wij dit later toe.

schakelschema

Bestandenlijst

• inkt_houder_X.stl
• eInk_houder_terug_invoegen_X.stl
• esp32_klem_X.stl
